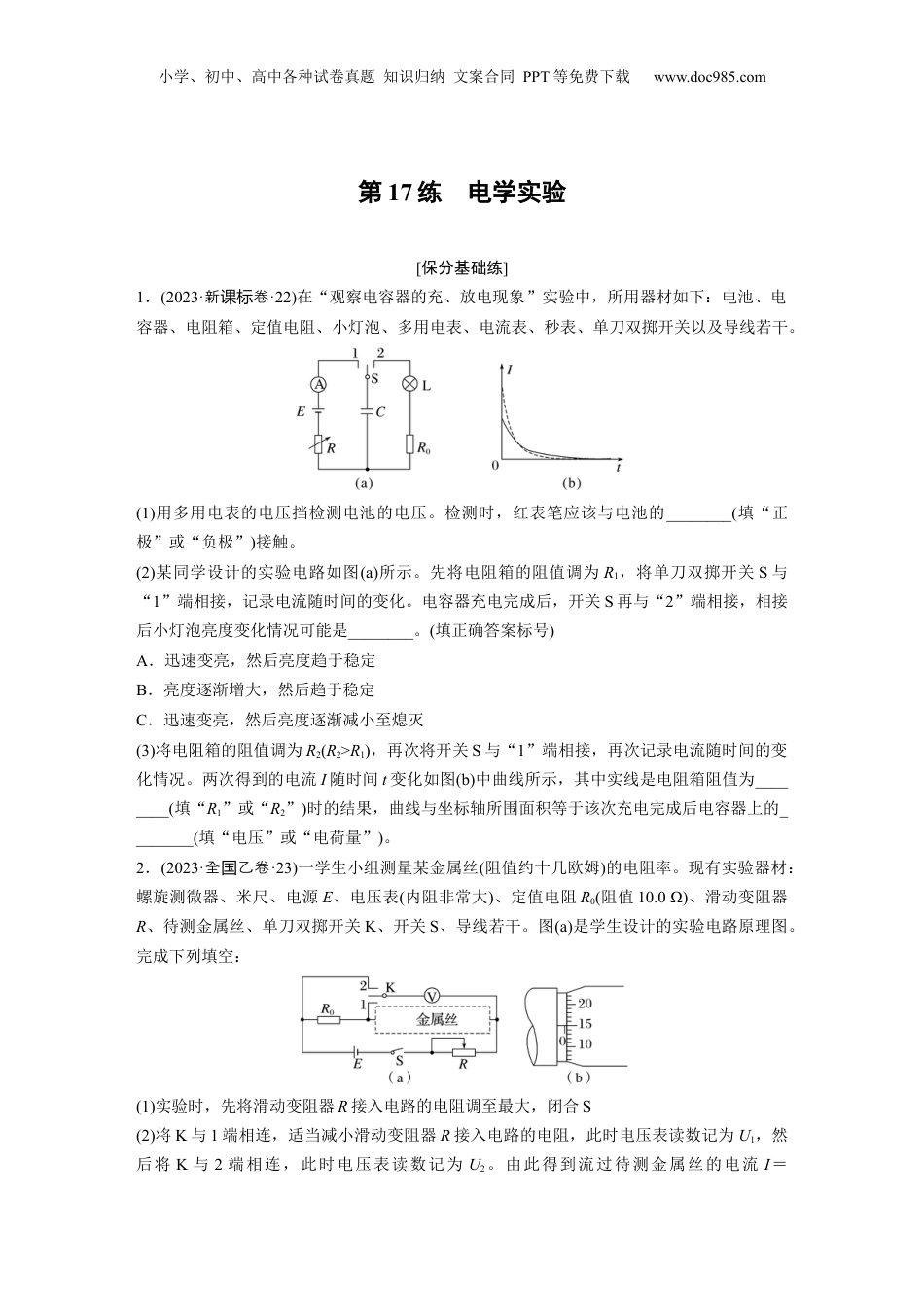

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第17练电学实验[保分基础练]1．(2023·新卷课标·22)在“观察电容器的充、放电现象”实验中，所用器材如下：电池、电容器、电阻箱、定值电阻、小灯泡、多用电表、电流表、秒表、单刀双掷开关以及导线若干。(1)用多用电表的电压挡检测电池的电压。检测时，红表笔应该与电池的________(填“正极”或“负极”)接触。(2)某同学设计的实验电路如图(a)所示。先将电阻箱的阻值调为R1，将单刀双掷开关S与“1”端相接，记录电流随时间的变化。电容器充电完成后，开关S再与“2”端相接，相接后小灯泡亮度变化情况可能是________。(填正确答案标号)A．迅速变亮，然后亮度趋于稳定B．亮度逐渐增大，然后趋于稳定C．迅速变亮，然后亮度逐渐减小至熄灭(3)将电阻箱的阻值调为R2(R2>R1)，再次将开关S与“1”端相接，再次记录电流随时间的变化情况。两次得到的电流I随时间t变化如图(b)中曲线所示，其中实线是电阻箱阻值为________(填“R1”或“R2”)时的结果，曲线与坐标轴所围面积等于该次充电完成后电容器上的________(填“电压”或“电荷量”)。2．(2023·全乙卷国·23)一学生小组测量某金属丝(阻值约十几欧姆)的电阻率。现有实验器材：螺旋测微器、米尺、电源E、电压表(内阻非常大)、定值电阻R0(阻值10.0Ω)、滑动变阻器R、待测金属丝、单刀双掷开关K、开关S、导线若干。图(a)是学生设计的实验电路原理图。完成下列填空：(1)实验时，先将滑动变阻器R接入电路的电阻调至最大，闭合S(2)将K与1端相连，适当减小滑动变阻器R接入电路的电阻，此时电压表读数记为U1，然后将K与2端相连，此时电压表读数记为U2。由此得到流过待测金属丝的电流I＝小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com________，金属丝的电阻r＝________。(结果均用R0、U1、U2表示)(3)继续微调R，重复(2)的测量过程，得到多组测量数据，如下表所示：U1(mV)0.570.710.851.141.43U2(mV)0.971.211.451.942.43(4)利用上述数据，得到金属丝的电阻r＝14.2Ω。(5)用米尺测得金属丝长度L＝50.00cm。用螺旋测微器测量金属丝不同位置的直径，某次测量的示数如图(b)所示，该读数为d＝________mm。多次测量后，得到直径的平均值恰好与d相等。(6)由以上数据可得，待测金属丝所用材料的电阻率ρ＝________×10－7Ω·m。(保留2位有效数字)3．(2023·四川成都市二模)某同学欲利用半偏法测量量程为2.0V的电压表V的内阻(约为几千欧)，设计了如图甲所示电路，可供选择的器材有：电阻箱R(最大阻值9999.9Ω)，滑动变阻器R1(最大阻值20Ω)，滑动变阻器R2(最大阻值2kΩ)，直流电源E(电动势3V)，开关2只，导线若干。实验步骤如下：a．按图甲连接线路；b．闭合开关S1、S2，调节滑动变阻器滑片，使电压表满偏；c．保持滑动变阻器滑片位置不变，断开开关S2，调节电阻箱使电压表示数为1.0V，记下电阻箱的阻值。(1)实验中滑动变阻器应选择________(填“R1”或“R2”)。(2)根据图甲电路，用笔画线代替导线，将图乙中实物图连接成实验电路。(3)在步骤b中，闭合开关S1、S2前，滑动变阻器的滑片应该移到图甲中最________(填“左”或“右”)端。(4)在步骤c中，记录的电阻箱阻值为1998.0Ω，若认为调节电阻箱时滑动变阻器上的分压不变，则该电压表的内阻为________Ω(结果保留到整数位)。实际上在调节电阻箱时滑动变阻器上的分压会发生微小变化，如果要考虑其变化的影响，用半偏法测量的电压表内阻与其真实值相比，测量值________(填“小于”“等于”或“大于”)真实值。(5)该同学进一步研究了该电压表的内部结构，发现它是由一个表头和电阻串联而成，由此可以推断该表头的满偏电流为________。A．500μAB．750μA小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．1mAD．10mA4．利用光敏电阻作为传感器，借助电磁开关，可以实现路灯自动在白天关闭，在黑夜打开。某同学利用如下器材制作了一个简易的路灯自动控制装置。A．励磁线圈电源E1B．路灯电源E2C．路灯灯泡LD．定值电阻R0E．光敏电阻R1F．电磁开关G．导线、开关等(1)电磁开关...
