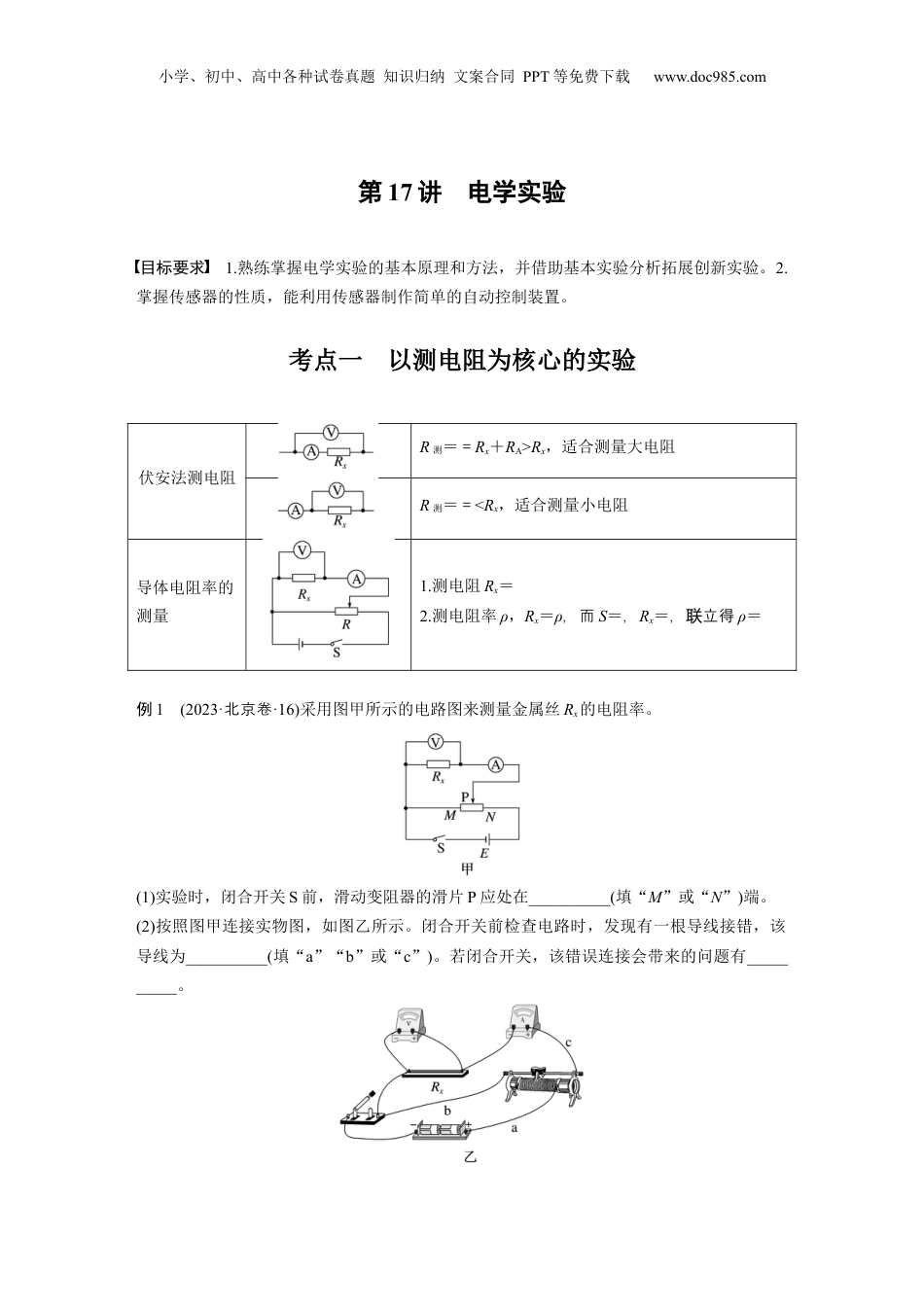

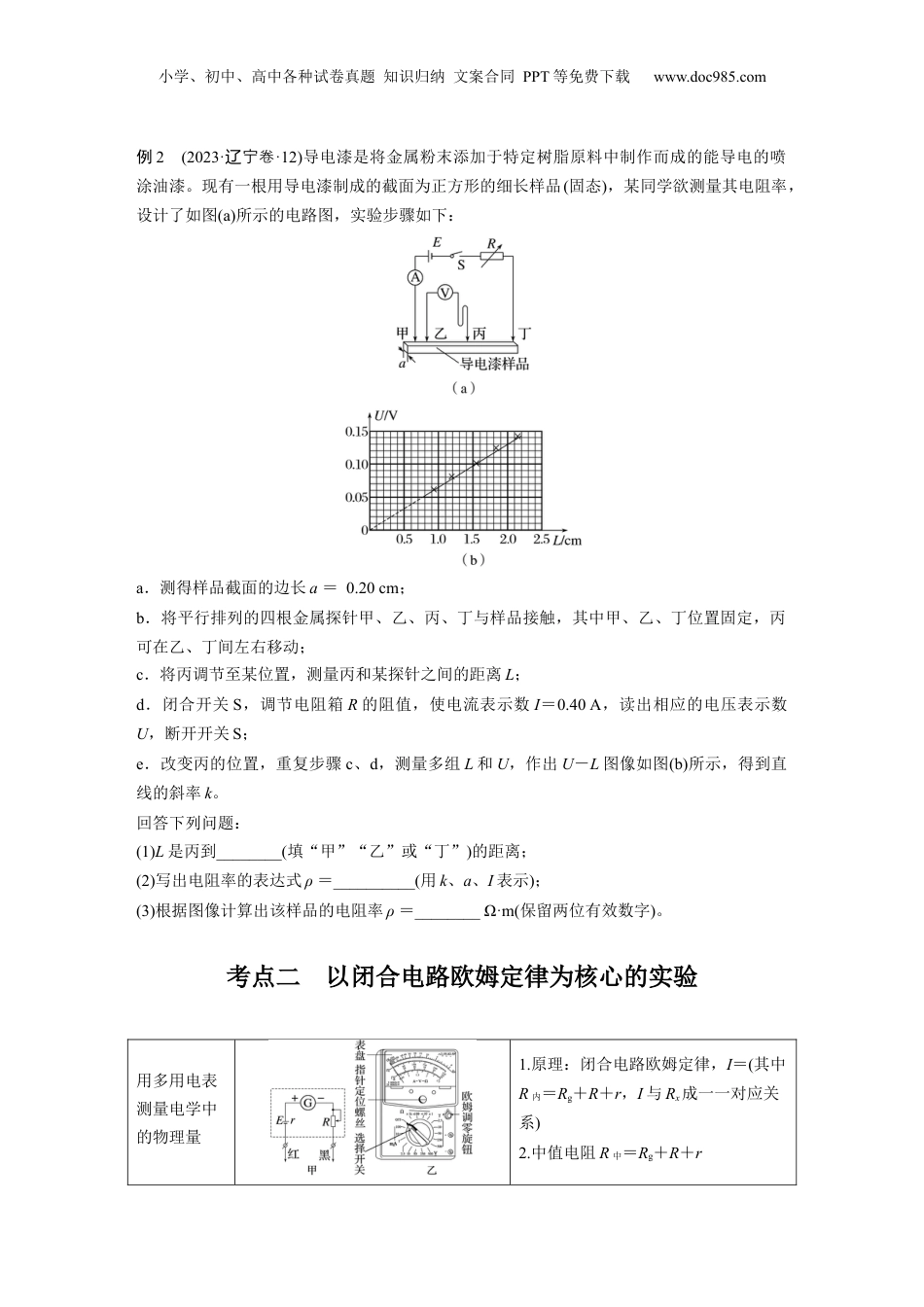

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第17讲电学实验目标要求1.熟练掌握电学实验的基本原理和方法，并借助基本实验分析拓展创新实验。2.掌握传感器的性质，能利用传感器制作简单的自动控制装置。考点一以测电阻为核心的实验伏安法测电阻R测＝＝Rx＋RA>Rx，适合测量大电阻R测＝＝<Rx，适合测量小电阻导体电阻率的测量1.测电阻Rx＝2.测电阻率ρ，Rx＝ρ，而S＝，Rx＝，立得联ρ＝例1(2023·北京卷·16)采用图甲所示的电路图来测量金属丝Rx的电阻率。(1)实验时，闭合开关S前，滑动变阻器的滑片P应处在__________(填“M”或“N”)端。(2)按照图甲连接实物图，如图乙所示。闭合开关前检查电路时，发现有一根导线接错，该导线为__________(填“a”“b”或“c”)。若闭合开关，该错误连接会带来的问题有__________。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com例2(2023·宁卷辽·12)导电漆是将金属粉末添加于特定树脂原料中制作而成的能导电的喷涂油漆。现有一根用导电漆制成的截面为正方形的细长样品(固态)，某同学欲测量其电阻率，设计了如图(a)所示的电路图，实验步骤如下：a．测得样品截面的边长a＝0.20cm；b．将平行排列的四根金属探针甲、乙、丙、丁与样品接触，其中甲、乙、丁位置固定，丙可在乙、丁间左右移动；c．将丙调节至某位置，测量丙和某探针之间的距离L；d．闭合开关S，调节电阻箱R的阻值，使电流表示数I＝0.40A，读出相应的电压表示数U，断开开关S；e．改变丙的位置，重复步骤c、d，测量多组L和U，作出U－L图像如图(b)所示，得到直线的斜率k。回答下列问题：(1)L是丙到________(填“甲”“乙”或“丁”)的距离；(2)写出电阻率的表达式ρ＝__________(用k、a、I表示)；(3)根据图像计算出该样品的电阻率ρ＝________Ω·m(保留两位有效数字)。考点二以闭合电路欧姆定律为核心的实验用多用电表测量电学中的物理量1.原理：闭合电路欧姆定律，I＝(其中R内＝Rg＋R＋r，I与Rx成一一对应关系)2.中值电阻R中＝Rg＋R＋r小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com3.红、黑表笔短接，欧姆调零，Ig＝4.电流方向：“红进黑出”测量电源的电动势和内电阻伏安法1.原理：U＝E－Ir2.误差来源：电压表的分流3.误差分析：E测<E真，r测<r真(r测＝)伏安法1.原理：U＝E－Ir2.误差来源：电流表的分压3.误差分析：E测＝E真，r测>r真(r测＝r＋RA)伏阻法1.原理：E＝U＋r2.关系式：＝·＋3.误差分析：E测<E真，r测<r真(r测＝)安阻法1.原理：E＝IR＋Ir2.关系式：＝·R＋或R＝E·－r3.误差分析：E测＝E真，r测>r真(r测＝r＋RA)例3(2023·云南保山市三模)如图所示，图甲为多用电表中欧姆表的电路图，已知灵敏电流计表头内阻Rg＝900Ω，满偏电流Ig＝100μA，电源电动势E＝1.5V，内阻r＝1Ω。定值电阻R1＝10Ω，R2＝90Ω。图乙为多用电表的表盘，请回答下列问题：(1)电源的________________端为负极(填“左”或“右”)。(2)当开关拨至1时，欧姆表的倍率是__________(填“×1”“×10”“×100”或“×1k”)。(3)某同学把开关拨至1后，进行欧姆调零，当调零完毕时，滑动变阻器接入电路的电阻应为________Ω。接着测量某一电阻，电表指针指示位置如图乙所示，则该电阻阻值为______小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comΩ。例4(2023·湖北卷·12)某实验小组为测量干电池的电动势和内阻，设计了如图(a)所示电路，所用器材如下：电压表(量程0～3V，内阻很大)；电流表(量程0～0.6A)；电阻箱(阻值0～999.9Ω)；干电池一节、开关一个和导线若干。(1)根据图(a)，完成图(b)中的实物图连线。(2)调节电阻箱到最大阻值，闭合开关。逐次改变电阻箱的电阻，记录其阻值R、相应的电流表示数I和电压表示数U。根据记录数据作出的U－I图像如图(c)所示，则干电池的电动势为________V(保留3位有效数字)、内阻为________Ω(保留2位有效数字)。(3)该小组根据记录数据进一步探究，作出－R图像如图(d)所示。利用图(d)中图像的纵轴截距，结合(2)问得到的电动势与内阻，还可以求出电流表内阻为...
