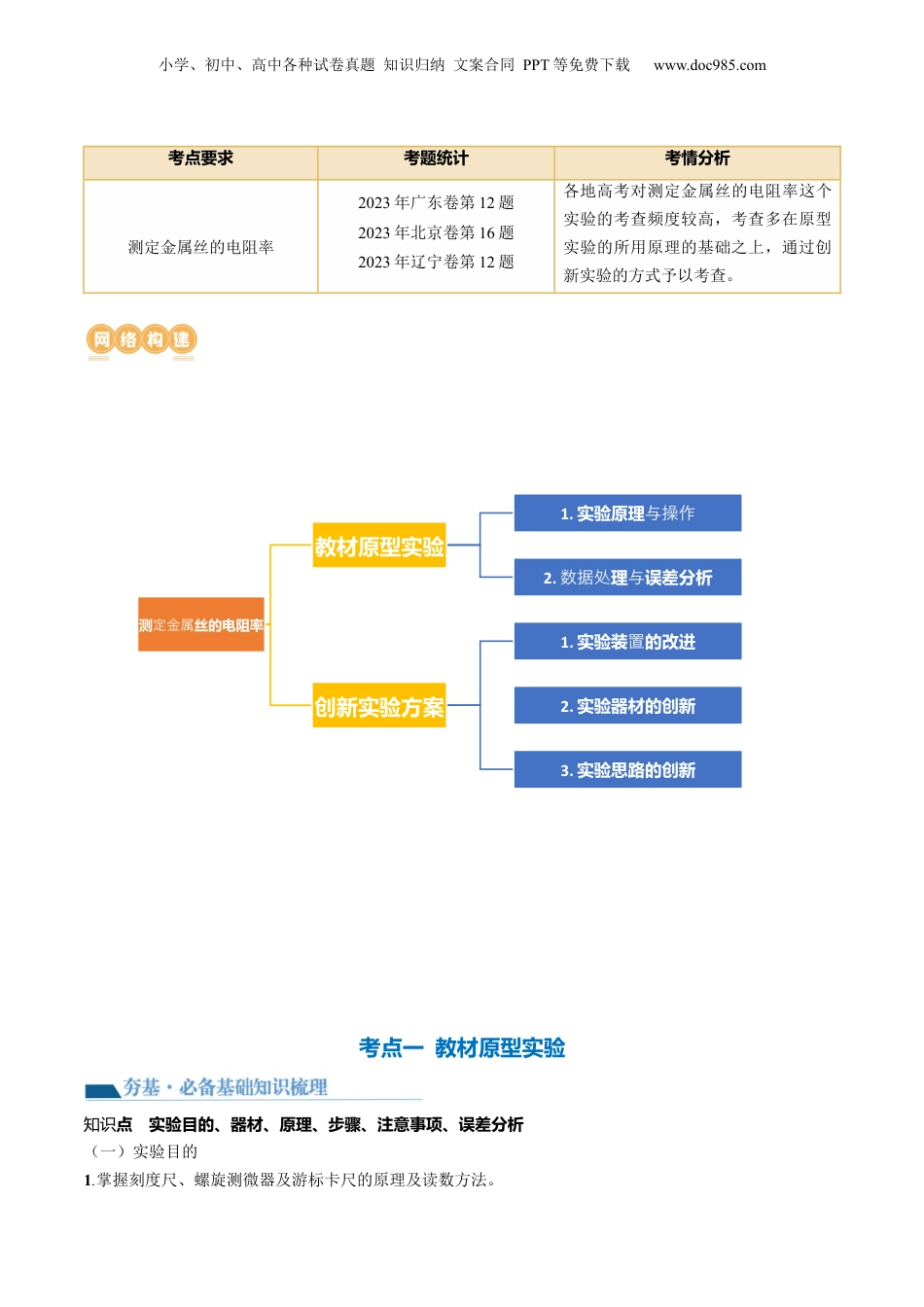

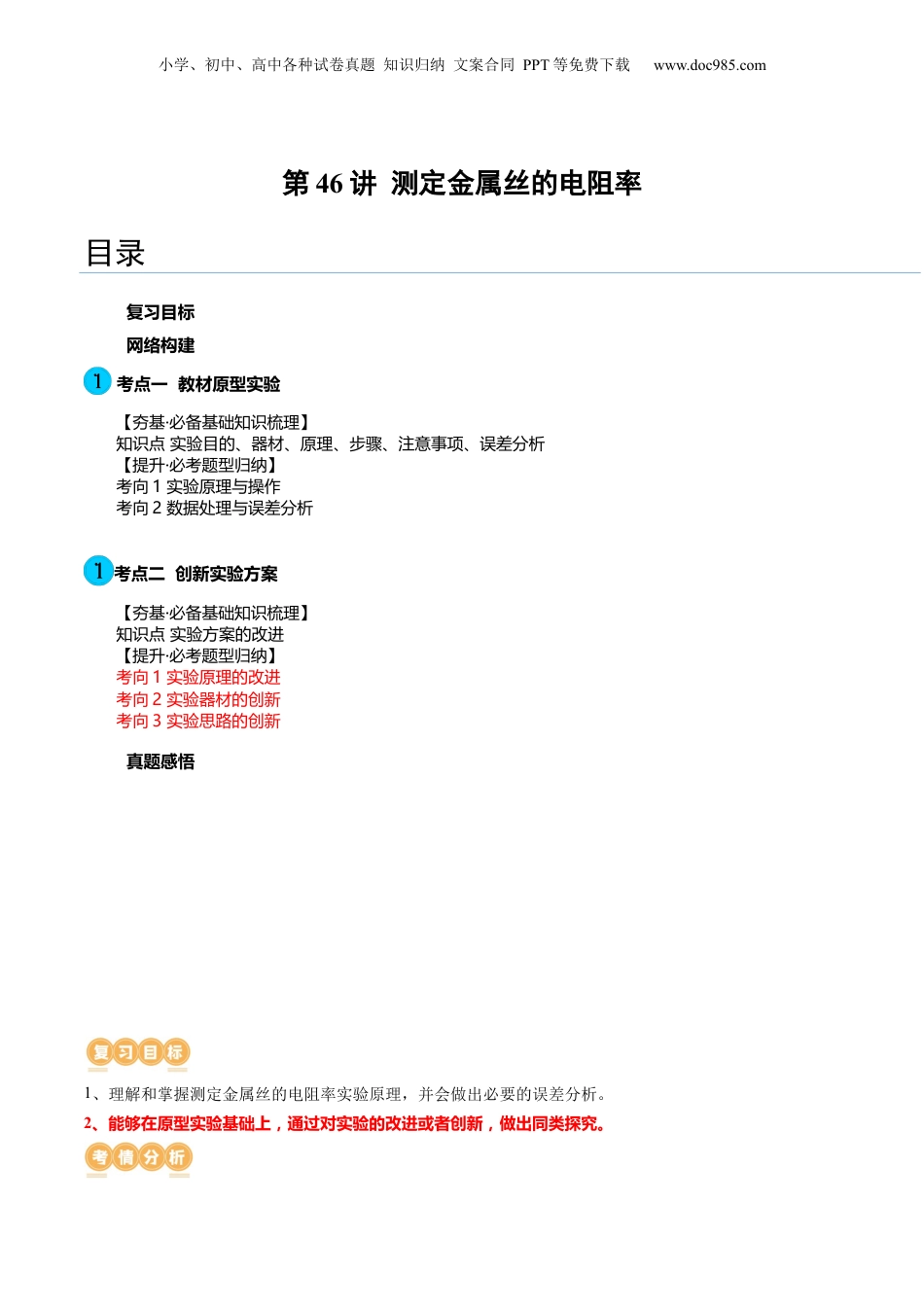

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第46讲测定金属丝的电阻率目录复习目标网络构建考点一教材原型实验【夯基·必备基础知识梳理】知识点实验目的、器材、原理、步骤、注意事项、误差分析【提升·必考题型归纳】考向1实验原理与操作考向2数据处理与误差分析考点二创新实验方案【夯基·必备基础知识梳理】知识点实验方案的改进【提升·必考题型归纳】考向1实验原理的改进考向2实验器材的创新考向3实验思路的创新真题感悟1、理解和掌握测定金属丝的电阻率实验原理，并会做出必要的误差分析。2、能够在原型实验基础上，通过对实验的改进或者创新，做出同类探究。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点要求考题统计考情分析测定金属丝的电阻率2023年广东卷第12题2023年北京卷第16题2023年辽宁卷第12题各地高考对测定金属丝的电阻率这个实验的考查频度较高，考查多在原型实验的所用原理的基础之上，通过创新实验的方式予以考查。考点一教材原型实验点知识实验目的、器材、原理、步骤、注意事项、误差分析（一）实验目的1.掌握刻度尺、螺旋测微器及游标卡尺的原理及读数方法。测丝的电阻率定金属教材原型实验1.实验原理与操作2.理误差分析数据与处创新实验方案1.实验装的改进置2.实验器材的创新3.实验思路的创新小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2.掌握电流表、电压表和滑动变阻器的使用方法及电流表和电压表的读数方法。3.会用伏安法测电阻,进一步测定金属丝的电阻率。（二）实验思路根据电阻定律公式知道只要测出金属丝的长度和它的直径d,计算出横截面积S,并用伏安法测出电阻Rx,即可计算出金属丝的电阻率。（三）实验器材被测金属丝,直流电源,电流表,电压表,滑动变阻器,开关,导线若干,螺旋测微器,毫米刻度尺。（四）进行实验1.用螺旋测微器在被测金属丝上的三个不同位置各测一次直径,求出其平均值d。2.连接好用伏安法测电阻的实验电路。3.用毫米刻度尺测量接入电路中的被测金属丝的有效长度,反复测量三次,求出其平均值l。4.把滑动变阻器的滑片调节到使接入电路中的电阻值最大的位置。5.闭合开关,改变滑动变阻器滑片的位置,读出几组相应的电流表、电压表的示数I和U的值,填入记录表格内。（五）数据处理1.在求Rx的平均值时可用两种方法(1)用Rx=UI分别算出各次的数值,再取平均值。(2)用U-I图线的斜率求出。2.计算电阻率将记录的数据Rx、l、d的值代入电阻率计算式ρ=RxSl=πd2Rx4l。（六）误差分析1.若为内接法,电流表分压。2.若为外接法,电压表分流。3.长度和直径的测量。（七）注意事项1.先测直径,再连电路:为了方便,测量直径应在金属丝连入电路之前测量。2.电流表外接法:本实验中被测金属丝的阻值较小,故采用电流表外接法。3.电流控制:电流不宜过大,通电时间不宜过长,以免金属丝温度过高,导致电阻率在实验过程中变大。考向1实验原理与操作1．某同学取来一段长度为L、横截面直径为d的金属丝，通过实验测量该金属丝的电阻率，除了待测金属丝外，可供选择的器材如下：多用电表；两节干电池串联后的电池组；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com滑动变阻器；电流表A（量程，内阻；量程，内阻）；电压表V（量程，内阻约为；量程，内阻约为）；开关一个，导线若干。（1）该同学先用多用电表粗测该金属丝的电阻，在欧姆挡的倍率调为“×1”时，表盘的示数如图1所示，其读数为Ω。（2）接着该同学利用所给器材连接好的部分电路如图2所示，则图中的导线a应与电流表（选填“-”“0.6”或“3”）接线柱连接，导线b应与电流表（选填“-”“0.6”或“3”）接线柱连接；开关闭合前，图2中的滑动变阻器滑片应置于最（选填左或右）端。“”“”（3）连接好电路后，该同学移动滑动变阻器滑片的过程中，若某次电压表和电流表的示数分别为U、I，则待测金属丝的电阻表达式为，该金属材料的电阻率表达式为。（两空均用已知量和测得量的字母表示）考向2理误差分析数据处与2．某小组同学为探究一段粗细均匀的金属丝电阻与其接入电路长度的关系并测量...
