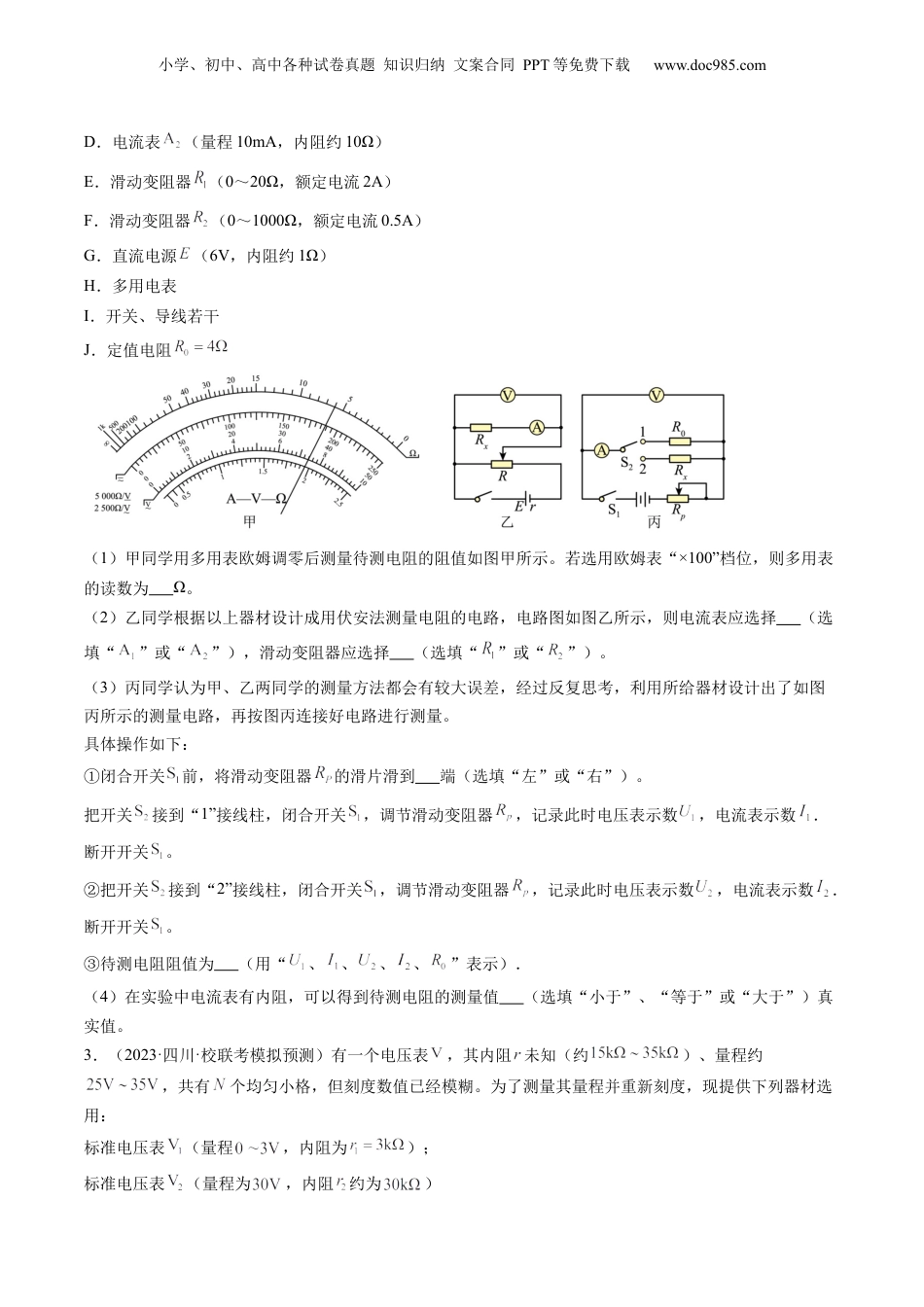

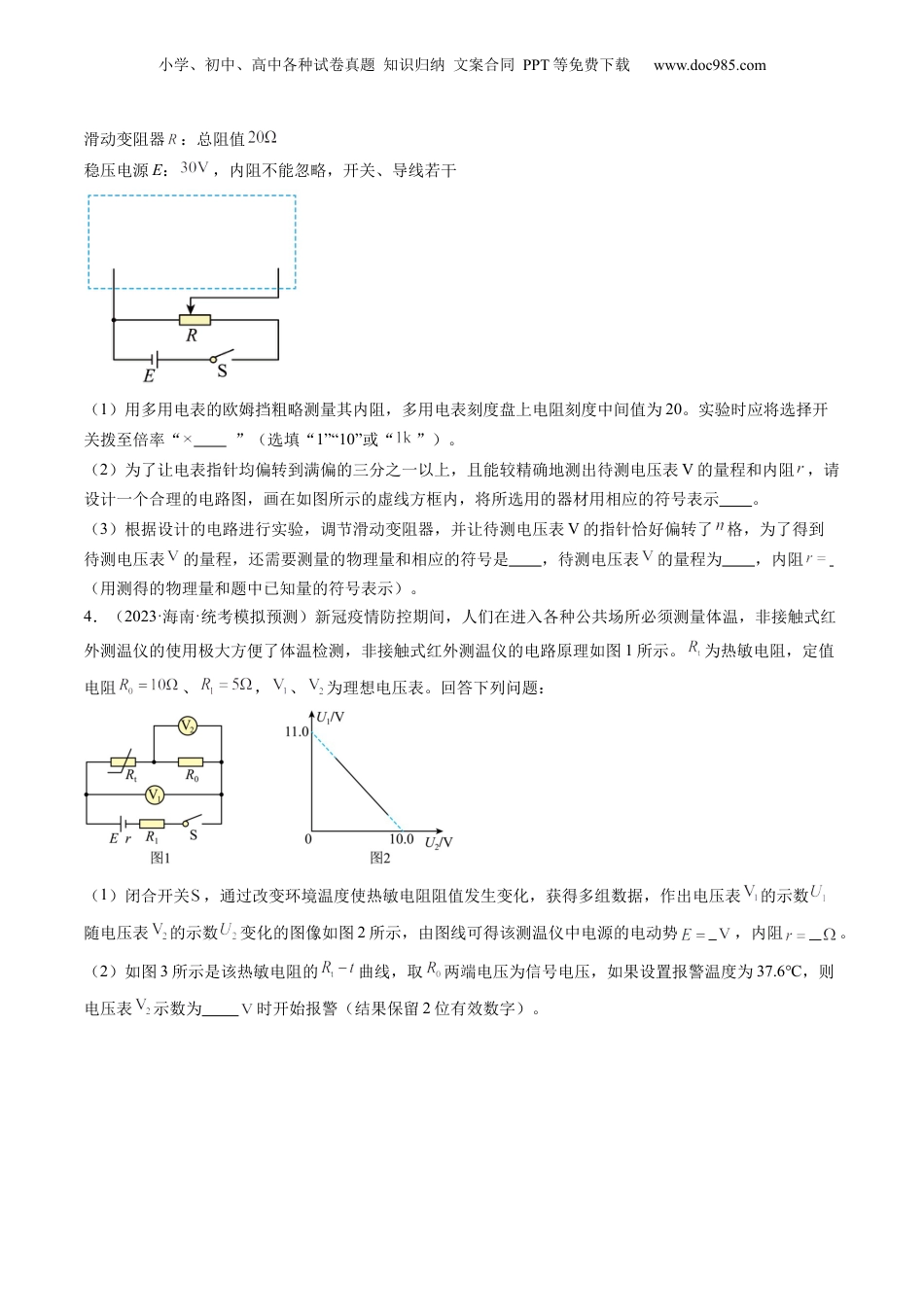

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第45讲测量电阻的多种方法（模拟精练+真题演练）1．（2023·江西南昌·南昌市八一中学校考三模）为了测量某待测电阻的阻值，约为30Ω，提供了以下器材：电压表（量程0-3V，内阻很大）；电压表（量程0-15V，内阻很大）；电流表（量程0-50mA，内阻约10Ω）；电流表(量程0-3A，内阻约0.12Ω）；电源(电动势约为，内阻约为0.2Ω）；定值电阻R（20Ω，允许最大电流）；滑动变阻器，允许最大电流；滑动变阻器，允许最大电流；单刀单掷开关一个，导线若干。（1）为了使测量范围尽可能大，电压表应选，电流表应选，滑动变阻器应选。（填字母代号）（2）请在虚线框内画出测量电阻的实验电路图。某次测量中，电压表示数为时，电流表示数为，则计算待测电阻阻值的表达式为。（用字母表示）2．（2023·广东佛山·佛山市高明区第一中学校联考模拟预测）几位同学对一个阻值大约为几百欧的未知电阻进行测量，要求较精确地测量电阻的阻值。有下列器材供选用：A．待测电阻B．电压表V（量程6V，内阻约3kΩ）C．电流表（量程20mA，内阻约5Ω）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comD．电流表（量程10mA，内阻约10Ω）E．滑动变阻器（0～20Ω，额定电流2A）F．滑动变阻器（0～1000Ω，额定电流0.5A）G．直流电源（6V，内阻约1Ω）H．多用电表I．开关、导线若干J．定值电阻（1）甲同学用多用表欧姆调零后测量待测电阻的阻值如图甲所示。若选用欧姆表“×100”档位，则多用表的读数为Ω。（2）乙同学根据以上器材设计成用伏安法测量电阻的电路，电路图如图乙所示，则电流表应选择（选填“”或“”），滑动变阻器应选择（选填“”或“”）。（3）丙同学认为甲、乙两同学的测量方法都会有较大误差，经过反复思考，利用所给器材设计出了如图丙所示的测量电路，再按图丙连接好电路进行测量。具体操作如下：①闭合开关前，将滑动变阻器的滑片滑到端（选填“左”或“右”）。把开关接到“1”接线柱，闭合开关，调节滑动变阻器，记录此时电压表示数，电流表示数．断开开关。②把开关接到“2”接线柱，闭合开关，调节滑动变阻器，记录此时电压表示数，电流表示数．断开开关。③待测电阻阻值为（用“、、、、”表示）．（4）在实验中电流表有内阻，可以得到待测电阻的测量值（选填“小于”、“等于”或“大于”）真实值。3．（2023·四川·校联考模拟预测）有一个电压表，其内阻未知（约）、量程约，共有个均匀小格，但刻度数值已经模糊。为了测量其量程并重新刻度，现提供下列器材选用：标准电压表（量程，内阻为）；标准电压表（量程为，内阻约为）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com滑动变阻器：总阻值稳压电源E：，内阻不能忽略，开关、导线若干（1）用多用电表的欧姆挡粗略测量其内阻，多用电表刻度盘上电阻刻度中间值为20。实验时应将选择开关拨至倍率“”（选填“1”“10”或“”）。（2）为了让电表指针均偏转到满偏的三分之一以上，且能较精确地测出待测电压表V的量程和内阻，请设计一个合理的电路图，画在如图所示的虚线方框内，将所选用的器材用相应的符号表示。（3）根据设计的电路进行实验，调节滑动变阻器，并让待测电压表V的指针恰好偏转了格，为了得到待测电压表的量程，还需要测量的物理量和相应的符号是，待测电压表的量程为，内阻（用测得的物理量和题中已知量的符号表示）。4．（2023·海南·统考模拟预测）新冠疫情防控期间，人们在进入各种公共场所必须测量体温，非接触式红外测温仪的使用极大方便了体温检测，非接触式红外测温仪的电路原理如图1所示。为热敏电阻，定值电阻、，、为理想电压表。回答下列问题：（1）闭合开关，通过改变环境温度使热敏电阻阻值发生变化，获得多组数据，作出电压表的示数随电压表的示数变化的图像如图2所示，由图线可得该测温仪中电源的电动势，内阻。（2）如图3所示是该热敏电阻的曲线，取两端电压为信号电压，如果设置报警温度为37.6℃，则电压表示数为时开始报警（结果保留2位有效数字）。小学、初中、...
