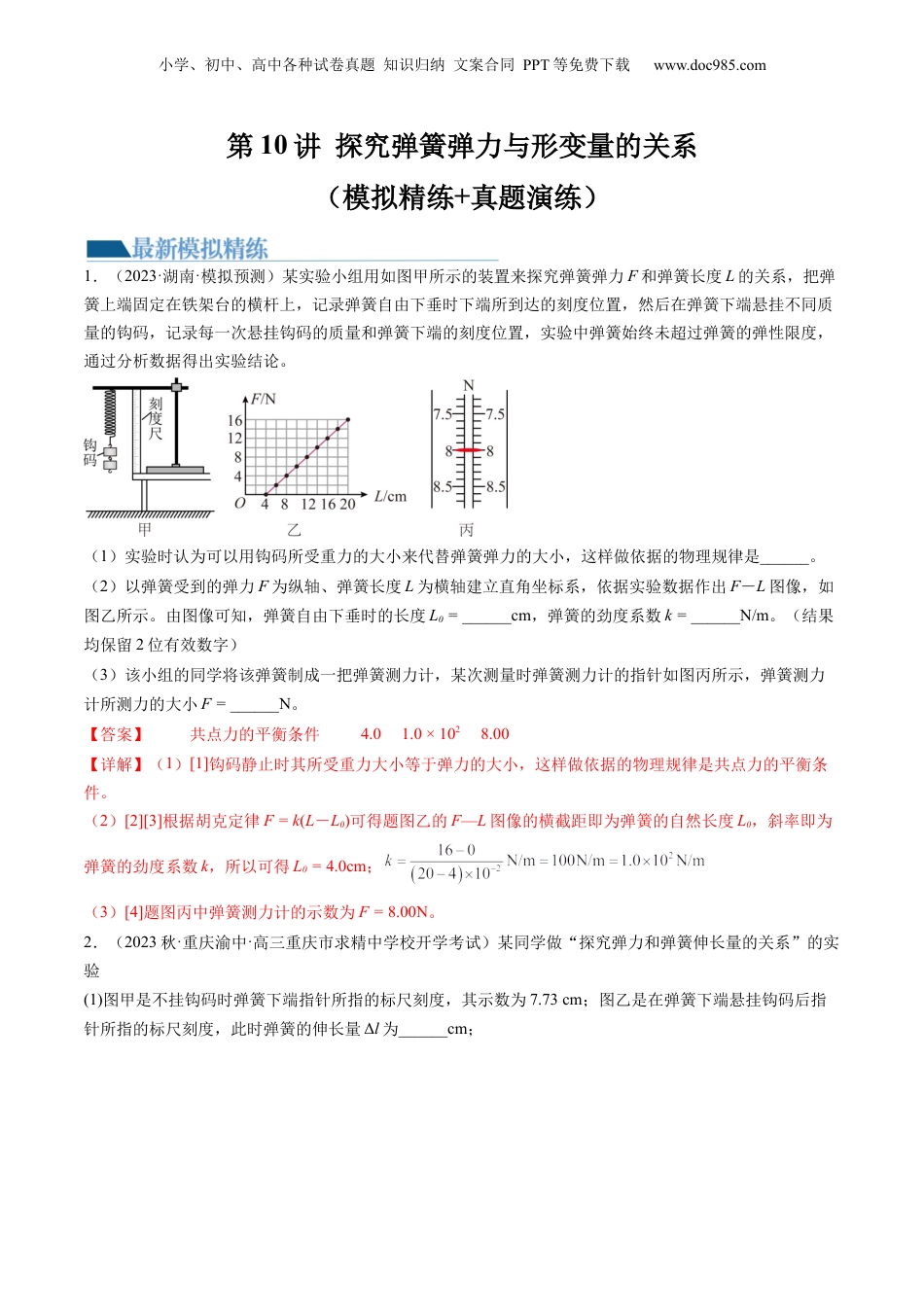

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第10讲探究弹簧弹力与形变量的关系（模拟精练+真题演练）1．（2023·湖南·模拟预测）某实验小组用如图甲所示的装置来探究弹簧弹力F和弹簧长度L的关系，把弹簧上端固定在铁架台的横杆上，记录弹簧自由下垂时下端所到达的刻度位置，然后在弹簧下端悬挂不同质量的钩码，记录每一次悬挂钩码的质量和弹簧下端的刻度位置，实验中弹簧始终未超过弹簧的弹性限度，通过分析数据得出实验结论。（1）实验时认为可以用钩码所受重力的大小来代替弹簧弹力的大小，这样做依据的物理规律是______。（2）以弹簧受到的弹力F为纵轴、弹簧长度L为横轴建立直角坐标系，依据实验数据作出F－L图像，如图乙所示。由图像可知，弹簧自由下垂时的长度L0=______cm，弹簧的劲度系数k=______N/m。（结果均保留2位有效数字）（3）该小组的同学将该弹簧制成一把弹簧测力计，某次测量时弹簧测力计的指针如图丙所示，弹簧测力计所测力的大小F=______N。【答案】共点力的平衡条件4.01.0×1028.00【详解】（1）[1]钩码静止时其所受重力大小等于弹力的大小，这样做依据的物理规律是共点力的平衡条件。（2）[2][3]根据胡克定律F=k(L－L0)可得题图乙的F—L图像的横截距即为弹簧的自然长度L0，斜率即为弹簧的劲度系数k，所以可得L0=4.0cm；（3）[4]题图丙中弹簧测力计的示数为F=8.00N。2．（2023秋·重庆渝中·高三重庆市求精中学校开学考试）某同学做“探究弹力和弹簧伸长量的关系”的实验(1)图甲是不挂钩码时弹簧下端指针所指的标尺刻度，其示数为7.73cm；图乙是在弹簧下端悬挂钩码后指针所指的标尺刻度，此时弹簧的伸长量Δl为______cm；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(2)本实验通过在弹簧下端悬挂钩码的方法来改变弹簧的弹力，关于此操作，下列选项中规范的做法是______；（填选项前的字母）A．随意增减钩码，记下增减钩码后指针所指的标尺刻度和对应的钩码总重B．逐一增挂钩码，记下每增加一只钩码后指针所指的标尺刻度和对应的钩码总重(3)图丙是该同学描绘的弹簧的伸长量Δl与弹力F的关系图线，①图线未过坐标原点，造成这种现象的主要原因是______。②图线的AB段明显偏离直线OA，造成这种现象的主要原因是______。【答案】6.93（±0.02）B弹簧自身重力造成了弹簧的伸长钩码重力超过了弹簧的弹性限度【详解】(1)[1]由题图乙知，读数为14.66cm，所以弹簧伸长量为读数可以有正负0.02误差；(2)[2]AB．若随意增减钩码，会使作图不方便，有可能会超出弹簧的弹性限度，所以应逐一增挂钩码。故选B。(3)[3]因为弹簧自身有重力，未挂钩码时，弹簧重力造成了弹簧的伸长，所以图线未过坐标原点；[4]在AB段出现弯曲，是因为钩码重力超过了弹簧的弹性限度。3．（2023·湖北·校联考模拟预测）某实验小组利用图（a）所示装置探究弹簧的弹力与形变量的关系。实验中使用J2110螺旋弹簧，该弹簧在自然状态下有一定的收缩力。实验时把弹簧的上端固定在铁架台的横杆上，记录弹簧自然下垂时下端的示数（L）。在弹簧的下端悬挂不同质量（m）的钩码，记录弹簧在不同弹力下弹簧下端的示数并填入表格中，计算对应的弹簧伸长量x的值。01020304050607010.5010.5010.5010.5010.7511.4012.2013.2500000.250.901.702.75809010011012013014015014.3015.3516.417.5018.6519.6520.7521.853.804.855.907.008.159.1510.2511.35小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（1）图（b）是根据上表数据绘制的“”图线，其中段为曲线、段为直线，则该弹簧在_________段满足胡克定律（选填“”“”或“”）；（2）由图（b）可得直线的函数表达式为（单位：g），弹簧的劲度系数_________，弹簧在自然状态下的收缩力_________N（已知重力加速度大小，结果均保留2位小数）；（3）由于弹簧的质量不能忽略，它对弹簧劲度系数的测量_________（选填“有”或“没有”）影响。【答案】BC9.330.43没有【详解】（1）[1]由胡克定律有即故直线段满足胡克定律。（2）[2][3]由有斜率故。由图知当时弹簧完全展开所以（3）[...
