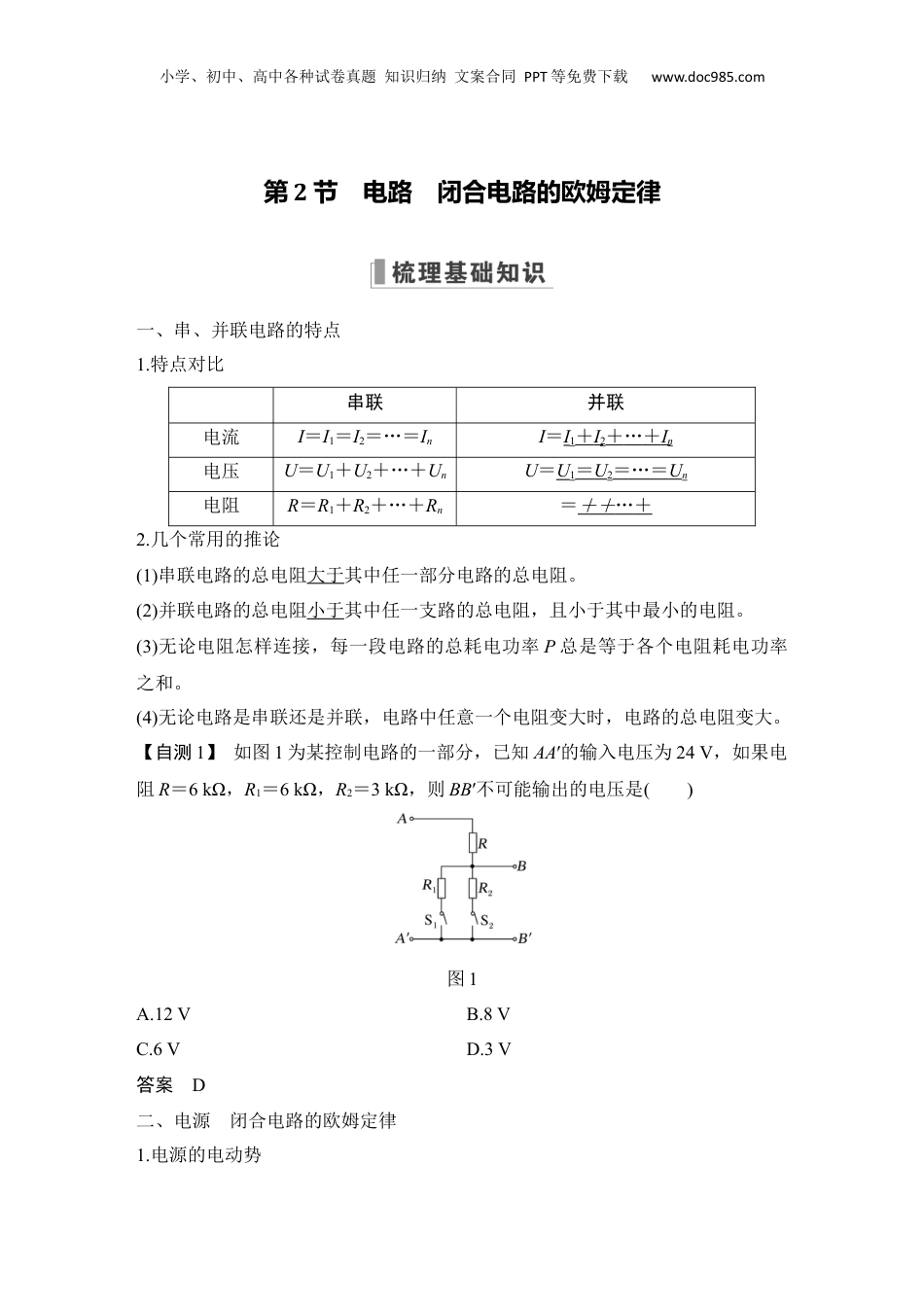

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第2节电路闭合电路的欧姆定律一、串、并联电路的特点1.特点对比串联并联电流I=I1=I2=…=InI=I1+I2+…+In电压U=U1+U2+…+UnU=U1=U2=…=Un电阻R=R1+R2+…+Rn=++…+2.几个常用的推论(1)串联电路的总电阻大于其中任一部分电路的总电阻。(2)并联电路的总电阻小于其中任一支路的总电阻,且小于其中最小的电阻。(3)无论电阻怎样连接,每一段电路的总耗电功率P总是等于各个电阻耗电功率之和。(4)无论电路是串联还是并联,电路中任意一个电阻变大时,电路的总电阻变大。【自测1】如图1为某控制电路的一部分,已知AA′的输入电压为24V,如果电阻R=6kΩ,R1=6kΩ,R2=3kΩ,则BB′不可能输出的电压是()图1A.12VB.8VC.6VD.3V答案D二、电源闭合电路的欧姆定律1.电源的电动势小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)非静电力搬运电荷所做的功与搬运的电荷量的比值,表达式为E=。(2)物理含义:电动势表示电源把其他形式的能转化成电能本领的大小,在数值上等于电源没有接入电路时两极间的电压。2.电源的内阻:电源内部导体的电阻。3.闭合电路欧姆定律(1)内容:闭合电路中的电流跟电源的电动势成正比,跟内、外电阻之和成反比。(2)公式:I=(只适用于纯电阻电路)。(3)其他表达形式电势降落表达式:E=U外+U内或E=U外+Ir。功率表达式:IE=IU+I2r。4.路端电压与外电阻的关系(1)一般情况:U=IR=·R=,当R增大时,U增大。(2)当外电路断路时,I=0,U=E。(3)当外电路短路时,I短=,U=0。【自测2】如图2所示的电路中,电阻R=2Ω。断开S后,电压表的读数为3V;闭合S后,电压表的读数为2V,则电源的内阻r为()图2A.1ΩB.2ΩC.3ΩD.4Ω答案A三、电路中的功率1.电源的总功率(1)任意电路:P总=IE=IU外+IU内=P出+P内。(2)纯电阻电路:P总=I2(R+r)=。2.电源内部消耗的功率小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comP内=I2r=IU内=P总-P出。3.电源的输出功率(1)任意电路:P出=IU=IE-I2r=P总-P内。(2)纯电阻电路:P出=I2R==。(3)纯电阻电路中输出功率随R的变化关系当R=r时,电源的输出功率最大,为Pm=;当R>r时,随着R的增大输出功率越来越小;当R<r时,随着R的增大输出功率越来越大。【自测3】(多选)直流电路如图3所示,闭合开关,在滑动变阻器的滑片P向右移动时,电源的()图3A.总功率一定减小B.效率一定增大C.内部损耗功率一定减小D.输出功率一定先增大后减小答案ABC考点一串、并联电路的计算1.串联电路(1)串联电路的总电阻大于其中任一部分电路的电阻。(2)串联电阻个数增加时,总电阻增大。(3)若n个相同的电阻串联,总电阻R总=nR。2.并联电路(1)并联电路的总电阻小于其中任一支路的电阻,且小于其中最小的电阻。(2)并联支路条数增多时,总电阻减小。(3)n个相同的电阻并联,总电阻等于其中一个电阻的,即R总=R。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(4)两个电阻并联时的总电阻R=,当其中任一个增大或减小时总电阻也随之增大或减小。由此知:多个电阻并联时,其中任一个电阻增大或减小,总电阻也随之增大或减小。3.无论是串联电路、并联电路还是混联电路,其中任何一个电阻增大(或减小),总电阻就增大(或减小)。4.无论是串联电路、并联电路还是混联电路,电路消耗的总功率等于各电阻消耗的电功率之和。1.(串联电路)如图4所示,a、b、c为同种材料做成的电阻,b与a的长度相等但横截面积是a的两倍;c与a的横截面积相等但长度是a的两倍。当开关闭合后,三个理想电压表的示数关系是()图4A.V1的示数是V2的2倍B.V1的示数是V3的2倍C.V2的示数是V1的2倍D.V2的示数是V3的2倍答案A解析由意可知题Lc=2La=2Lb,Sb=2Sa=2Sc;设b的阻电Rb=R,由阻定律电R=ρ得:Ra=2Rb=2R,Rc=2Ra=4R,Rc∶Ra∶Rb=4∶2∶1。由可知,题图a、b、c三阻串,通的流相等,由个电联过它们电U=IR得Uc∶Ua∶Ub=4∶2∶1,故UV3∶UV1∶UV2=4∶2∶1,故选A。2.(并联电路)(2021·宁夏川二...
