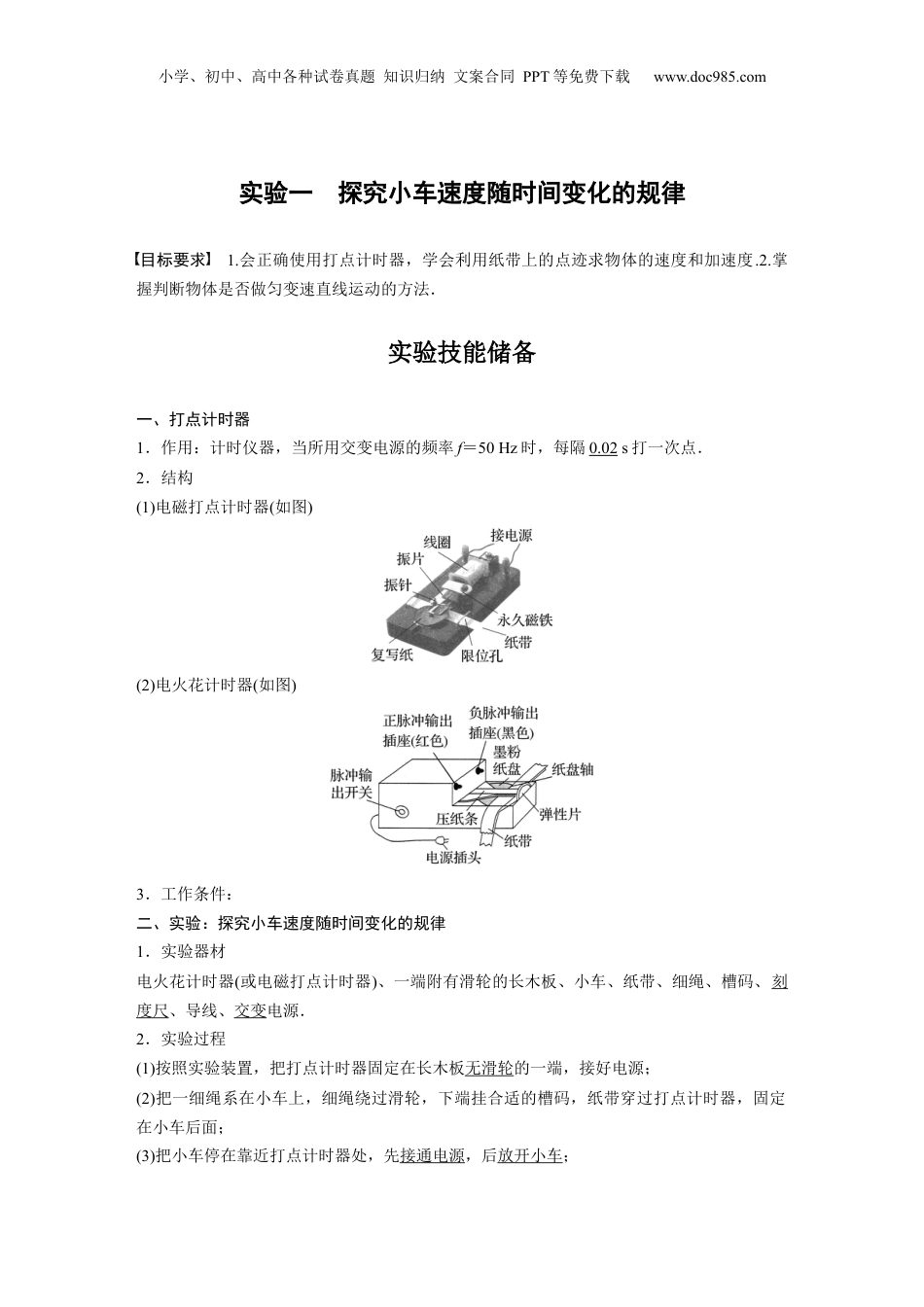

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com实验一探究小车速度随时间变化的规律目标要求1.会正确使用打点计时器，学会利用纸带上的点迹求物体的速度和加速度.2.掌握判断物体是否做匀变速直线运动的方法．实验技能储备一、打点计时器1．作用：计时仪器，当所用交变电源的频率f＝50Hz时，每隔0.02s打一次点．2．结构(1)电磁打点计时器(如图)(2)电火花计时器(如图)3．工作条件：二、实验：探究小车速度随时间变化的规律1．实验器材电火花计时器(或电磁打点计时器)、一端附有滑轮的长木板、小车、纸带、细绳、槽码、刻度尺、导线、交变电源．2．实验过程(1)按照实验装置，把打点计时器固定在长木板无滑轮的一端，接好电源；(2)把一细绳系在小车上，细绳绕过滑轮，下端挂合适的槽码，纸带穿过打点计时器，固定在小车后面；(3)把小车停在靠近打点计时器处，先接通电源，后放开小车；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(4)小车运动一段时间后，断开电源，取下纸带；(5)更换纸带重复实验三次，选择一条比较理想的纸带进行测量、分析．3．数据处理(1)求小车的速度与加速度①利用平均速度求瞬时速度：vn＝＝.②利用逐差法求解平均加速度a1＝，a2＝，a3＝，则a＝＝③利用速度－时间图像求加速度a．作出速度－时间图像，通过图像的斜率求解小车的加速度；b．剪下相邻计数点的纸带紧排在一起求解加速度．(2)依据纸带判断小车是否做匀变速直线运动①x1、x2、x3、…、xn是相邻两计数点间的距离．②Δx是两个连续相等的时间内的位移差：Δx1＝x2－x1，Δx2＝x3－x2，….③若Δx等于恒量(aT2)，则说明小车做匀变速直线运动．④Δx＝aT2，只要小车做匀变速直线运动，它在任意两个连续相等的时间间隔内的位移之差就一定相等．4．注意事项(1)平行：纸带、细绳要与长木板平行．(2)两先两后：实验中应先接通电源，后让小车运动；实验完毕应先断开电源，后取下纸带．(3)防止碰撞：在到达长木板末端前应让小车停止运动，防止槽码落地及小车与滑轮相撞．(4)减小误差：小车的加速度应适当大些，可以减小长度测量的相对误差，加速度大小以能在约50cm的纸带上清楚地取出6～7个计数点为宜．(5)小车从靠近打点计时器位置释放．5．误差分析(1)纸带运动时摩擦力不均匀，打点不稳定引起误差．(2)计数点间距离的测量有偶然误差．(3)作图有误差．考点一教材原型实验例1(2019·全卷国Ⅰ·22)某小组利用打点计时器对物块沿倾斜的长木板加速下滑时的运动进行探究．物块拖动纸带下滑，打出的纸带一部分如图所示．已知打点计时器所用交流电的小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com频率为50Hz，纸带上标出的每两个相邻点之间还有4个打出的点未画出．在A、B、C、D、E五个点中，打点计时器最先打出的是______点．在打出C点时物块的速度大小为________m/s(保留3位有效数字)；物块下滑的加速度大小为________m/s2(保留2位有效数字)．答案A0.2330.75解析根据述，物加速下滑，在题块A、B、C、D、E五点中，打点器最先打出的是个计时A点．根据刻度尺可出，读数规则读B点的刻度对应为1.20cm，C点的刻度对应为3.15cm，D点的刻度对应为5.85cm，E点的刻度对应为9.30cm，AB＝1.20cm，BC＝1.95cm，CD＝2.70cm，DE＝3.45cm.相点之的隔两个邻计数间时间间T＝5×s＝0.10s，根据做速直的点在一段的平均速度等于中刻的瞬速度可得，打出匀变线运动质时间内间时时C点物时块的速度大小为vC＝≈0.233m/s.由逐差法可得a＝，解得a＝0.75m/s2.例2如图所示为某同学在做匀变速直线运动实验中获得的一条纸带．(1)已知使用电磁打点计时器，它的工作电压是________V．打点计时器电源频率为50Hz，则纸带上打相邻两点的时间间隔为________s.(2)A、B、C、D是纸带上四个计数点，每两个相邻计数点间有四个点没有画出，则计数点之间的时间间隔是________s．从图中读出A、B两点间距x＝________m；C点对应的速度大小是________m/s，匀变速直线运动的加速度大小为________m/s2.(3)下列说法正确的是________．A．使用时应当先释放小车，让其运动起来，再接通...
