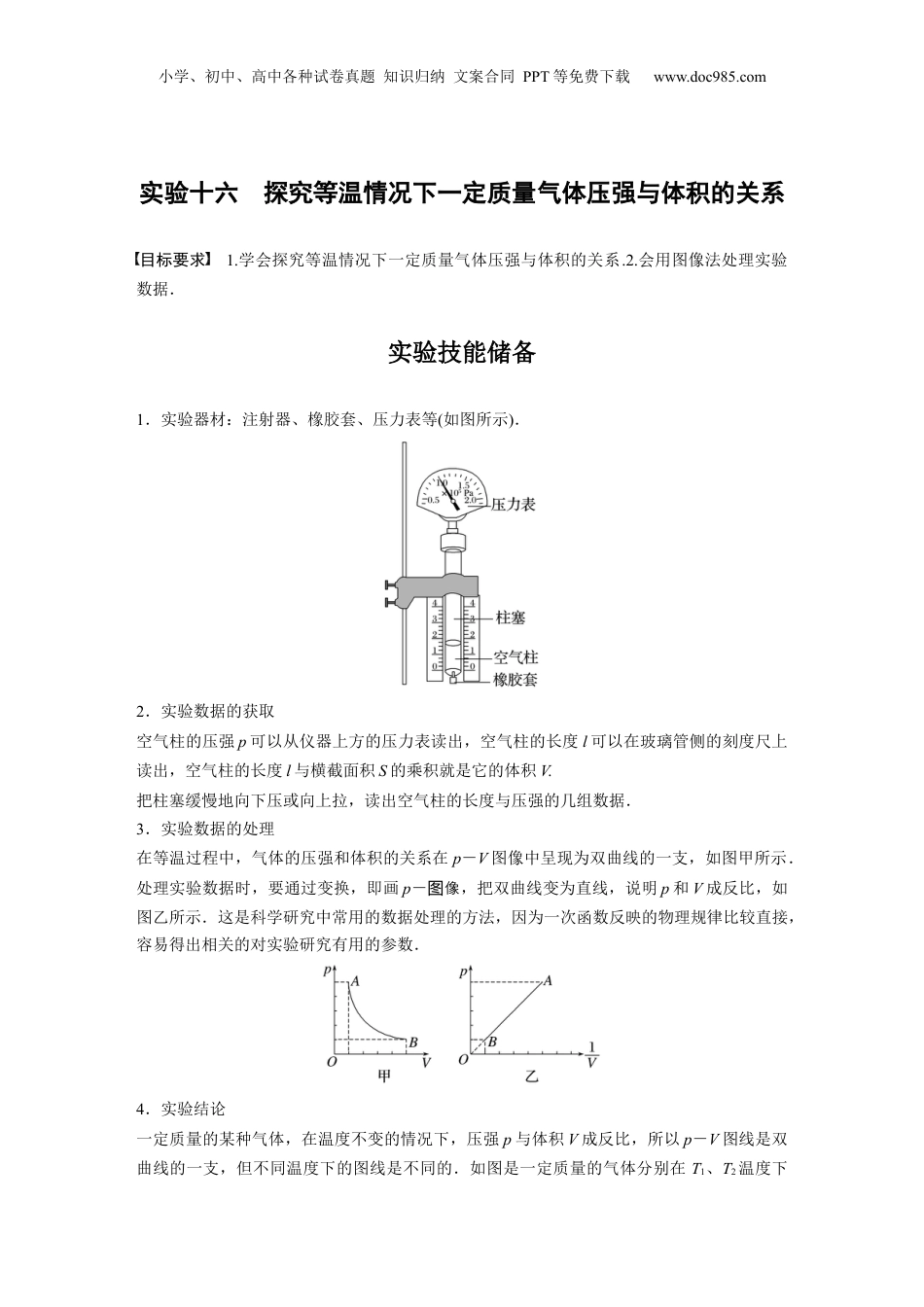

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com实验十六探究等温情况下一定质量气体压强与体积的关系目标要求1.学会探究等温情况下一定质量气体压强与体积的关系.2.会用图像法处理实验数据．实验技能储备1．实验器材：注射器、橡胶套、压力表等(如图所示)．2．实验数据的获取空气柱的压强p可以从仪器上方的压力表读出，空气柱的长度l可以在玻璃管侧的刻度尺上读出，空气柱的长度l与横截面积S的乘积就是它的体积V.把柱塞缓慢地向下压或向上拉，读出空气柱的长度与压强的几组数据．3．实验数据的处理在等温过程中，气体的压强和体积的关系在p－V图像中呈现为双曲线的一支，如图甲所示．处理实验数据时，要通过变换，即画p－像图，把双曲线变为直线，说明p和V成反比，如图乙所示．这是科学研究中常用的数据处理的方法，因为一次函数反映的物理规律比较直接，容易得出相关的对实验研究有用的参数．4．实验结论一定质量的某种气体，在温度不变的情况下，压强p与体积V成反比，所以p－V图线是双曲线的一支，但不同温度下的图线是不同的．如图是一定质量的气体分别在T1、T2温度下小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com等温变化的p－V图线，其中温度较高的是T2.5．注意事项(1)本实验应用控制变量法，探究在气体质量和温度不变的情况下(即等温过程)，气体的压强和体积的关系．(2)为保证等温变化，实验过程中不要用手握住注射器有气体的部位．同时，改变体积过程应缓慢，以免影响密闭气体的温度．为保证气体密闭，应在活塞与注射器内壁间涂上润滑油，注射器内、外气体的压强差不宜过大．考点一教材原型实验例1用图甲所示装置探究气体等温变化的规律．(1)实验中，为找到体积与压强的关系，________(选填“需要”或“不需要”)测空气柱的横截面积；(2)关于该实验的操作，下列说法正确的有______；A．柱塞上应该涂油B．应缓慢推拉柱塞C．用手握住注射器推拉柱塞D．注射器必须固定在竖直平面内(3)测得多组空气柱的压强p和体积V的数据后，以p为纵坐标，坐为横标，在坐标系中描点作图；小明所在的小组不断压缩气体，由测得的数据发现p与V的乘积值越来越小，则用上述方法作出的图像应为图乙中的________(选填“①”或“②”)，造成该现象的原因可能是小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com________．答案(1)不需要(2)AB(3)②漏气解析(1)由于注射器的截面相等，所以在此中可用度代替体，故不需要空横积实验长积测柱的截面．气横积(2)柱塞上涂油，小摩擦，又防止漏，故既减气A正确；若急速推拉活塞，有可能造成漏则和不足等件，所以慢推拉活塞，故气满温条应缓B正确；手握注射器造成度化，故会温变C；强由力表量，不是由直的平衡件算，所以不需要直放置，故错误压压测竖条计竖D错误．(3)由＝C，可得p＝CT·，则p－像的斜率图为k＝CT，又因pV＝CT，且p与V的乘越积值越小，像的斜率越越小，像向下曲，来则图来图将弯图②是小明所，造成情的原组绘这种况因可能是漏．气例2如图所示，用气体压强传感器探究气体等温变化的规律，操作步骤如下：①在注射器内用活塞封闭一定质量的气体，将注射器、压强传感器、数据采集器和计算机逐一连接起来；②缓慢移动活塞至某一位置，待示数稳定后记录此时注射器内封闭气体的体积V1和由计算机显示的气体压强值p1；③重复上述步骤②，多次测量并记录；④根据记录的数据，作出相应图像，分析得出结论．(1)在本实验操作的过程中，需要保持不变的量是气体的________和________．(2)根据记录的实验数据，作出了如图所示的p－V图像．对图线进行分析，如果在误差允许范围内，p1、p2、V1、V2之间满足关系式________，就说明一定质量的气体在温度不变时，其压强与体积成反比．(3)在不同温度环境下，另一位同学重复了上述实验，实验操作和数据处理均正确．环境温度分别为T1、T2，且T1>T2.在如图所示的四幅图中，可能正确反映相关物理量之间关系的是________(选填选项前的字母)．答案(1)质量温度(2)p1V1＝p2V2(3)AC小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www....
