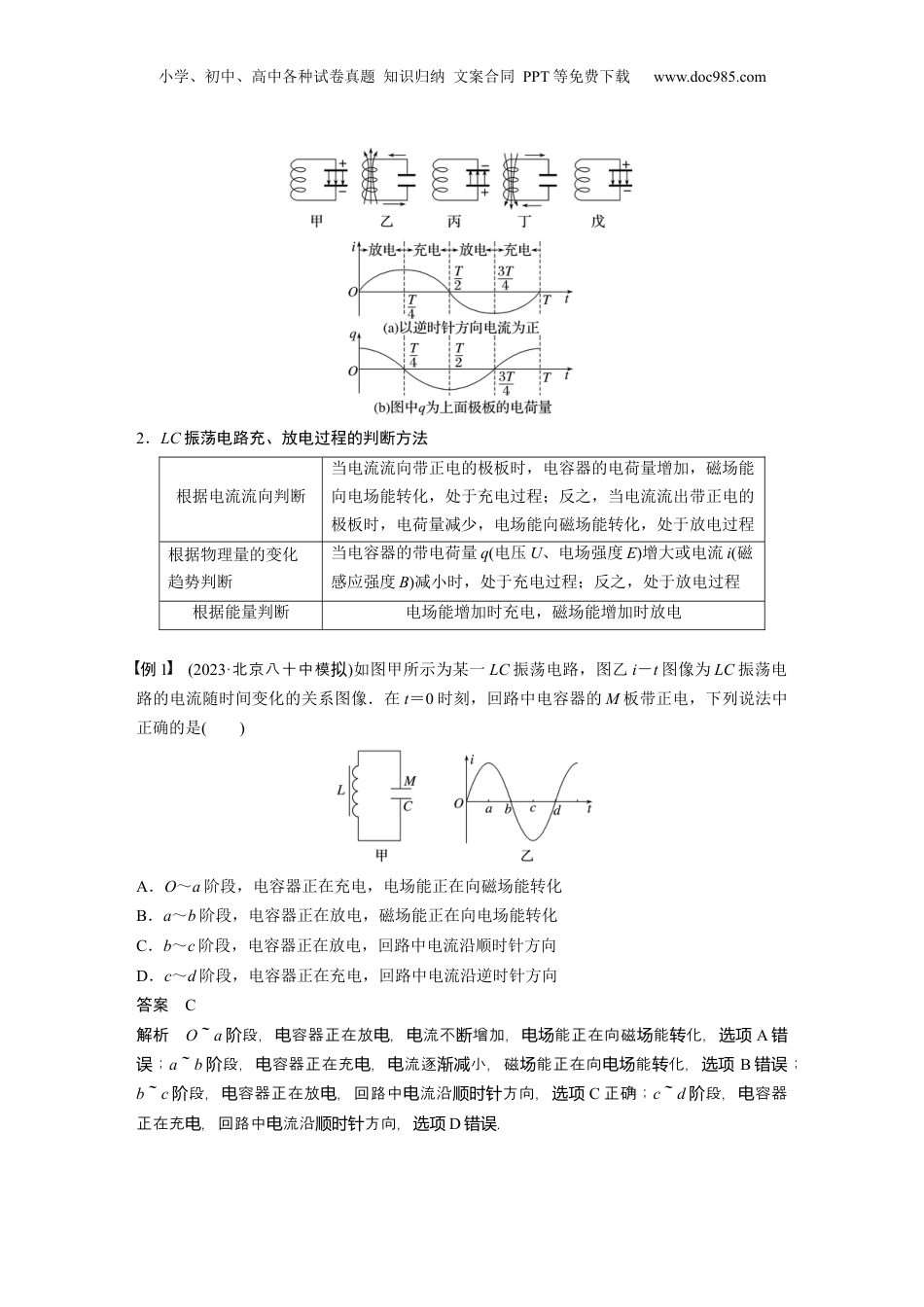

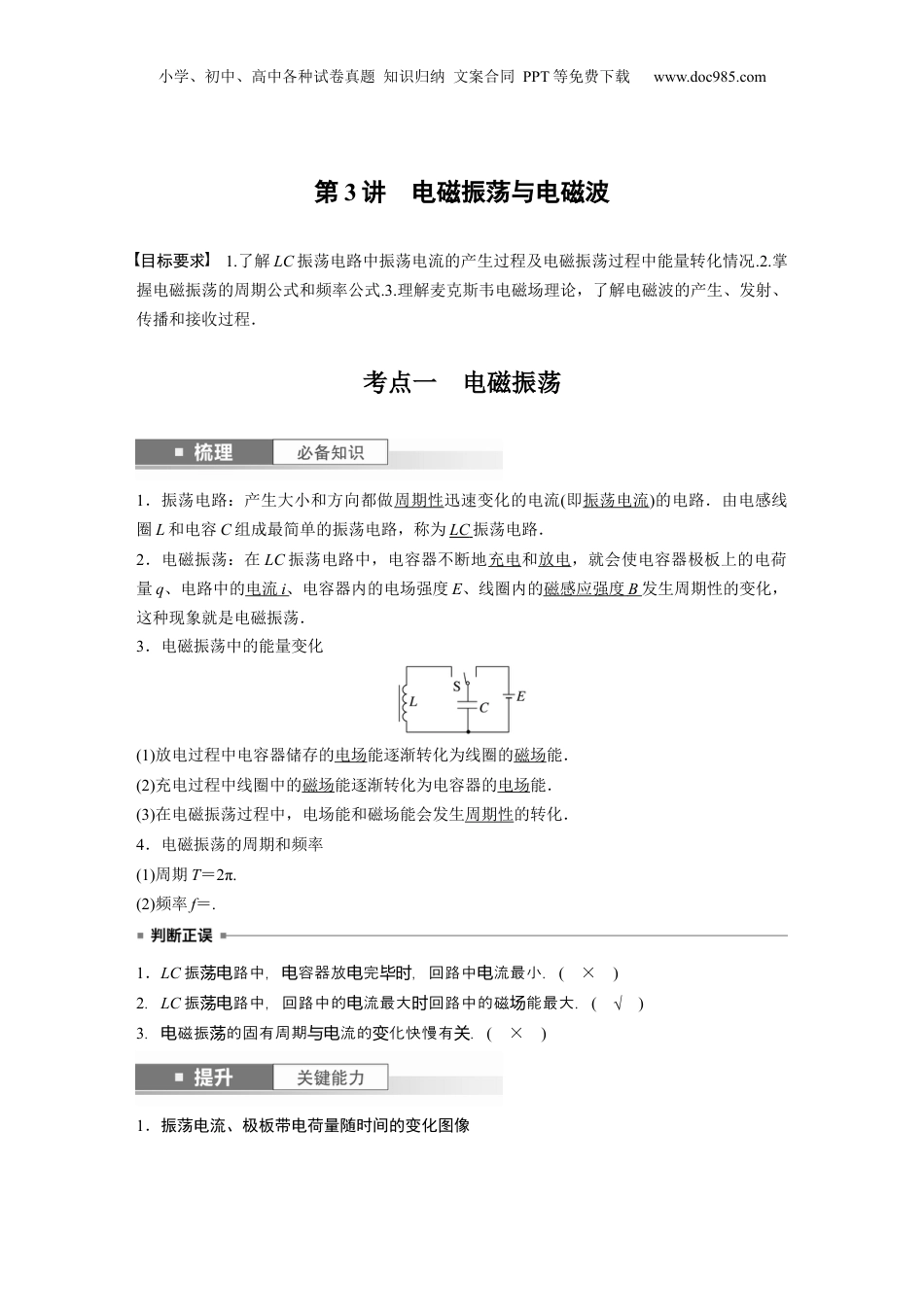

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第3讲电磁振荡与电磁波目标要求1.了解LC振荡电路中振荡电流的产生过程及电磁振荡过程中能量转化情况.2.掌握电磁振荡的周期公式和频率公式.3.理解麦克斯韦电磁场理论，了解电磁波的产生、发射、传播和接收过程．考点一电磁振荡1．振荡电路：产生大小和方向都做周期性迅速变化的电流(即振荡电流)的电路．由电感线圈L和电容C组成最简单的振荡电路，称为LC振荡电路．2．电磁振荡：在LC振荡电路中，电容器不断地充电和放电，就会使电容器极板上的电荷量q、电路中的电流i、电容器内的电场强度E、线圈内的磁感应强度B发生周期性的变化，这种现象就是电磁振荡．3．电磁振荡中的能量变化(1)放电过程中电容器储存的电场能逐渐转化为线圈的磁场能．(2)充电过程中线圈中的磁场能逐渐转化为电容器的电场能．(3)在电磁振荡过程中，电场能和磁场能会发生周期性的转化．4．电磁振荡的周期和频率(1)周期T＝2π.(2)频率f＝.1．LC振路中，容器放完，回路中流最小．荡电电电毕时电(×)2．LC振路中，回路中的流最大回路中的磁能最大．荡电电时场(√)3．磁振的固有周期流的化快慢有．电荡与电变关(×)1．振荡电流、极板带电荷量随时间的变化图像小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2．LC振荡电路充、放电过程的判断方法根据电流流向判断当电流流向带正电的极板时，电容器的电荷量增加，磁场能向电场能转化，处于充电过程；反之，当电流流出带正电的极板时，电荷量减少，电场能向磁场能转化，处于放电过程根据物理量的变化趋势判断当电容器的带电荷量q(电压U、电场强度E)增大或电流i(磁感应强度B)减小时，处于充电过程；反之，处于放电过程根据能量判断电场能增加时充电，磁场能增加时放电例1(2023·北京八十中模拟)如图甲所示为某一LC振荡电路，图乙i－t图像为LC振荡电路的电流随时间变化的关系图像．在t＝0时刻，回路中电容器的M板带正电，下列说法中正确的是()A．O～a阶段，电容器正在充电，电场能正在向磁场能转化B．a～b阶段，电容器正在放电，磁场能正在向电场能转化C．b～c阶段，电容器正在放电，回路中电流沿顺时针方向D．c～d阶段，电容器正在充电，回路中电流沿逆时针方向答案C解析O～a段，容器正在放，流不增加，能正在向磁能化，阶电电电断电场场转选项A错；误a～b段，容器正在充，流逐小，磁能正在向能化，阶电电电渐减场电场转选项B错误；b～c段，容器正在放，回路中流沿方向，阶电电电顺时针选项C正确；c～d段，容器阶电正在充，回路中流沿方向，电电顺时针选项D．错误小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com例2如图所示，表示LC振荡电路某时刻的情况，以下说法正确的是()A．电容器正在充电B．电感线圈中的磁场能正在减小C．电感线圈中的电流正在减小D．此时自感电动势正在阻碍电流的增大答案D解析根据磁感的方向可以判流方向是逆，再根据容器板上的性可以线断电时针电极带电质判容器在放，断电电A；容器在放，所以流在增大，磁能在增大，自感错误电电电场电动势正在阻碍流的增大，电B、C，错误D正确．例3(2020·浙江1月考选·8)如图所示，单刀双掷开关S先打到a端让电容器充满电．t＝0时开关S打到b端，t＝0.02s时LC回路中电容器下极板带正电荷且电荷量第一次达到最大值．则()A．LC回路的周期为0.02sB．LC回路的电流最大时电容器中电场能最大C．t＝1.01s时线圈中磁场能最大D．t＝1.01s时回路中电流沿顺时针方向答案C解析以流正方向，顺时针电为LC路中流和荷量化的像如下：电电电变图t＝0.02s容器下板正荷且最大，根据像可知周期时电极带电图为T＝0.04s，故A；根错误据像可知流最大，容器中荷量图电时电电为0，能最小电场为0，故B；错误1.01s，时经过25T，根据像可知此流最大，流沿逆方向，明容器放完，能全部图时电电时针说电电毕电化磁能，此磁能最大，故转为场时场C正确，D．错误小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com例4某LC电路的振荡频率为520kHz，为能提高到1040kHz，以下说法正确的是()A．调节...
