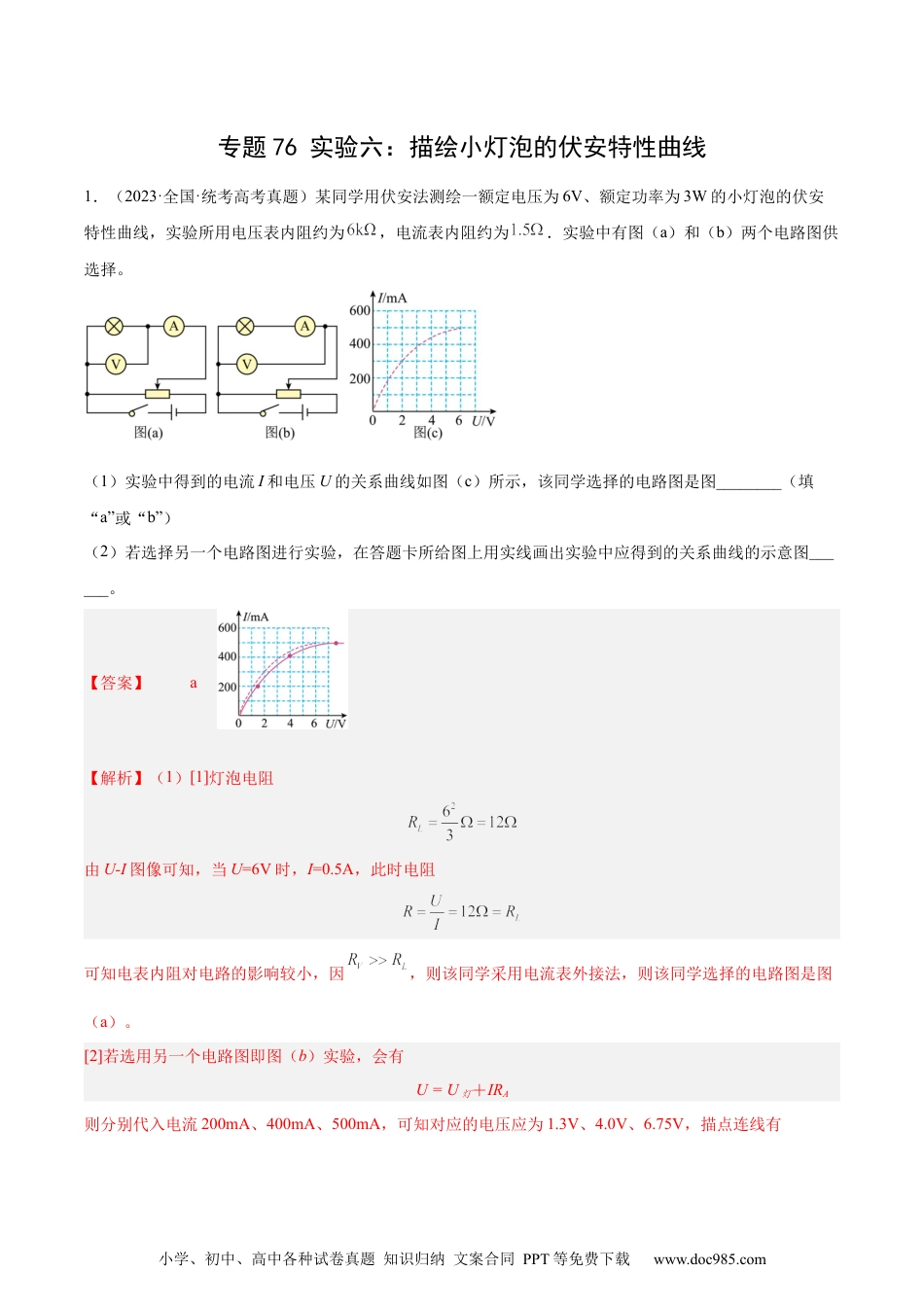

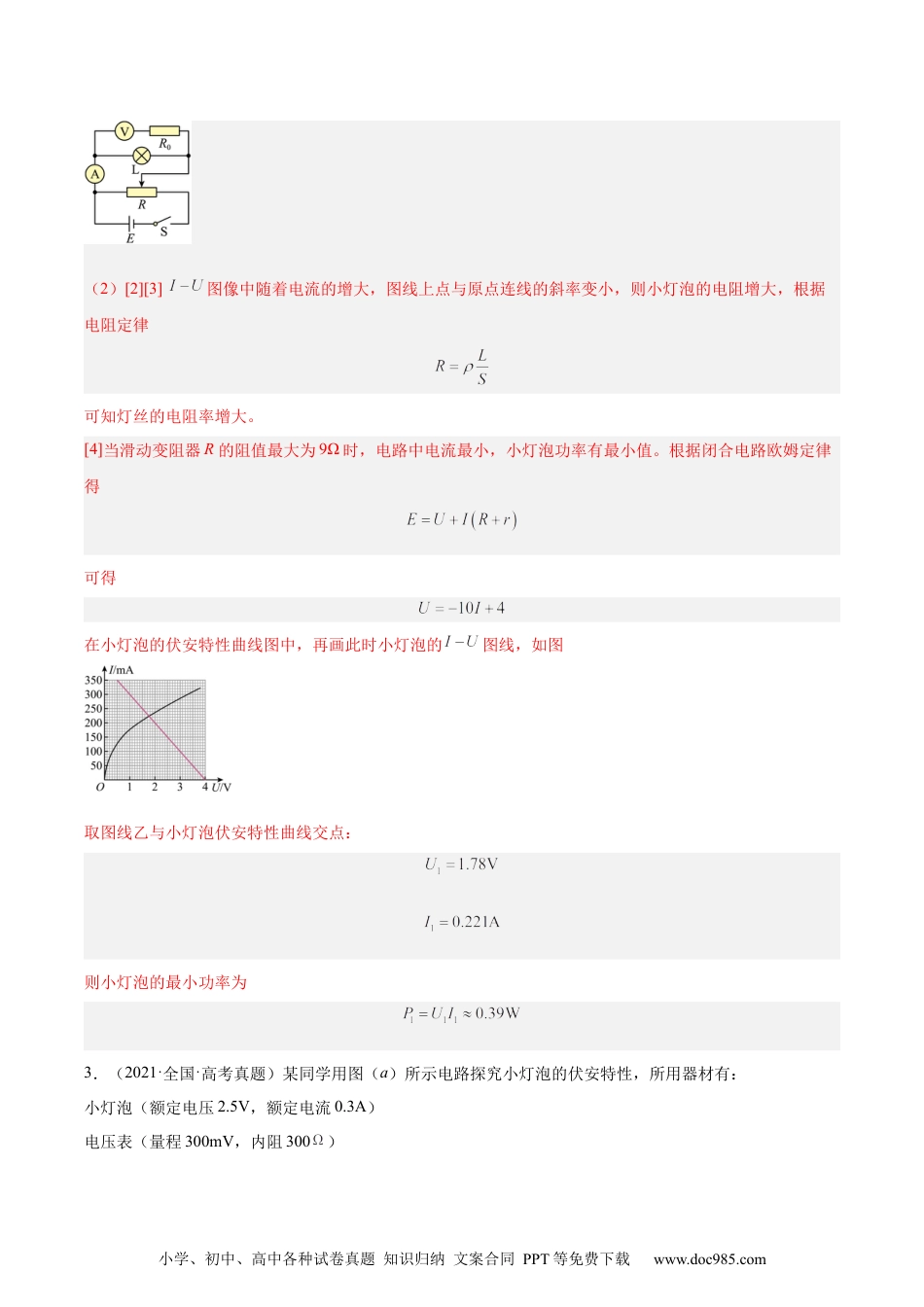

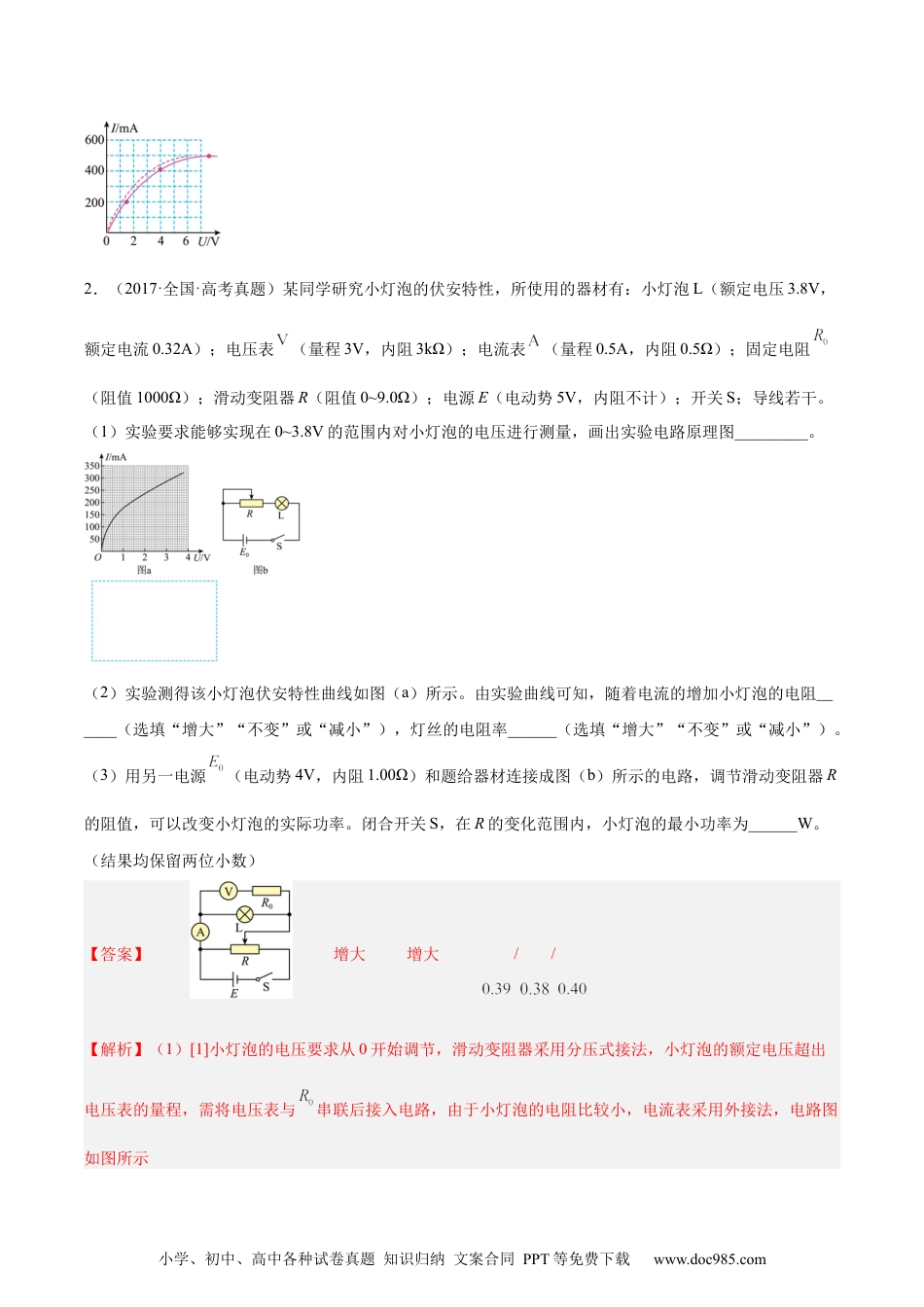

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com专题76实验六：描绘小灯泡的伏安特性曲线1．（2023·全国·统考高考真题）某同学用伏安法测绘一额定电压为6V、额定功率为3W的小灯泡的伏安特性曲线，实验所用电压表内阻约为，电流表内阻约为．实验中有图（a）和（b）两个电路图供选择。（1）实验中得到的电流I和电压U的关系曲线如图（c）所示，该同学选择的电路图是图________（填“a”或“b”）（2）若选择另一个电路图进行实验，在答题卡所给图上用实线画出实验中应得到的关系曲线的示意图______。【答案】a【解析】（1）[1]灯泡电阻由U-I图像可知，当U=6V时，I=0.5A，此时电阻可知电表内阻对电路的影响较小，因，则该同学采用电流表外接法，则该同学选择的电路图是图（a）。[2]若选用另一个电路图即图（b）实验，会有U=U灯＋IRA则分别代入电流200mA、400mA、500mA，可知对应的电压应为1.3V、4.0V、6.75V，描点连线有小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2．（2017·全国·高考真题）某同学研究小灯泡的伏安特性，所使用的器材有：小灯泡L（额定电压3.8V，额定电流0.32A）；电压表（量程3V，内阻3kΩ）；电流表（量程0.5A，内阻0.5Ω）；固定电阻（阻值1000Ω）；滑动变阻器R（阻值0~9.0Ω）；电源E（电动势5V，内阻不计）；开关S；导线若干。（1）实验要求能够实现在0~3.8V的范围内对小灯泡的电压进行测量，画出实验电路原理图_________。（2）实验测得该小灯泡伏安特性曲线如图（a）所示。由实验曲线可知，随着电流的增加小灯泡的电阻______（选填“增大”“不变”或“减小”），灯丝的电阻率______（选填“增大”“不变”或“减小”）。（3）用另一电源（电动势4V，内阻1.00Ω）和题给器材连接成图（b）所示的电路，调节滑动变阻器R的阻值，可以改变小灯泡的实际功率。闭合开关S，在R的变化范围内，小灯泡的最小功率为______W。（结果均保留两位小数）【答案】增大增大//【解析】（1）[1]小灯泡的电压要求从0开始调节，滑动变阻器采用分压式接法，小灯泡的额定电压超出电压表的量程，需将电压表与串联后接入电路，由于小灯泡的电阻比较小，电流表采用外接法，电路图如图所示小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（2）[2][3]图像中随着电流的增大，图线上点与原点连线的斜率变小，则小灯泡的电阻增大，根据电阻定律可知灯丝的电阻率增大。[4]当滑动变阻器R的阻值最大为9Ω时，电路中电流最小，小灯泡功率有最小值。根据闭合电路欧姆定律得可得在小灯泡的伏安特性曲线图中，再画此时小灯泡的图线，如图取图线乙与小灯泡伏安特性曲线交点：则小灯泡的最小功率为3．（2021·全国·高考真题）某同学用图（a）所示电路探究小灯泡的伏安特性，所用器材有：小灯泡（额定电压2.5V，额定电流0.3A）电压表（量程300mV，内阻300）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com电流表（量程300mA，内阻0.27）定值电阻R0滑动变阻器R1（阻值0-20）电阻箱R2（最大阻值9999.9）电源E（电动势6V，内阻不计）开关S、导线若干。完成下列填空：（1）有3个阻值分别为10、20、30的定值电阻可供选择，为了描绘小灯泡电流在0~300mA的U-I曲线，R0应选取阻值为___________的定值电阻；（2）闭合开关前，滑动变阻器的滑片应置于变阻器的___________（填“a”或“b”）端；（3）在流过电流表的电流较小时，将电阻箱R2的阻值置零，改变滑动变阻器滑片的位置，读取电压表和电流表的示数U、I，结果如图（b）所示。当流过电流表的电流为10mA时，小灯泡的电阻为___________（保留1位有效数字）；（4）为使得电压表满量程时对应于小灯泡两端的电压为3V，该同学经计算知，应将R2的阻值调整为_______。然后调节滑动变阻器R1，测得数据如下表所示：U/mV24.046.076.0110.0128.0152.0184.0216.0250.0I/mA140.0160.0180.0200.0220.0240.0260.0280.0300.0（5）由图（b）和上表可知，随流过小灯泡电流的增加，其灯丝的电阻___________（填“增大”“减小学、初中、高中各种试卷真题知识归...
