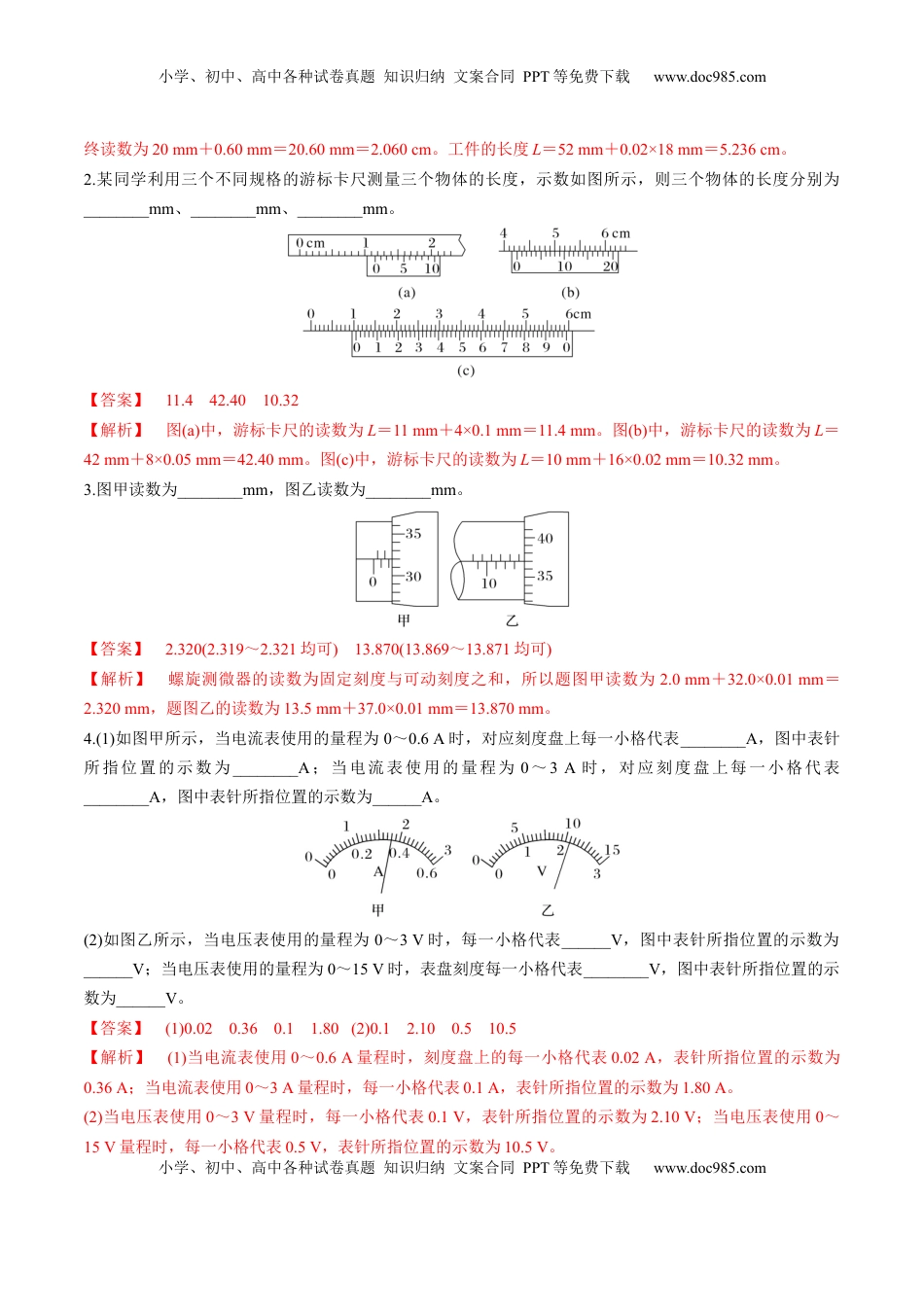

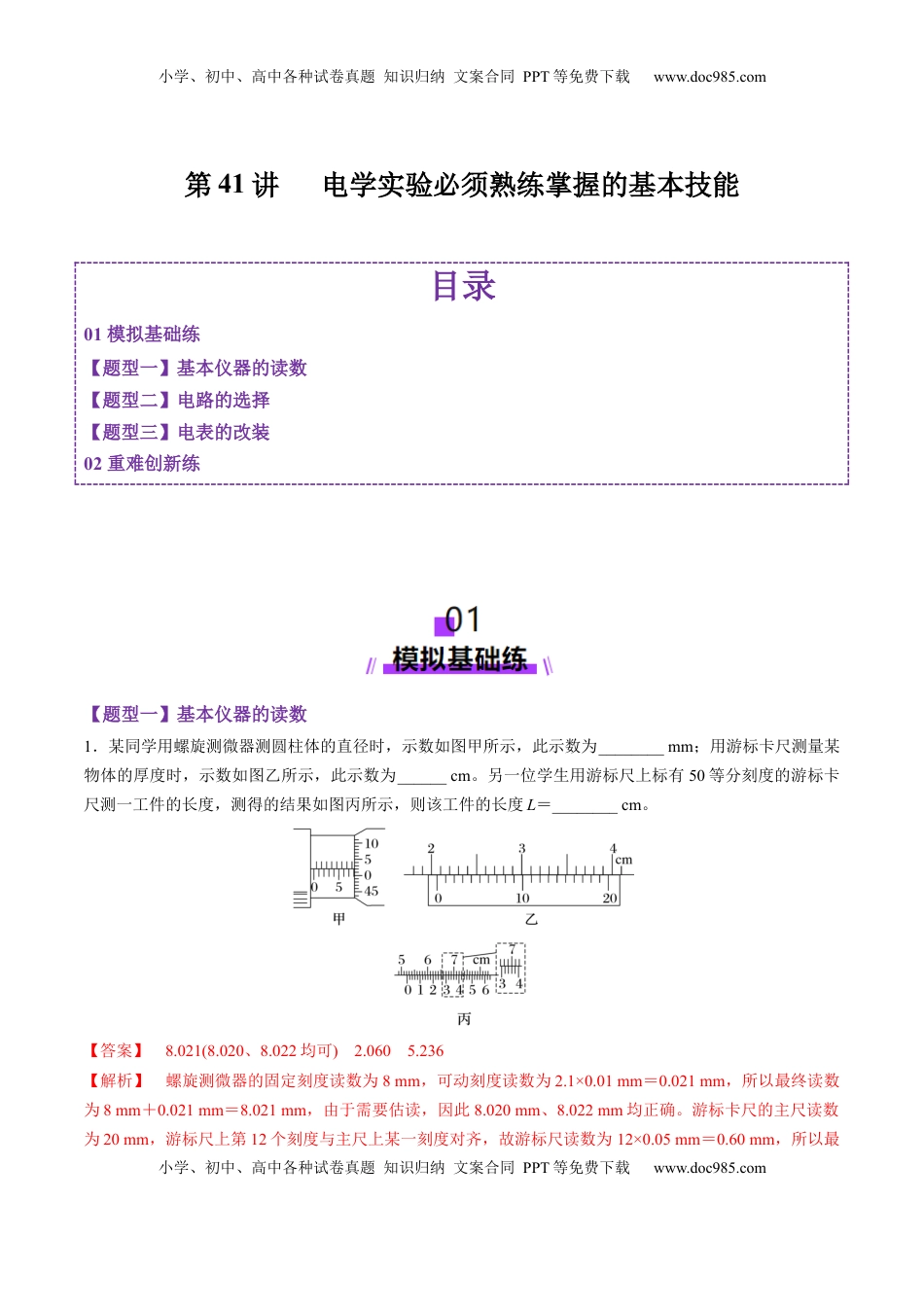

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第41讲电学实验必须熟练掌握的基本技能目录01模拟基础练【题型一】基本仪器的读数【题型二】电路的选择【题型三】电表的改装02重难创新练【题型一】基本仪器的读数1．某同学用螺旋测微器测圆柱体的直径时，示数如图甲所示，此示数为________mm；用游标卡尺测量某物体的厚度时，示数如图乙所示，此示数为______cm。另一位学生用游标尺上标有50等分刻度的游标卡尺测一工件的长度，测得的结果如图丙所示，则该工件的长度L＝________cm。【答案】8.021(8.020、8.022均可)2.0605.236【解析】螺旋测微器的固定刻度读数为8mm，可动刻度读数为2.1×0.01mm＝0.021mm，所以最终读数为8mm＋0.021mm＝8.021mm，由于需要估读，因此8.020mm、8.022mm均正确。游标卡尺的主尺读数为20mm，游标尺上第12个刻度与主尺上某一刻度对齐，故游标尺读数为12×0.05mm＝0.60mm，所以最小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com终读数为20mm＋0.60mm＝20.60mm＝2.060cm。工件的长度L＝52mm＋0.02×18mm＝5.236cm。2.某同学利用三个不同规格的游标卡尺测量三个物体的长度，示数如图所示，则三个物体的长度分别为________mm、________mm、________mm。【答案】11.442.4010.32【解析】图(a)中，游标卡尺的读数为L＝11mm＋4×0.1mm＝11.4mm。图(b)中，游标卡尺的读数为L＝42mm＋8×0.05mm＝42.40mm。图(c)中，游标卡尺的读数为L＝10mm＋16×0.02mm＝10.32mm。3.图甲读数为________mm，图乙读数为________mm。【答案】2.320(2.319～2.321均可)13.870(13.869～13.871均可)【解析】螺旋测微器的读数为固定刻度与可动刻度之和，所以题图甲读数为2.0mm＋32.0×0.01mm＝2.320mm，题图乙的读数为13.5mm＋37.0×0.01mm＝13.870mm。4.(1)如图甲所示，当电流表使用的量程为0～0.6A时，对应刻度盘上每一小格代表________A，图中表针所指位置的示数为________A；当电流表使用的量程为0～3A时，对应刻度盘上每一小格代表________A，图中表针所指位置的示数为______A。(2)如图乙所示，当电压表使用的量程为0～3V时，每一小格代表______V，图中表针所指位置的示数为______V；当电压表使用的量程为0～15V时，表盘刻度每一小格代表________V，图中表针所指位置的示数为______V。【答案】(1)0.020.360.11.80(2)0.12.100.510.5【解析】(1)当电流表使用0～0.6A量程时，刻度盘上的每一小格代表0.02A，表针所指位置的示数为0.36A；当电流表使用0～3A量程时，每一小格代表0.1A，表针所指位置的示数为1.80A。(2)当电压表使用0～3V量程时，每一小格代表0.1V，表针所指位置的示数为2.10V；当电压表使用0～15V量程时，每一小格代表0.5V，表针所指位置的示数为10.5V。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com5.某同学测量一个圆柱体的电阻率，需要测量圆柱体的尺寸和电阻。分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图甲和乙所示，长度为________mm，直径为________mm；正确连接电路后，测得电压表、电流表示数如图所示，接3V量程时读数为________V，接0.6A量程时读数为________A。【答案】10.520.9002.130.16【解析】游标卡尺的精度为0.02mm，主尺示数为10mm，游标尺示数为26×0.02mm＝0.52mm，故示数为10mm＋0.52mm＝10.52mm；螺旋测微器精度为0.01mm，螺旋测微器的读数为0.5mm＋40.0×0.01mm＝0.900mm；接3V量程时分度值为0.1V，读数为2.13V；接0.6A量程时分度值为0.02A，读数为0.16A。【题型二】电路的选择6．某同学用伏安法测绘一额定电压为6V、额定功率为3W的小灯泡的伏安特性曲线，实验所用电压表内阻约为6kΩ，电流表内阻约为1.5Ω。实验中有图(a)和(b)两个电路图供选择。(1)实验中得到的电流I和电压U的关系曲线如图(c)所示，该同...
