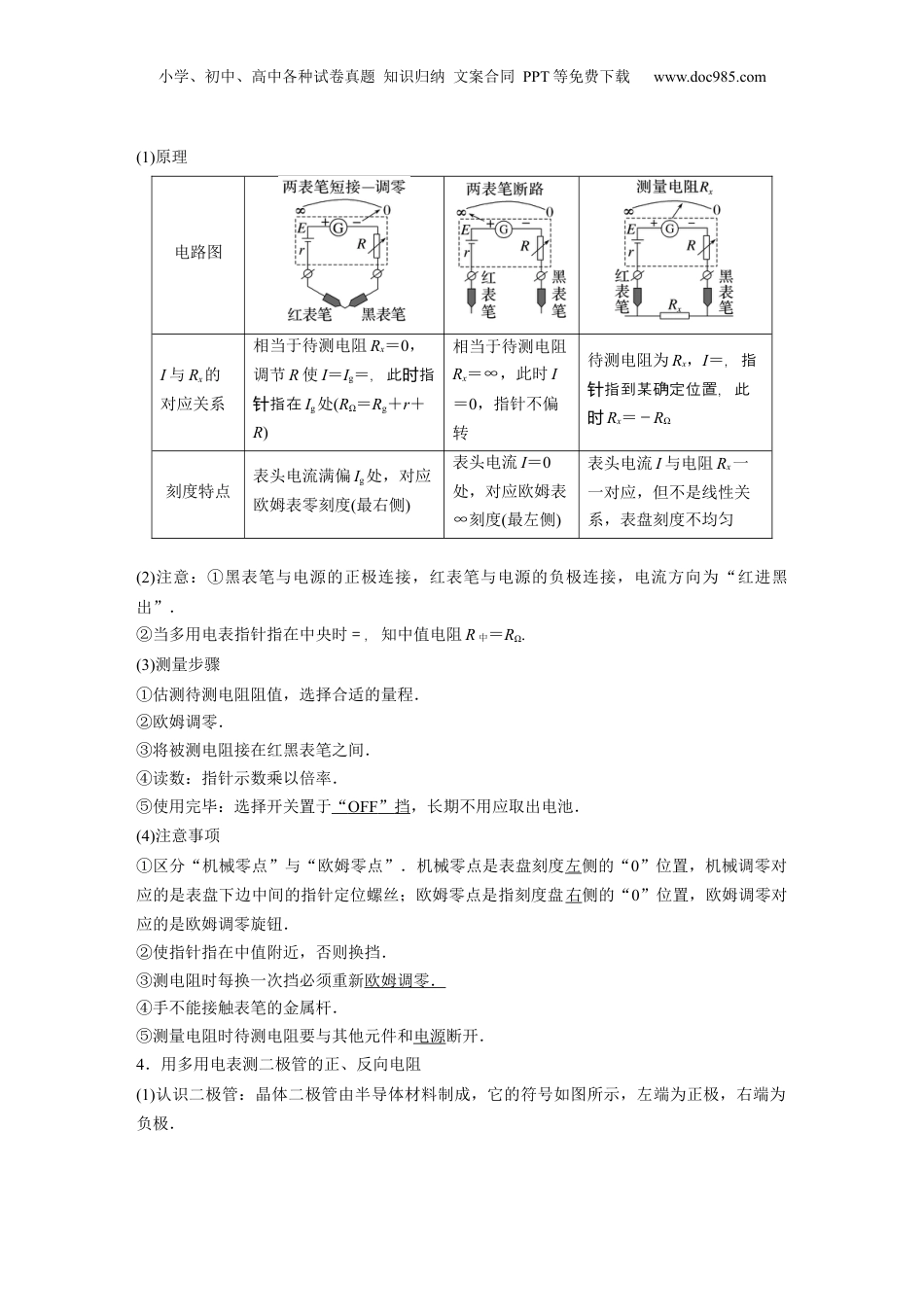

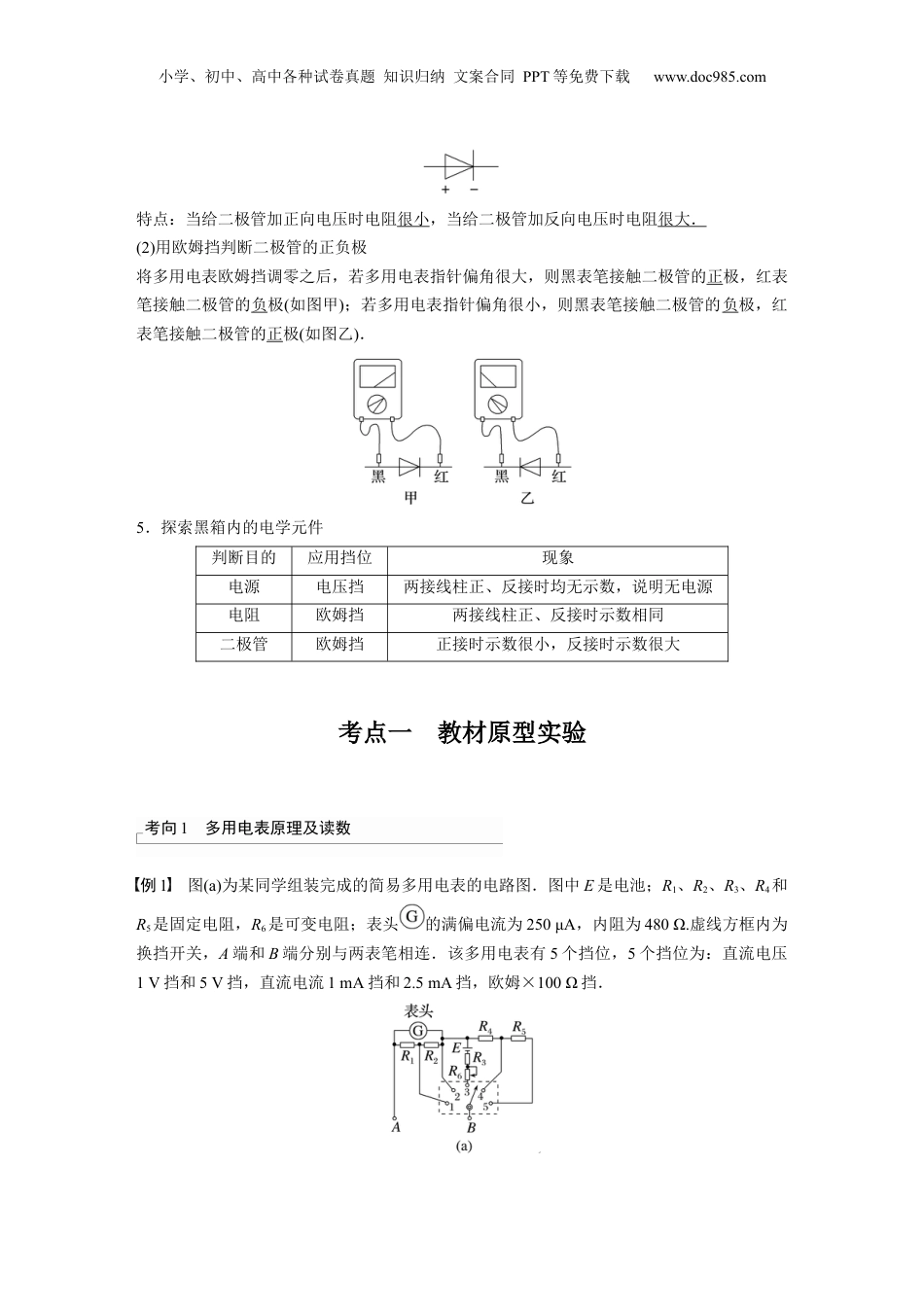

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com实验十二用多用电表测量电学中的物理量目标要求1.了解多用电表的构造和工作原理.2.会用多用电表测量电压、电流.3.测量定值电阻和判断二极管的正负极.4.会用多用电表进行简单的电路故障分析．实验技能储备1．认识多用电表(1)多用电表可以用来测量电流、电压、电阻等，并且每一种测量项目都有几个量程．(2)外形如图所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，它的四周刻有各种测量项目和量程．多用电表面板上还有：欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正、负插孔(红表笔插入“＋”插孔，黑表笔插入“－”插孔)．2．用多用电表测量小灯泡的电压和电流按如图甲所示的电路图连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压．红表笔接电势高(填“高”或“低”)的点．按如图乙所示的电路图连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流．此时电流从红色表笔流入电表．3．用多用电表测定值电阻的阻值小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)原理电路图I与Rx的对应关系相当于待测电阻Rx＝0，调节R使I＝Ig＝，此指时指在针Ig处(RΩ＝Rg＋r＋R)相当于待测电阻Rx＝∞，此时I＝0，指针不偏转待测电阻为Rx，I＝，指指到某确定位置，此针时Rx＝－RΩ刻度特点表头电流满偏Ig处，对应欧姆表零刻度(最右侧)表头电流I＝0处，对应欧姆表∞刻度(最左侧)表头电流I与电阻Rx一一对应，但不是线性关系，表盘刻度不均匀(2)注意：①黑表笔与电源的正极连接，红表笔与电源的负极连接，电流方向为“红进黑出”．②当多用电表指针指在中央时＝，知中值电阻R中＝RΩ.(3)测量步骤①估测待测电阻阻值，选择合适的量程．②欧姆调零．③将被测电阻接在红黑表笔之间．④读数：指针示数乘以倍率．⑤使用完毕：选择开关置于“OFF”挡，长期不用应取出电池．(4)注意事项①区分“机械零点”与“欧姆零点”．机械零点是表盘刻度左侧的“0”位置，机械调零对应的是表盘下边中间的指针定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，欧姆调零对应的是欧姆调零旋钮．②使指针指在中值附近，否则换挡．③测电阻时每换一次挡必须重新欧姆调零．④手不能接触表笔的金属杆．⑤测量电阻时待测电阻要与其他元件和电源断开．4．用多用电表测二极管的正、反向电阻(1)认识二极管：晶体二极管由半导体材料制成，它的符号如图所示，左端为正极，右端为负极．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com特点：当给二极管加正向电压时电阻很小，当给二极管加反向电压时电阻很大．(2)用欧姆挡判断二极管的正负极将多用电表欧姆挡调零之后，若多用电表指针偏角很大，则黑表笔接触二极管的正极，红表笔接触二极管的负极(如图甲)；若多用电表指针偏角很小，则黑表笔接触二极管的负极，红表笔接触二极管的正极(如图乙)．5．探索黑箱内的电学元件判断目的应用挡位现象电源电压挡两接线柱正、反接时均无示数，说明无电源电阻欧姆挡两接线柱正、反接时示数相同二极管欧姆挡正接时示数很小，反接时示数很大考点一教材原型实验考向1多用电表原理及读数例1图(a)为某同学组装完成的简易多用电表的电路图．图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250μA，内阻为480Ω.虚线方框内为换挡开关，A端和B端分别与两表笔相连．该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆×100Ω挡．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)图(a)中的A端与________(填“红”或“黑”)色表笔相连接．(2)关于R6的使用，下列说法正确的是________(填正确答案标号)．A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右...
