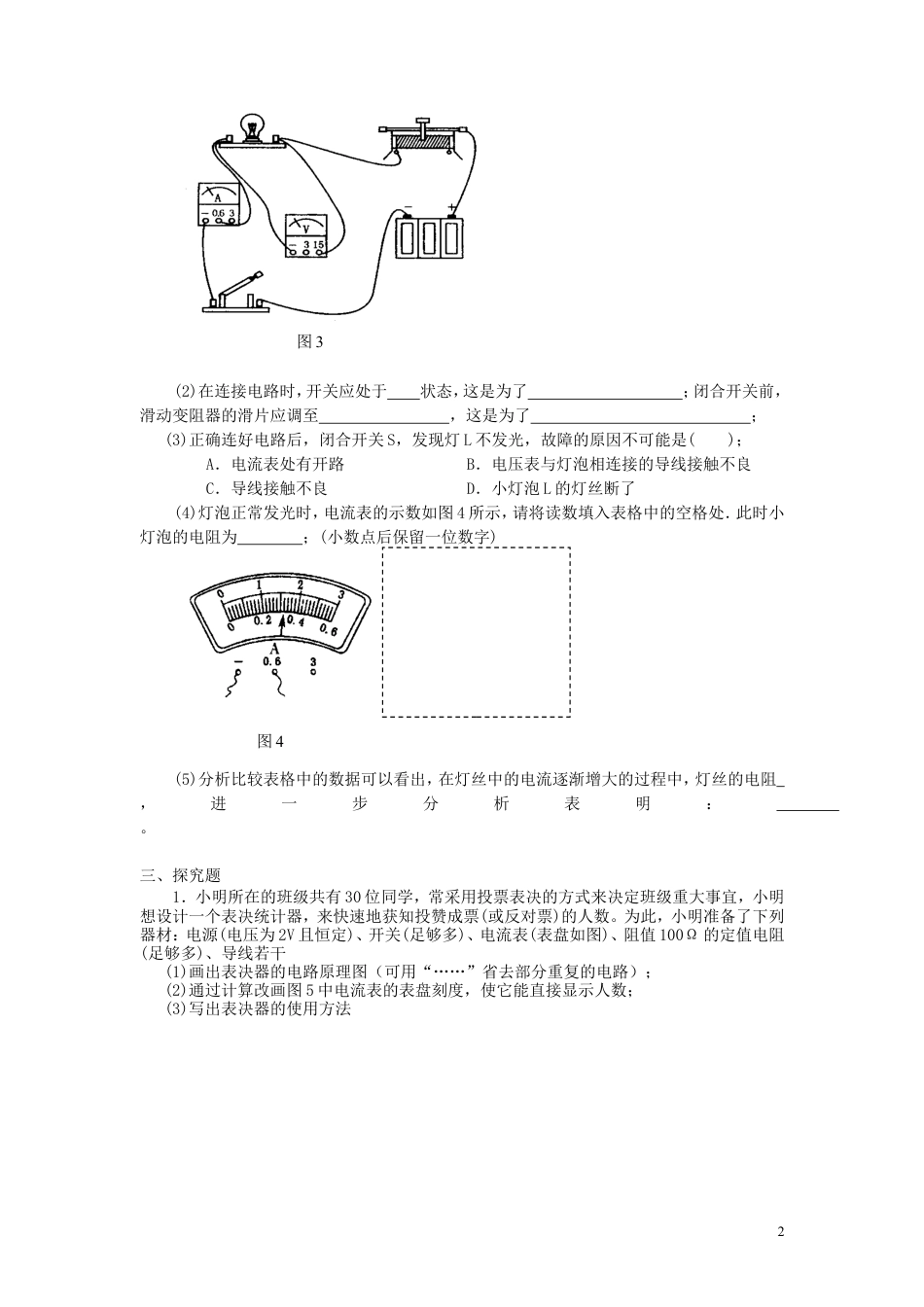

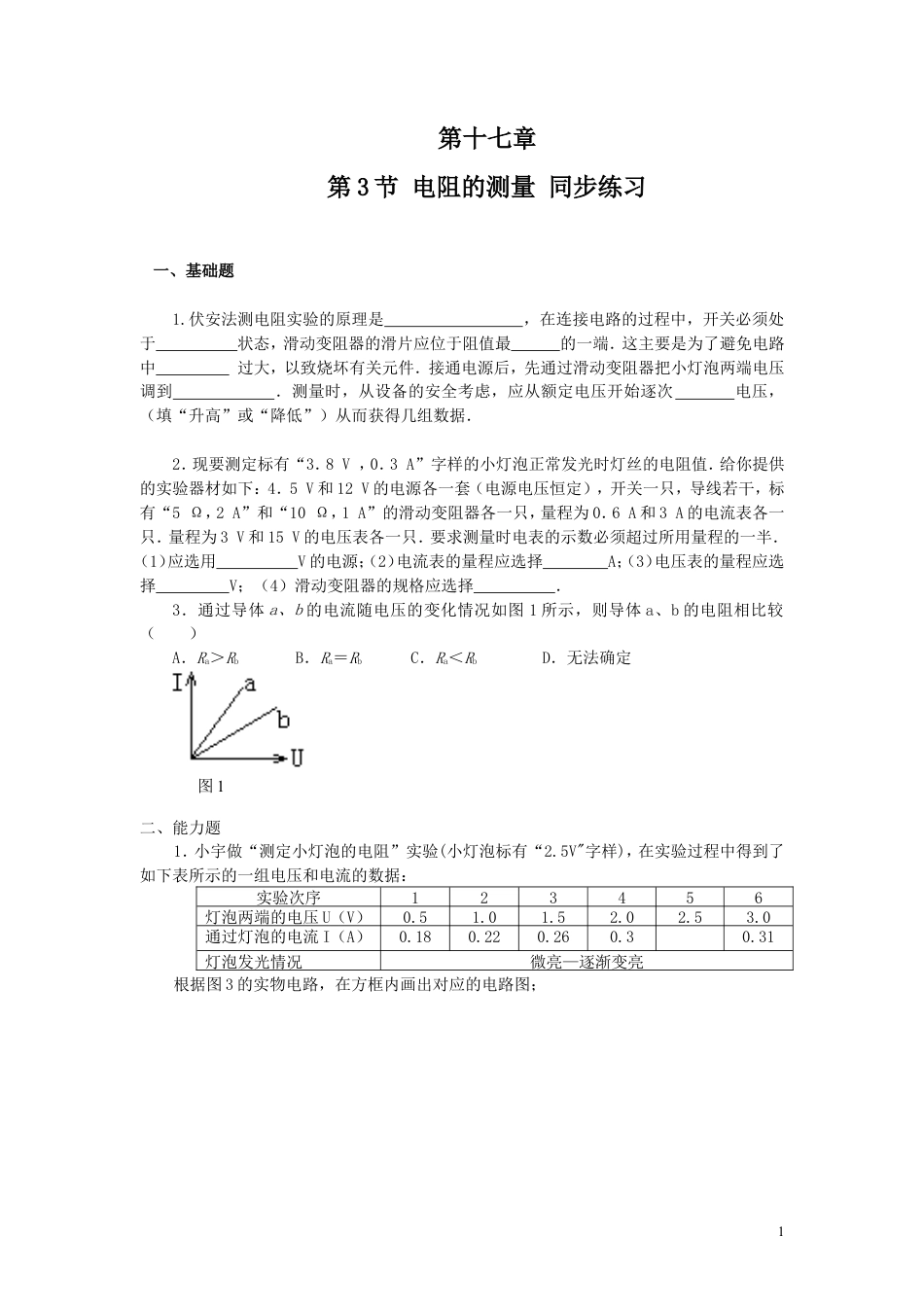

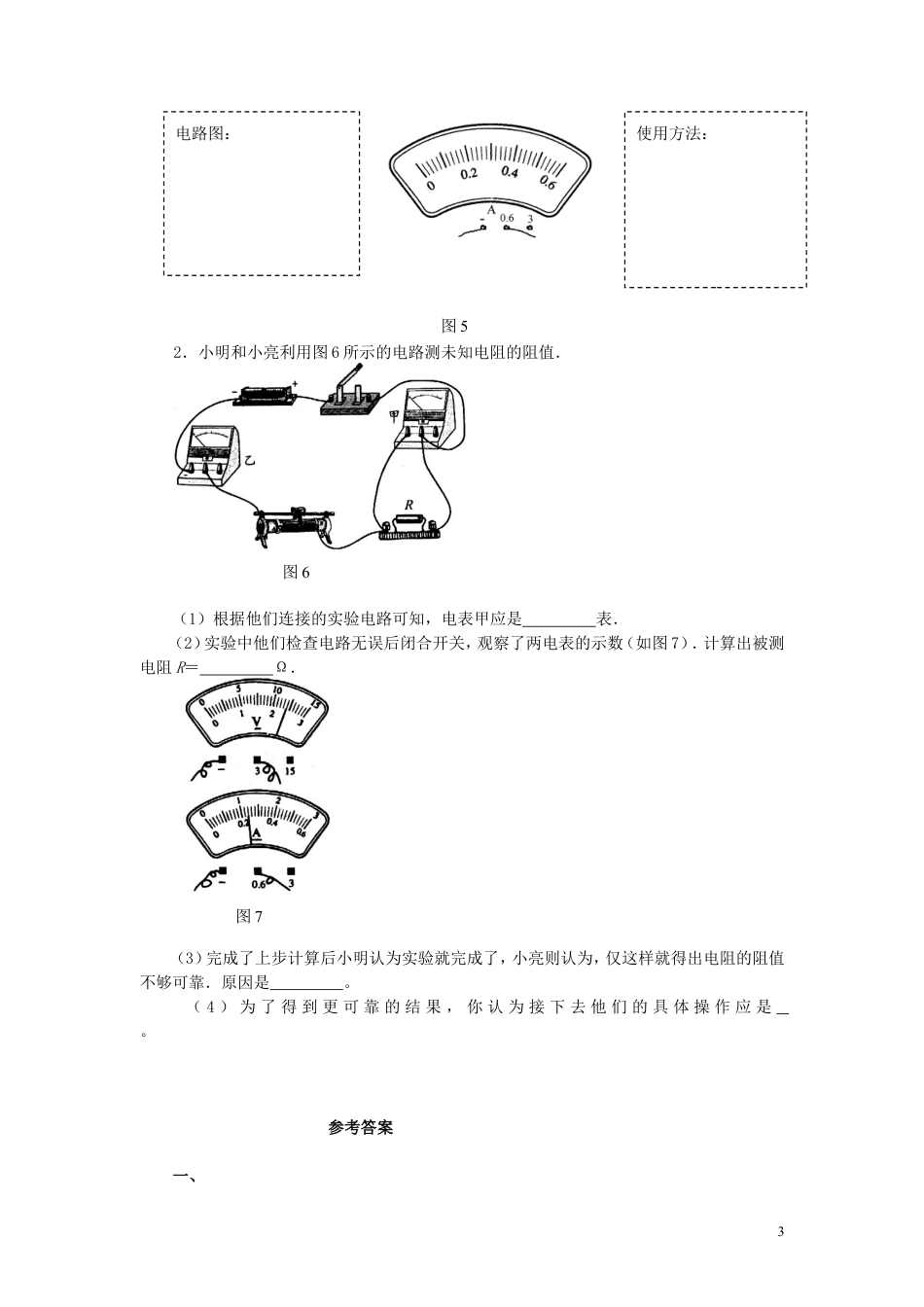

第十七章第3节电阻的测量同步练习一、基础题1.伏安法测电阻实验的原理是，在连接电路的过程中，开关必须处于状态，滑动变阻器的滑片应位于阻值最的一端．这主要是为了避免电路中过大，以致烧坏有关元件．接通电源后，先通过滑动变阻器把小灯泡两端电压调到．测量时，从设备的安全考虑，应从额定电压开始逐次电压，（填“升高”或“降低”）从而获得几组数据．www.21-cn-jy.com2．现要测定标有“3．8V，0．3A”字样的小灯泡正常发光时灯丝的电阻值．给你提供的实验器材如下：4．5V和12V的电源各一套（电源电压恒定），开关一只，导线若干，标有“5Ω，2A”和“10Ω，1A”的滑动变阻器各一只，量程为0．6A和3A的电流表各一只．量程为3V和15V的电压表各一只．要求测量时电表的示数必须超过所用量程的一半．（1）应选用V的电源；（2）电流表的量程应选择A；（3）电压表的量程应选择V；（4）滑动变阻器的规格应选择．3．通过导体a、b的电流随电压的变化情况如图1所示，则导体a、b的电阻相比较（）A．Ra＞RbB．Ra＝RbC．Ra＜RbD．无法确定二、能力题1．小宇做“测定小灯泡的电阻”实验(小灯泡标有“2.5V"字样)，在实验过程中得到了如下表所示的一组电压和电流的数据：2·1·c·n·j·y实验次序123456灯泡两端的电压U（V）0.51.01.52.02.53.0通过灯泡的电流I（A）0.180.220.260.30.31灯泡发光情况微亮—逐渐变亮根据图3的实物电路，在方框内画出对应的电路图；图11(2)在连接电路时，开关应处于状态，这是为了；闭合开关前，滑动变阻器的滑片应调至，这是为了；(3)正确连好电路后，闭合开关S，发现灯L不发光，故障的原因不可能是()；A．电流表处有开路B．电压表与灯泡相连接的导线接触不良C．导线接触不良D．小灯泡L的灯丝断了(4)灯泡正常发光时，电流表的示数如图4所示，请将读数填入表格中的空格处．此时小灯泡的电阻为；(小数点后保留一位数字)21世纪教育网版权所有(5)分析比较表格中的数据可以看出，在灯丝中的电流逐渐增大的过程中，灯丝的电阻，进一步分析表明：。三、探究题1．小明所在的班级共有30位同学，常采用投票表决的方式来决定班级重大事宜，小明想设计一个表决统计器，来快速地获知投赞成票(或反对票)的人数。为此，小明准备了下列器材：电源(电压为2V且恒定)、开关(足够多)、电流表(表盘如图)、阻值100Ω的定值电阻(足够多)、导线若干21教育网(1)画出表决器的电路原理图（可用“……”省去部分重复的电路）；(2)通过计算改画图5中电流表的表盘刻度，使它能直接显示人数；(3)写出表决器的使用方法图3图422．小明和小亮利用图6所示的电路测未知电阻的阻值．（1）根据他们连接的实验电路可知，电表甲应是表．（2）实验中他们检查电路无误后闭合开关，观察了两电表的示数（如图7）．计算出被测电阻R＝Ω．21·世纪*教育网（3）完成了上步计算后小明认为实验就完成了，小亮则认为，仅这样就得出电阻的阻值不够可靠．原因是。www-2-1-cnjy-com（4）为了得到更可靠的结果，你认为接下去他们的具体操作应是。21·cn·jy·com参考答案一、电路图：使用方法：图5图6图731R=U/I、断开、大、电流、额定电压、升高；2.4.5、15、0.6、10Ω、1A3.C二、1.(1)略；(2)断开、避免接线错误损坏电路元件、最大阻值处、保护电路；（3）B；（4）9.6Ω；（5）变大、灯丝的电阻随温度的升高而增大21cnjy.com三、1.(1)（2）如下图所示；(3)使用方法：使用0～0.6A量程，投赞成票的同学闭合开关(反对、弃权者都不动作)，读出电流表上的人数，即为赞成人数。【来源：21·世纪·教育·网】2．（1）电压；（2）10；（3）单独一次测量的结果误差可能较大；（4）调节滑动变阻器，改变定值电阻两端的电压和通过的电流，多次测量求平均值。4
