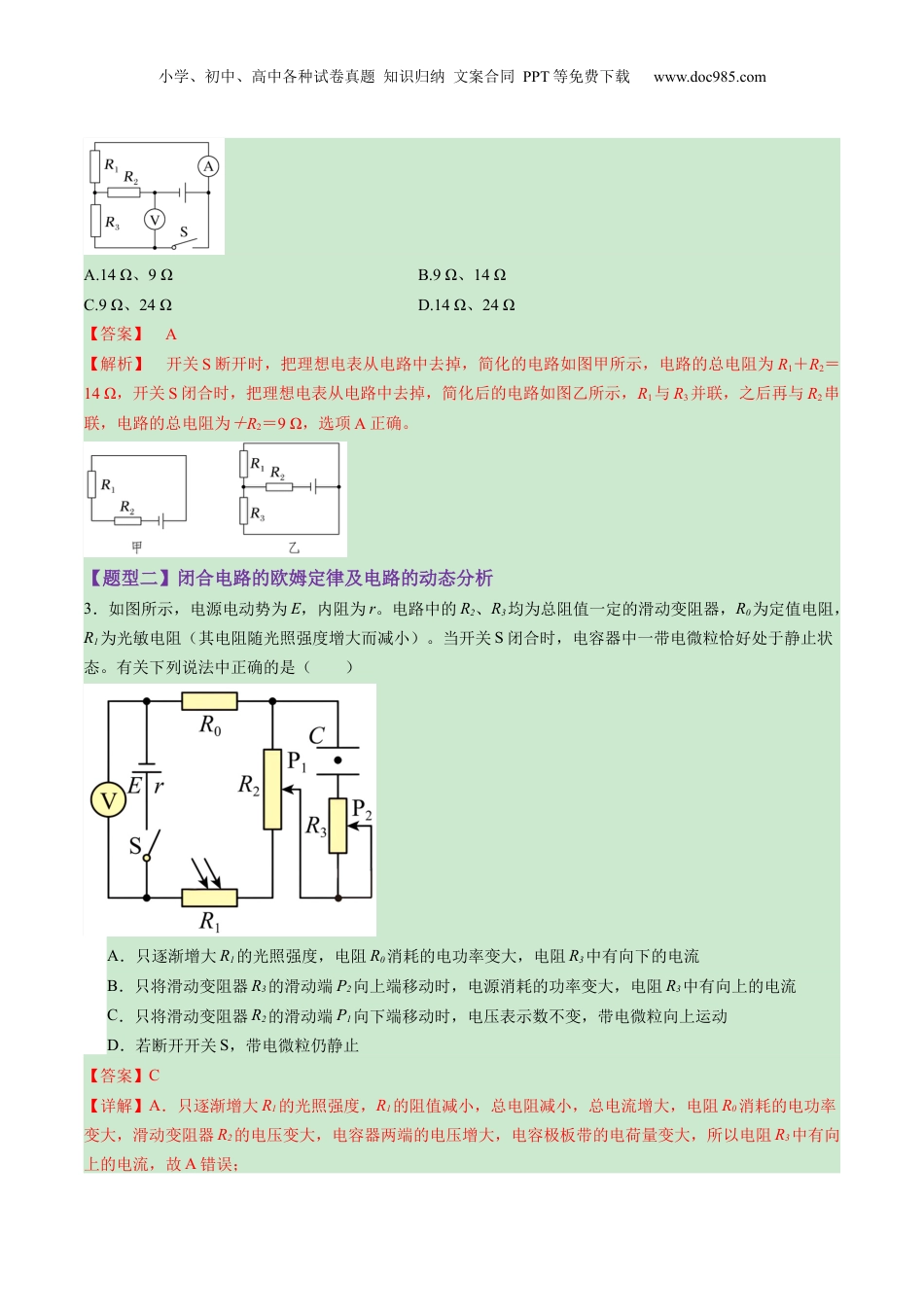

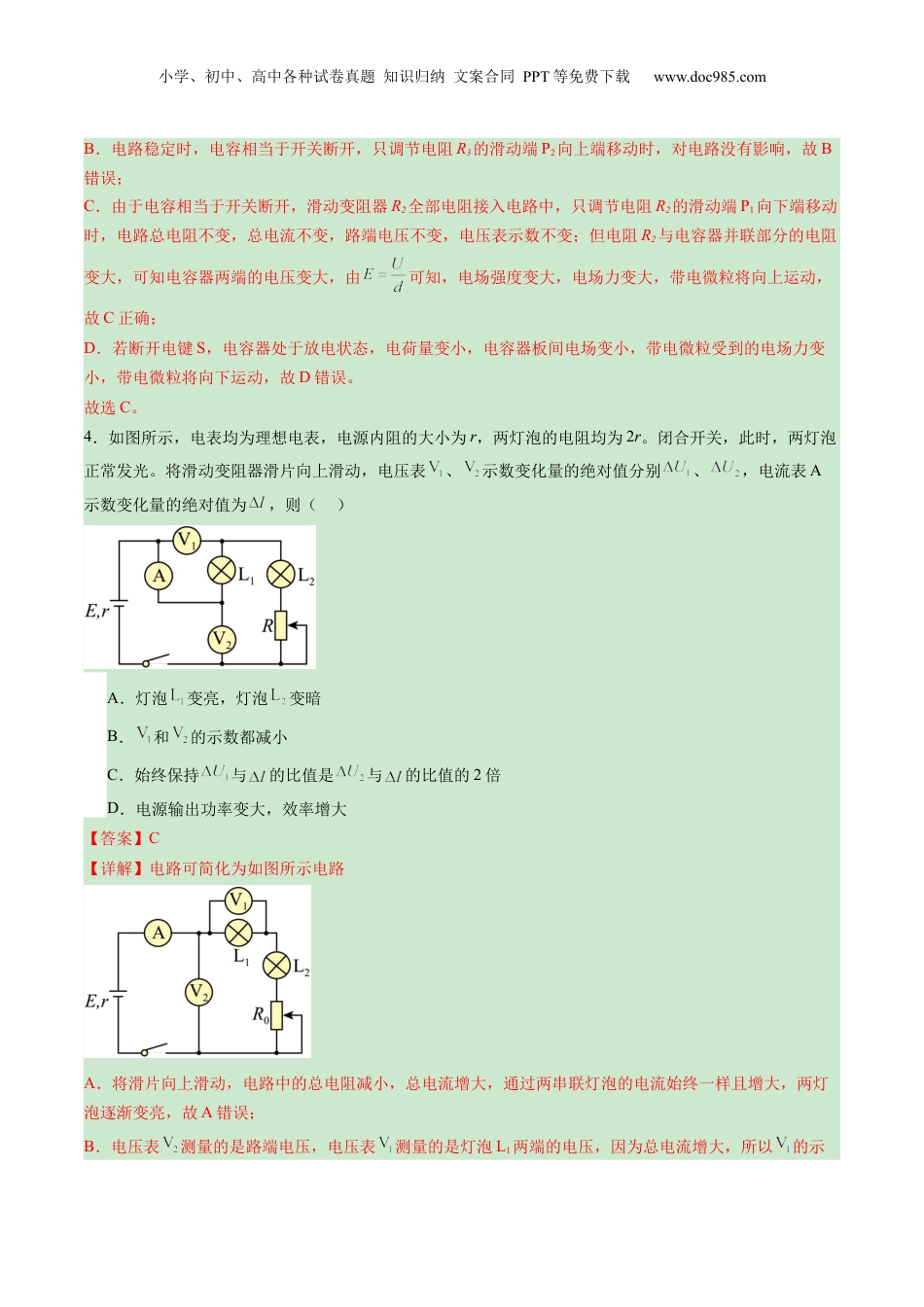

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第40讲电路的基本概念及规律目录01模拟基础练【题型一】串、并联电路的规律及应用【题型二】闭合电路的欧姆定律及电路的动态分析【题型三】闭合电路的功率和效率问题【题型四】电源的U－I图像与电阻的U－I图像的比较02重难创新练【题型一】串、并联电路的规律及应用1.如图所示，电路两端的电压U保持不变，电阻R1、R2、R3消耗的电功率一样大，则R1∶R2∶R3是()A.111∶∶B.411∶∶C.144∶∶D.122∶∶【答案】C【解析】电阻R1、R2、R3消耗的电功率一样大，R2、R3并联则U2＝U3，由P＝＝UI，可知R2∶R3＝11∶，I2＝I3，R2、R3并联后与R1串联，则I1＝I2＋I3，可知I1＝2I2，对R1、R2，由P＝I2R，可知R1∶R2＝I∶I＝14∶，可得R1∶R2∶R3＝144∶∶，故C正确。2.如图所示电路中，电源的内阻不计，R1＝R3＝10Ω，R2＝4Ω，电流表、电压表均视为理想电表，开关S断开与闭合时，电路的总电阻分别为()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA.14Ω、9ΩB.9Ω、14ΩC.9Ω、24ΩD.14Ω、24Ω【答案】A【解析】开关S断开时，把理想电表从电路中去掉，简化的电路如图甲所示，电路的总电阻为R1＋R2＝14Ω，开关S闭合时，把理想电表从电路中去掉，简化后的电路如图乙所示，R1与R3并联，之后再与R2串联，电路的总电阻为＋R2＝9Ω，选项A正确。【题型二】闭合电路的欧姆定律及电路的动态分析3．如图所示，电源电动势为E，内阻为r。电路中的R2、R3均为总阻值一定的滑动变阻器，R0为定值电阻，R1为光敏电阻（其电阻随光照强度增大而减小）。当开关S闭合时，电容器中一带电微粒恰好处于静止状态。有关下列说法中正确的是（）A．只逐渐增大R1的光照强度，电阻R0消耗的电功率变大，电阻R3中有向下的电流B．只将滑动变阻器R3的滑动端P2向上端移动时，电源消耗的功率变大，电阻R3中有向上的电流C．只将滑动变阻器R2的滑动端P1向下端移动时，电压表示数不变，带电微粒向上运动D．若断开开关S，带电微粒仍静止【答案】C【详解】A．只逐渐增大R1的光照强度，R1的阻值减小，总电阻减小，总电流增大，电阻R0消耗的电功率变大，滑动变阻器R2的电压变大，电容器两端的电压增大，电容极板带的电荷量变大，所以电阻R3中有向上的电流，故A错误；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comB．电路稳定时，电容相当于开关断开，只调节电阻R3的滑动端P2向上端移动时，对电路没有影响，故B错误；C．由于电容相当于开关断开，滑动变阻器R2全部电阻接入电路中，只调节电阻R2的滑动端P1向下端移动时，电路总电阻不变，总电流不变，路端电压不变，电压表示数不变；但电阻R2与电容器并联部分的电阻变大，可知电容器两端的电压变大，由可知，电场强度变大，电场力变大，带电微粒将向上运动，故C正确；D．若断开电键S，电容器处于放电状态，电荷量变小，电容器板间电场变小，带电微粒受到的电场力变小，带电微粒将向下运动，故D错误。故选C。4．如图所示，电表均为理想电表，电源内阻的大小为r，两灯泡的电阻均为2r。闭合开关，此时，两灯泡正常发光。将滑动变阻器滑片向上滑动，电压表、示数变化量的绝对值分别、，电流表A示数变化量的绝对值为，则（）A．灯泡变亮，灯泡变暗B．和的示数都减小C．始终保持与的比值是与的比值的2倍D．电源输出功率变大，效率增大【答案】C【详解】电路可简化为如图所示电路A．将滑片向上滑动，电路中的总电阻减小，总电流增大，通过两串联灯泡的电流始终一样且增大，两灯泡逐渐变亮，故A错误；B．电压表测量的是路端电压，电压表测量的是灯泡L1两端的电压，因为总电流增大，所以的示小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com数增大，的示数减小，故B错误；C．根据闭合电路欧姆定律可知则与的比值是与的比值的2倍，故C正确；D．当外电路电阻越接近电源内阻时，电源输出功率越大，滑动变阻器滑片向上滑动，外电阻与电源内阻相差越来越小，电源输出功率变大，电源的效率由于外电阻减小，则效率减小，故D错误；故选C。5．如图...
