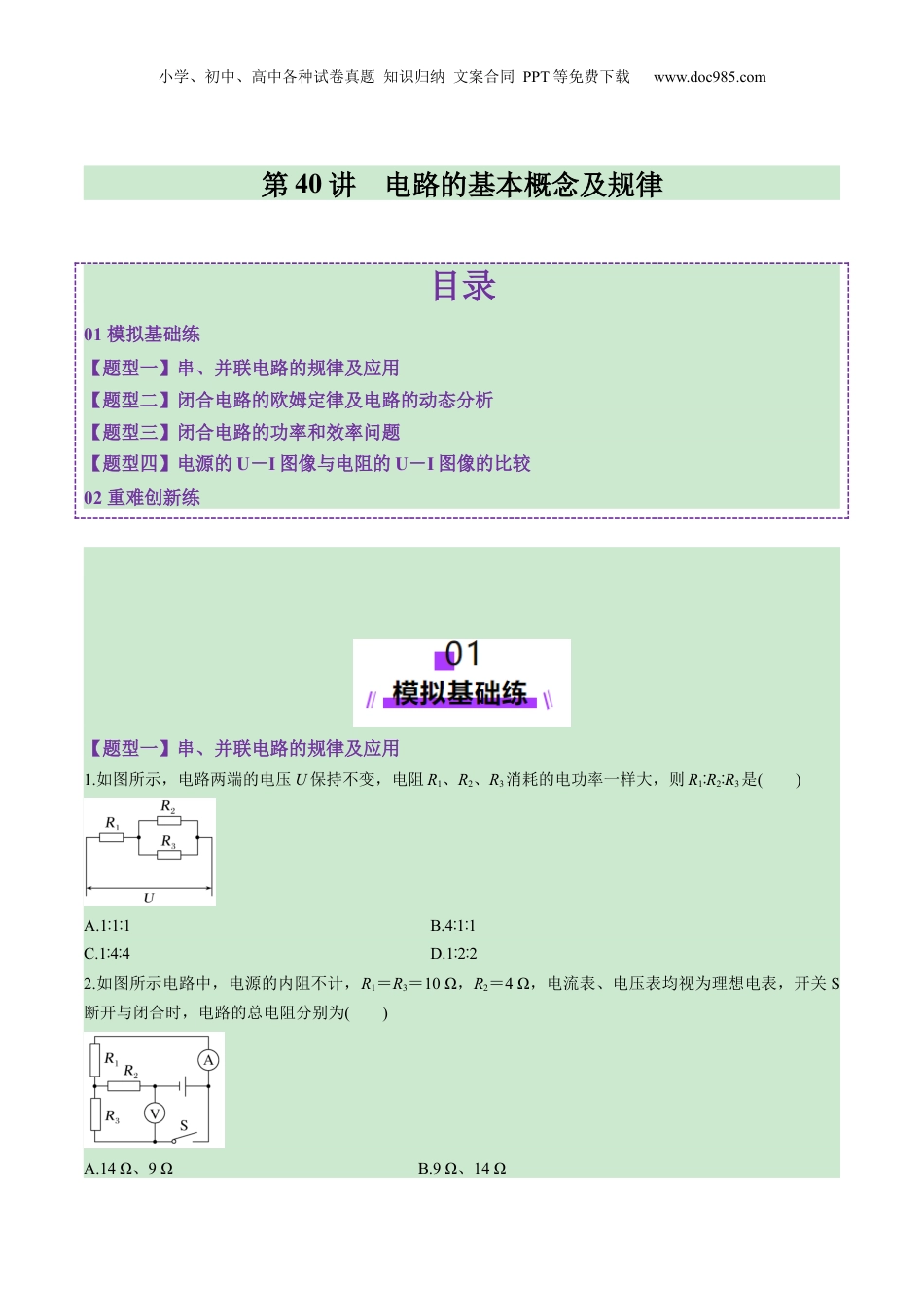

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第40讲电路的基本概念及规律目录01模拟基础练【题型一】串、并联电路的规律及应用【题型二】闭合电路的欧姆定律及电路的动态分析【题型三】闭合电路的功率和效率问题【题型四】电源的U－I图像与电阻的U－I图像的比较02重难创新练【题型一】串、并联电路的规律及应用1.如图所示，电路两端的电压U保持不变，电阻R1、R2、R3消耗的电功率一样大，则R1∶R2∶R3是()A.111∶∶B.411∶∶C.144∶∶D.122∶∶2.如图所示电路中，电源的内阻不计，R1＝R3＝10Ω，R2＝4Ω，电流表、电压表均视为理想电表，开关S断开与闭合时，电路的总电阻分别为()A.14Ω、9ΩB.9Ω、14Ω小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC.9Ω、24ΩD.14Ω、24Ω【题型二】闭合电路的欧姆定律及电路的动态分析3．如图所示，电源电动势为E，内阻为r。电路中的R2、R3均为总阻值一定的滑动变阻器，R0为定值电阻，R1为光敏电阻（其电阻随光照强度增大而减小）。当开关S闭合时，电容器中一带电微粒恰好处于静止状态。有关下列说法中正确的是（）A．只逐渐增大R1的光照强度，电阻R0消耗的电功率变大，电阻R3中有向下的电流B．只将滑动变阻器R3的滑动端P2向上端移动时，电源消耗的功率变大，电阻R3中有向上的电流C．只将滑动变阻器R2的滑动端P1向下端移动时，电压表示数不变，带电微粒向上运动D．若断开开关S，带电微粒仍静止4．如图所示，电表均为理想电表，电源内阻的大小为r，两灯泡的电阻均为2r。闭合开关，此时，两灯泡正常发光。将滑动变阻器滑片向上滑动，电压表、示数变化量的绝对值分别、，电流表A示数变化量的绝对值为，则（）A．灯泡变亮，灯泡变暗B．和的示数都减小C．始终保持与的比值是与的比值的2倍D．电源输出功率变大，效率增大5．如图所示，电路两端加恒定电压U，电路稳定后，灯泡L正常发光，然后向右移动滑动变阻器R的滑片，在此过程中（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．灯泡L逐渐变暗B．定值电阻两端电压逐渐减小C．电容器C所带的电荷量逐渐增大D．定值电阻中有水平向右的电流6．如图所示电路，电源内阻很小可忽略不计。开关S闭合后，在变阻器的滑动端向下滑动的过程中（）A．电压表示数减小、电流表示数减小B．电源的效率增大C．电阻消耗的功率增大D．电阻和滑动变阻器消耗的总功率减小【题型三】闭合电路的功率和效率问题7．如图甲所示的U-Ⅰ图像为某电源的路端电压与电流的关系图线。将此电源与一个线圈电阻为0.4Ω的电动机和“4V，2W”的灯泡串联接入电路，如图乙所示。电动机正常工作，灯泡也正常发光。下列说法正确的是（）A．电源电动势为9V，内阻为2.25ΩB．电路中的电流为1AC．电动机的工作效率约为96%D．电源效率约为80%8．如图，在图甲的电路中，是可变电阻，是定值电阻，阻值4Ω。实验时调节的阻值，得到各组电小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com压表和电流表数据，用这些数据在坐标纸上描点、拟合，作出的图像如图乙中AB所示。a和b分别为的滑片在不同位置时，其接入电路的电阻的图像。电压表和电流表均看作理想电表。下列说法正确的是（）A．该电源电动势为2.5V，内阻5ΩB．A、B状态对应的电源的效率C．当时，消耗功率最大D．当电流为0.2A时，滑动变阻器接入电路的电阻为7.5Ω9．如图所示，R1为定值电阻，R2为可变电阻，E为电源电动势，r为电源的内电阻，以下说法中正确的是（）A．当R2=R1+r时，R2上获得最大功率B．当R1=R2+r时，R1上获得最大功率C．当R2=0时，R1上获得功率不一定最大D．当R2=0时，电源的总功率不一定最大10．某实验小组拆下一个小电风扇的电动机，他们把它接入某电路（图未画出），发现它不转动，用电压表测得它两端的电压，流过它的电流。该小组又设计了如图所示的实验电路，已知电源的电动势E=10V，内阻小灯泡的额定电压U=2V，额定功率P=2W。闭合开关S，调节电阻箱的阻值，当时，灯泡恰好正常发光，电动机正常工作，根据以上信息，可知（）A．电动机线圈的电阻为5Ω小学、...
