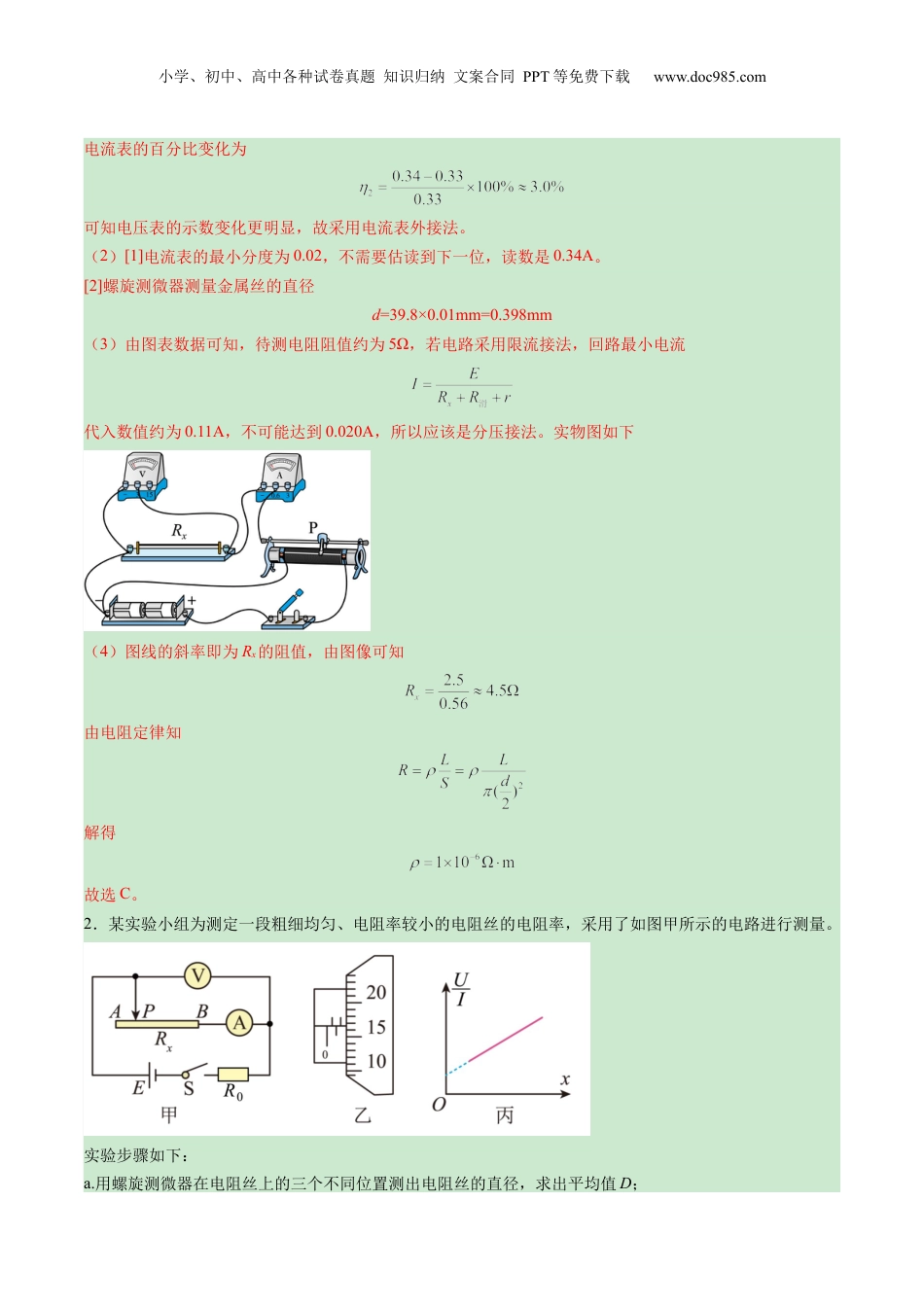

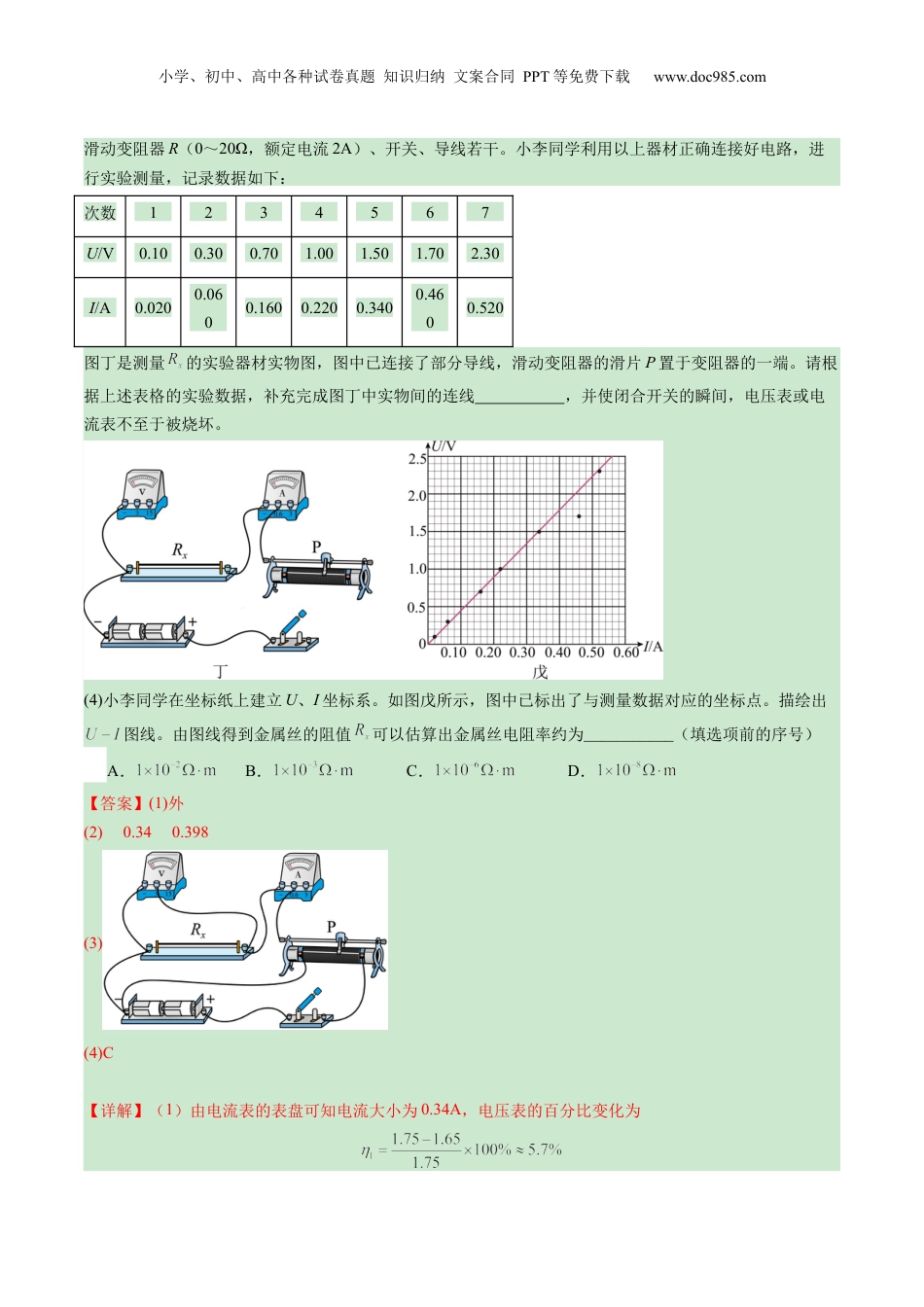

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第42讲重点实验：测量金属丝的电阻率目录01模拟基础练【题型一】教材原型实验【题型二】实验拓展与创新02重难创新练【题型一】教材原型实验1．小李同学在“测定金属的电阻率”实验中。(1)因电表内阻未知，用如图甲所示的电路来判定电流表该内接还是外接。正确连线后，合上开关S，将滑动变阻器的滑片P移至合适位置。单刀双掷开关K掷到1，电压表的读数，电流表的示数如图乙所示；将K掷到2，电压表和电流表的读数分别为，．由此可知应采用电流表（填“内”或“外”）接法。(2)完成上述实验后，小李同学进一步尝试用其他方法进行实验：此时所用测量仪器均已校准。待测金属丝接入电路部分的平均长度为50.00cm。如乙图，电流表的读数是A；如丙图，用螺旋测微器测量金属丝的直径mm。(3)用伏安法测金属丝的电阻，实验所用器材为：电池组（电动势3V，内阻约1Ω）、电流表、电压表、小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com滑动变阻器R（0～20Ω，额定电流2A）、开关、导线若干。小李同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：次数1234567U/V0.100.300.701.001.501.702.30I/A0.0200.0600.1600.2200.3400.4600.520图丁是测量的实验器材实物图，图中已连接了部分导线，滑动变阻器的滑片P置于变阻器的一端。请根据上述表格的实验数据，补充完成图丁中实物间的连线，并使闭合开关的瞬间，电压表或电流表不至于被烧坏。(4)小李同学在坐标纸上建立U、I坐标系。如图戊所示，图中已标出了与测量数据对应的坐标点。描绘出图线。由图线得到金属丝的阻值可以估算出金属丝电阻率约为___________（填选项前的序号）A．B．C．D．【答案】(1)外(2)0.340.398(3)(4)C【详解】（1）由电流表的表盘可知电流大小为0.34A，电压表的百分比变化为小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com电流表的百分比变化为可知电压表的示数变化更明显，故采用电流表外接法。（2）[1]电流表的最小分度为0.02，不需要估读到下一位，读数是0.34A。[2]螺旋测微器测量金属丝的直径d=39.8×0.01mm=0.398mm（3）由图表数据可知，待测电阻阻值约为5Ω，若电路采用限流接法，回路最小电流代入数值约为0.11A，不可能达到0.020A，所以应该是分压接法。实物图如下（4）图线的斜率即为Rx的阻值，由图像可知由电阻定律知解得故选C。2．某实验小组为测定一段粗细均匀、电阻率较小的电阻丝的电阻率，采用了如图甲所示的电路进行测量。实验步骤如下：a.用螺旋测微器在电阻丝上的三个不同位置测出电阻丝的直径，求出平均值D；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comb.调节电阻丝上的导电夹P的位置，用毫米刻度尺测量并记录导电夹P到电阻丝右端B的长度x；闭合开关S，记录电压表的示数U、电流表的示数I；c.改变电阻丝上导电夹P的位置，重复步骤b，记录多组x、U、I的值。(1)螺旋测微器某次测量的结果如图乙所示，其示数为mm。(2)R0在电路中的作用是。(3)若选用某组U、I值，用算出电阻丝连入电路的电阻Rx，则计算值与真实值相比（填“偏小”“相等”或“偏大”）。(4)根据多组测量得到的实验数据绘出图像如图丙所示，若图线斜率为k，则电阻丝的电阻率（用已知或测量出的物理量的符号表示）；电流表内阻对电阻率的测量（填“有”或“没有”）影响。【答案】(1)1.662(2)保护电路(3)偏大(4)没有【详解】（1）根据题图乙的螺旋测微器可知，其示数（2）R0在电路中可保护电路。（3）由题图甲可知，电压表测量的是Rx和电流表的电压，电流表测量的是流过Rx的电流，若用算出电阻丝连入电路的电阻Rx，则计算值与真实值相比偏大。（4）[1][2]根据电阻的决定式可知，电阻丝连入电路的电阻设电流表的内阻为RA，根据欧姆定律可知根据题图丙的图像可知解得电流表内阻对电阻率的测量没有影响。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com3．某小组测量一段电阻丝的电阻率，先用欧姆表测出其阻值约为，为了较准确的测量，选用以下仪器...
