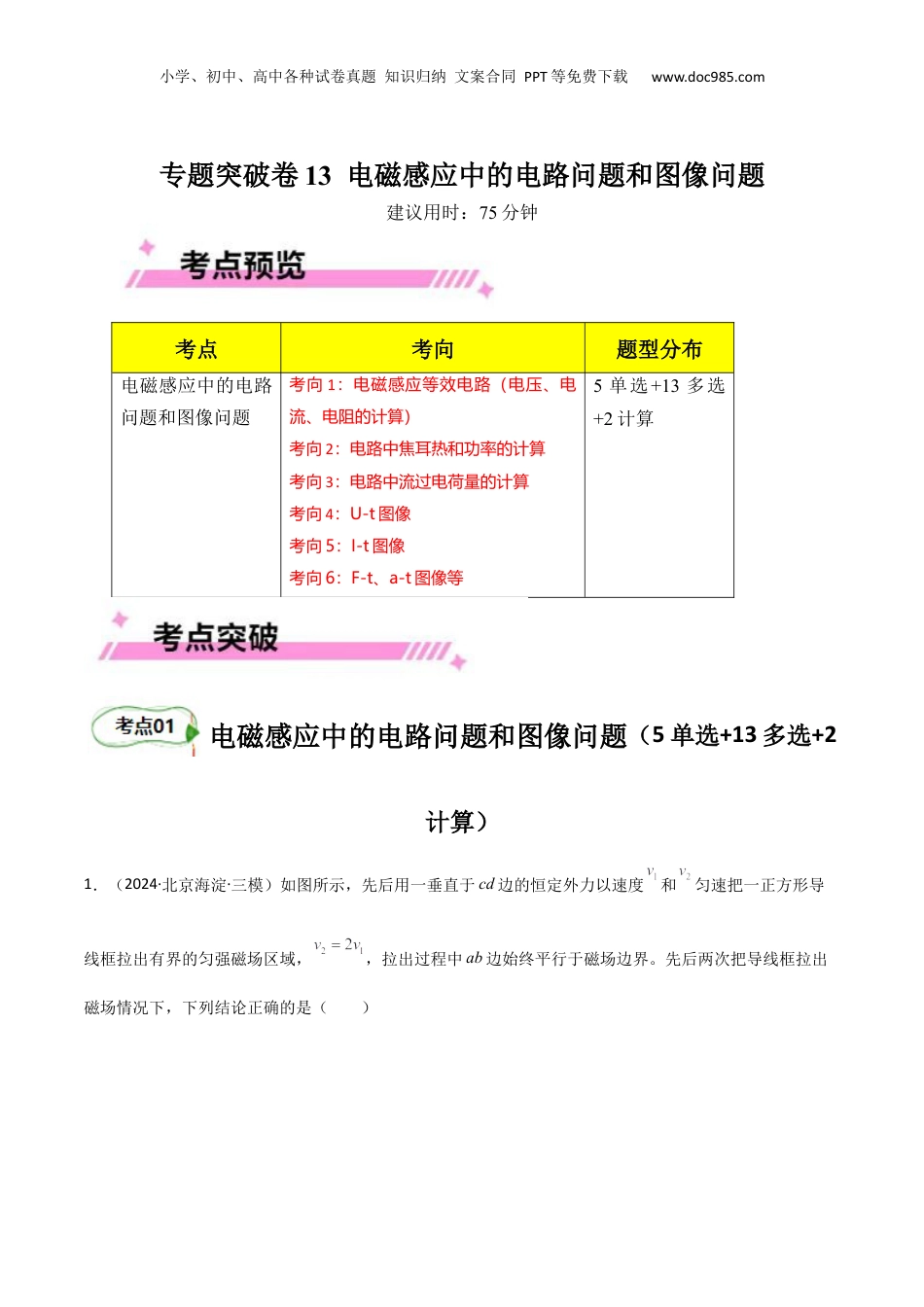

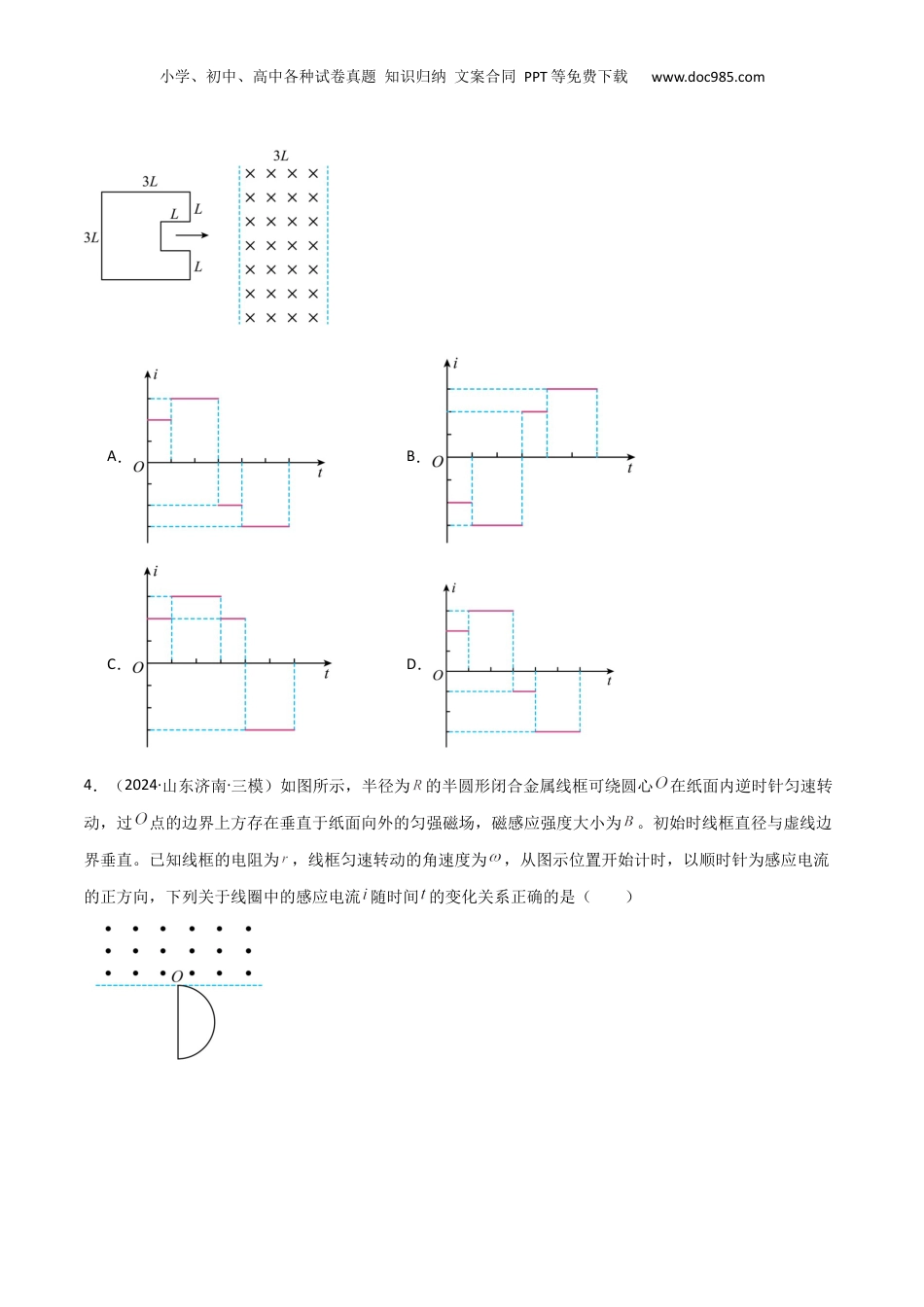

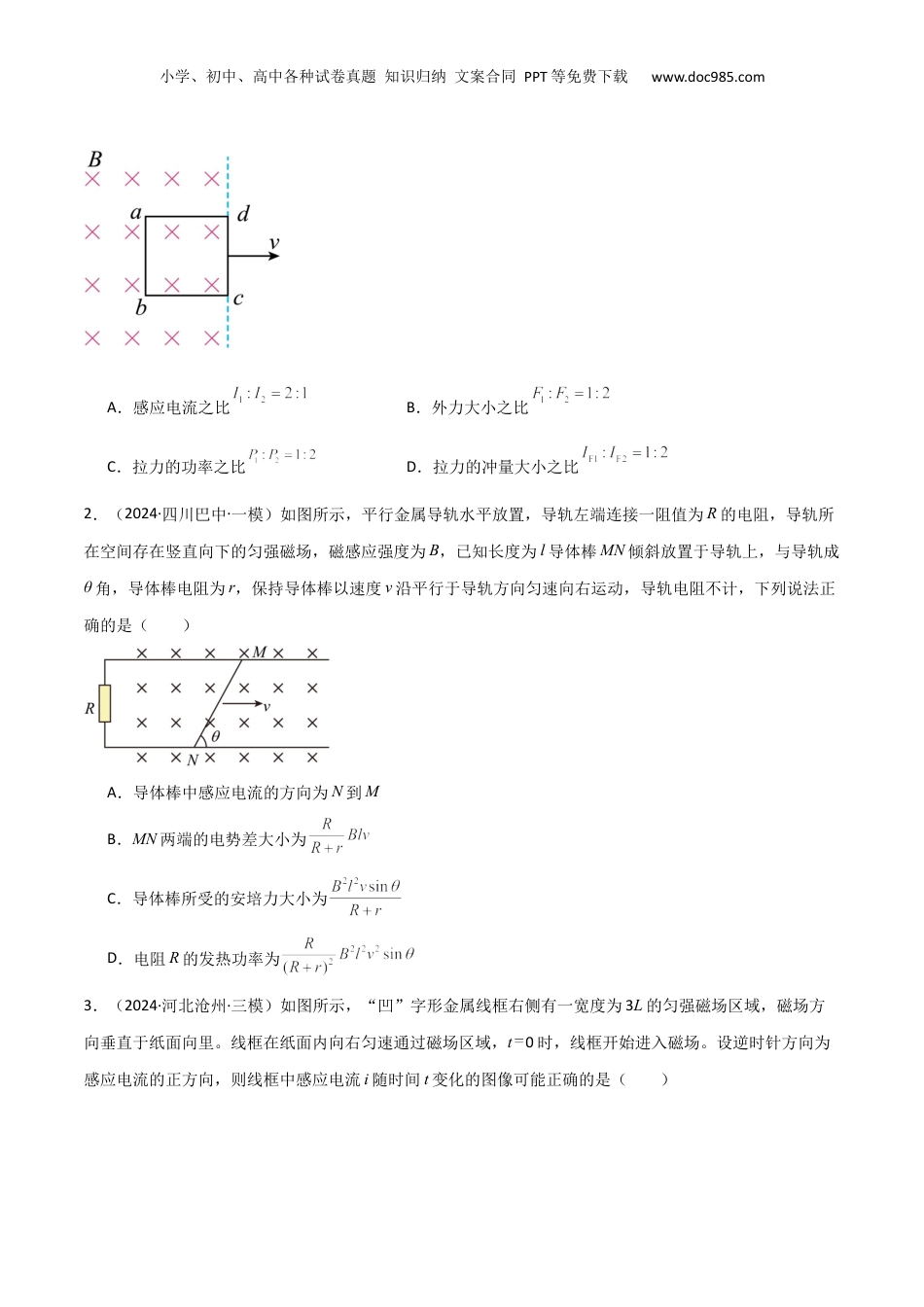

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com专题突破卷13电磁感应中的电路问题和图像问题建议用时：75分钟考点考向题型分布电磁感应中的电路问题和图像问题考向1：电磁感应等效电路（电压、电流、电阻的计算）考向2：电路中焦耳热和功率的计算考向3：电路中流过电荷量的计算考向4：U-t图像考向5：I-t图像考向6：F-t、a-t图像等5单选+13多选+2计算电磁感应中的电路问题和图像问题（5单选+13多选+2计算）1．（2024·北京海淀·三模）如图所示，先后用一垂直于cd边的恒定外力以速度和匀速把一正方形导线框拉出有界的匀强磁场区域，，拉出过程中ab边始终平行于磁场边界。先后两次把导线框拉出磁场情况下，下列结论正确的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．感应电流之比B．外力大小之比C．拉力的功率之比D．拉力的冲量大小之比2．（2024·四川巴中·一模）如图所示，平行金属导轨水平放置，导轨左端连接一阻值为R的电阻，导轨所在空间存在竖直向下的匀强磁场，磁感应强度为B，已知长度为l导体棒MN倾斜放置于导轨上，与导轨成θ角，导体棒电阻为r，保持导体棒以速度v沿平行于导轨方向匀速向右运动，导轨电阻不计，下列说法正确的是（）A．导体棒中感应电流的方向为N到MB．MN两端的电势差大小为C．导体棒所受的安培力大小为D．电阻R的发热功率为3．（2024·河北沧州·三模）如图所示，“凹”字形金属线框右侧有一宽度为3L的匀强磁场区域，磁场方向垂直于纸面向里。线框在纸面内向右匀速通过磁场区域，t0时，线框开始进入磁场。设逆时针方向为感应电流的正方向，则线框中感应电流i随时间t变化的图像可能正确的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．B．C．D．4．（2024·山东济南·三模）如图所示，半径为的半圆形闭合金属线框可绕圆心在纸面内逆时针匀速转动，过点的边界上方存在垂直于纸面向外的匀强磁场，磁感应强度大小为。初始时线框直径与虚线边界垂直。已知线框的电阻为，线框匀速转动的角速度为，从图示位置开始计时，以顺时针为感应电流的正方向，下列关于线圈中的感应电流随时间的变化关系正确的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．B．C．D．5．（2023·山东菏泽·一模）如图所示，MNQP是边长为L和2L的矩形，在其由对角线划分的两个三角形区域内充满磁感应强度大小相等、方向相反的匀强磁场。边长为L的正方形导线框，在外力作用下水平向左匀速运动，线框左边始终与MN平行。设导线框中感应电流i逆时针流向为正。若时左边框与PQ重合，则左边框由PQ运动到MN的过程中，下列图像正确的是（）A．B．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．D．6．（2024·山东泰安·模拟预测）如图所示，两足够长且间距为L=1m的光滑平行导轨倾斜固定，倾角为θ=30°。导轨顶端接有两个灯泡，灯泡甲的规格为（3W，3V），灯泡乙的规格为（6W，3V），在与导轨垂直的虚线ab、cd内有垂直于斜面向下的匀强磁场。第一次只闭合开关S1，让导体棒从虚线ab上方x=1.6m处垂直导轨由静止释放，导体棒恰好能匀速通过磁场区域，且灯泡甲正常发光；第二次同时闭合开关S1、S2，仍将导体棒从原位置释放，已知bd间距离为l=0.5m，导体棒电阻r=1Ω，忽略温度对灯泡电阻丝的影响，重力加速度为g=10m/s2。导体棒运动过程中始终与导轨垂直，导轨电阻不计，下列说法正确的是（）A．磁场磁感应强度大小为1TB．导体棒的质量为0.1kgC．第二次导体棒进入磁场前后加速度大小不变D．第二次导体棒离开磁场时已达到匀速状态7．（2024·陕西西安·模拟预测）用一段横截面半径为r、电阻率为ρ、密度为d的均匀导体材料做成一个半径为的圆环，圆环竖直向下落入如图所示的径向磁场中，圆环的圆心始终在N极的轴线上，圆环所在位置的磁感应强度大小均为B。圆环在加速下落过程中某一时刻的速度为v，忽略电感的影响，下列说法正确的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．下落过程圆环...
