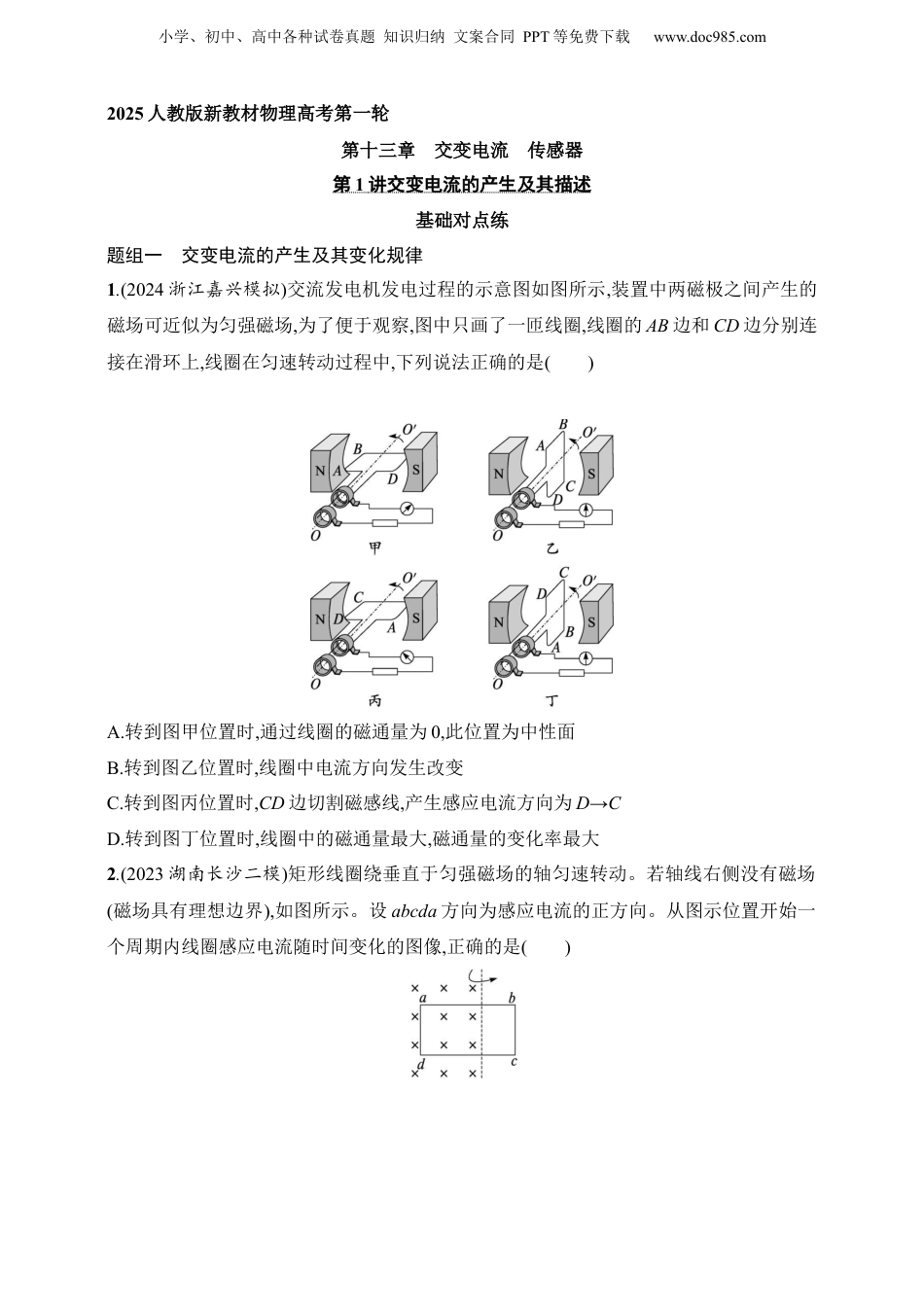

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2025人教版新教材物理高考第一轮第十三章交变电流传感器第1讲交变电流的产生及其描述基础对点练题组一交变电流的产生及其变化规律1.(2024浙江嘉兴模拟)交流发电机发电过程的示意图如图所示,装置中两磁极之间产生的磁场可近似为匀强磁场,为了便于观察,图中只画了一匝线圈,线圈的AB边和CD边分别连接在滑环上,线圈在匀速转动过程中,下列说法正确的是()A.转到图甲位置时,通过线圈的磁通量为0,此位置为中性面B.转到图乙位置时,线圈中电流方向发生改变C.转到图丙位置时,CD边切割磁感线,产生感应电流方向为D→CD.转到图丁位置时,线圈中的磁通量最大,磁通量的变化率最大2.(2023湖南长沙二模)矩形线圈绕垂直于匀强磁场的轴匀速转动。若轴线右侧没有磁场(磁场具有理想边界),如图所示。设abcda方向为感应电流的正方向。从图示位置开始一个周期内线圈感应电流随时间变化的图像,正确的是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com题组二描述交变电流的物理量3.(多选)如图甲所示,标有“220V40W”的电灯和标有“20μF300V”的电容器并联接到交流电源上,V为交流电压表。交流电源的输出电压如图乙所示,闭合开关S,下列判断正确的是()A.t=T2时刻,V的示数为零B.电灯恰正常发光C.电容器有可能被击穿D.交流电压表V的示数保持110❑√2V不变4.(2021浙江卷)如图所示,虚线是正弦式交变电流的图像,实线是另一交变电流的图像,它们的周期T和最大值Um相同,则实线所对应的交变电流的有效值U满足()A.U=Um2B.U=❑√2Um2C.U>❑√2Um2D.U<❑√2Um25.如图所示电路,电阻R1与电阻R2串联接在交变电源上,且R1=R2=10Ω,正弦式交变电流的表达式为u=20❑√2sin100πtV,R1和理想二极管D(正向电阻为零,反向电阻为无穷大)并联,则R2的电功率为()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA.10WB.15WC.25WD.30W综合提升练6.(2022广东卷)下图是简化的某种旋转磁极式发电机原理图。定子是仅匝数n不同的两线圈,n1>n2,二者轴线在同一平面内且相互垂直,两线圈到其轴线交点O的距离相等,且均连接阻值为R的电阻,转子是中心在O点的条形磁体,绕O点在该平面内匀速转动时,两线圈输出正弦式交变电流。不计线圈电阻、自感及两线圈间的相互影响,下列说法正确的是()A.两线圈产生的电动势的有效值相等B.两线圈产生的交变电流频率相等C.两线圈产生的电动势同时达到最大值D.两电阻消耗的电功率相等7.(多选)(2023山东济南质检)一台小型发电机结构示意图如图所示,线圈绕垂直匀强磁场方向的轴匀速转动,通过电刷接有一盏灯泡。已知线圈匝数为N,内阻为r,转动的周期为T,灯泡的电阻为9r,电压表的示数为U。从图示位置开始计时,下列说法正确的是()A.从开始计时到t=T4过程中,通过灯泡的电荷量为UT36rB.从开始计时到t=T2过程中,灯泡消耗的电能为U2T18r小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC.线圈产生的电动势瞬时值表达式为e=❑√2Ucos2πTtD.线圈转动过程中穿过线圈的磁通量的最大值为5❑√2UT9Nπ8.(多选)(2023湖南卷)某同学自制了一个手摇交流发电机,如图所示。大轮与小轮通过皮带传动(皮带不打滑),半径之比为4∶1,小轮与线圈固定在同一转轴上。线圈是由漆包线绕制而成的边长为L的正方形,共n匝,总阻值为R。磁体间磁场可视为磁感应强度大小为B的匀强磁场。大轮以角速度ω匀速转动,带动小轮及线圈绕转轴转动,转轴与磁场方向垂直。线圈通过导线、滑环和电刷连接一个阻值恒为R的灯泡。假设发电时灯泡能发光且工作在额定电压以内,下列说法正确的是()A.线圈转动的角速度为4ωB.灯泡两端电压有效值为3❑√2nBL2ωC.若用总长为原来两倍的相同漆包线重新绕制成边长仍为L的多匝正方形线圈,则灯泡两端电压有效值为4❑√2nBL2ω3D.若仅将小轮半径变为原来的两倍,则灯泡变得更亮小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com参考答案第十三章交变电流传感器第1讲交变电流的产生及其描述1.B解析转到图甲位置时,磁场与线圈平行,线圈的磁通量为0,中性面为磁通量最大...
