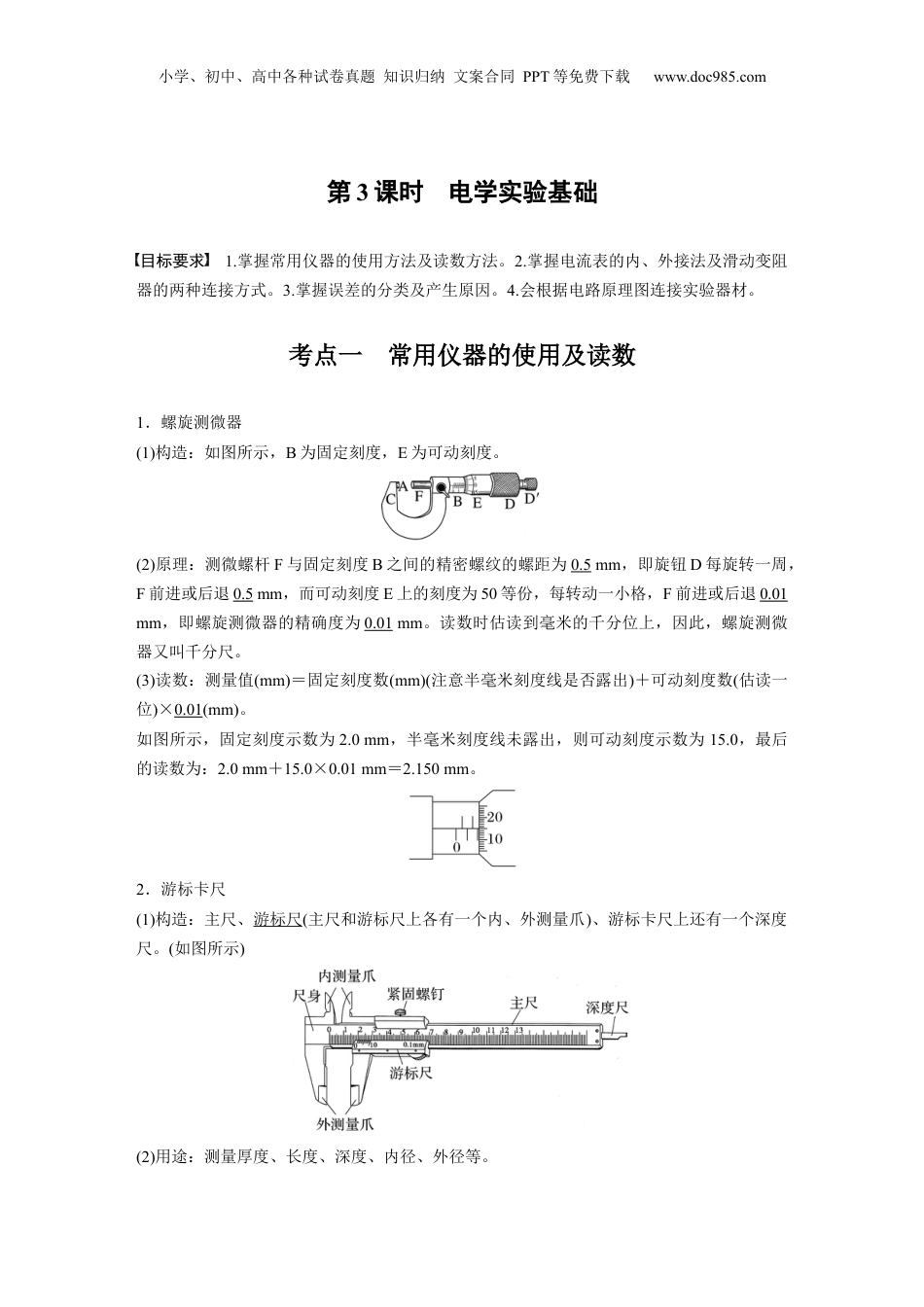

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第3课时电学实验基础目标要求1.掌握常用仪器的使用方法及读数方法。2.掌握电流表的内、外接法及滑动变阻器的两种连接方式。3.掌握误差的分类及产生原因。4.会根据电路原理图连接实验器材。考点一常用仪器的使用及读数1．螺旋测微器(1)构造：如图所示，B为固定刻度，E为可动刻度。(2)原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5mm，即旋钮D每旋转一周，F前进或后退0.5mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01mm，即螺旋测微器的精确度为0.01mm。读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺。(3)读数：测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)。如图所示，固定刻度示数为2.0mm，半毫米刻度线未露出，则可动刻度示数为15.0，最后的读数为：2.0mm＋15.0×0.01mm＝2.150mm。2．游标卡尺(1)构造：主尺、游标尺(主尺和游标尺上各有一个内、外测量爪)、游标卡尺上还有一个深度尺。(如图所示)(2)用途：测量厚度、长度、深度、内径、外径等。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(3)原理：利用主尺的单位刻度与游标尺的单位刻度之间固定的差值制成。不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度的总长度少1mm。常见的游标卡尺的游标尺上小等分刻度有10个的、20个的、50个的，其规格见下表：刻度格数(分度)刻度总长度每小格与1mm的差值精确度(可精确到)109mm0.1mm0.1mm2019mm0.05mm0.05mm5049mm0.02mm0.02mm(4)读数：若用x表示从主尺上读出的整毫米数，K表示从游标尺上读出的与主尺上某一刻度线对齐的格数，则记录结果表示为(x＋K×精确度)mm。3．常用电表的读数对于电压表和电流表的读数问题，首先要弄清电表量程，即指针指到最大刻度时电表允许通过的最大电压或电流，然后根据表盘总的刻度数确定精确度，按照指针的实际位置进行读数即可。(1)0～3V的电压表和0～3A的电流表的读数方法相同，此量程下的精确度分别是0.1V和0.1A，看清楚指针的实际位置，读到小数点后面两位。(2)对于0～15V量程的电压表，精确度是0.5V，在读数时只要求读到小数点后面一位，这时要求“格估读”，即读到0.1V。(3)对于0～0.6A量程的电流表，精确度是0.02A，在读数时只要求读到小数点后面两位，这时要求“半格估读”，即读到最小刻度的一半0.01A。注意：(1)最小分度是“1、0.1、0.01、…”，估到最小分度的时读(即估到最小分度的下读一位)。(2)最小分度是“2、0.2、0.02、…”，估到最小分度的时读(即估到最小分度的本位读)。(3)最小分度是“5、0.5、0.05、…”，估到最小分度的时读(即估到最小分度的本位读)。1．了更精确，游卡尺也需要估，如作为读数标读图读11.40mm。(×)2．游卡尺主尺上的字的位标数对应单为cm。(√)3．如，游卡尺图标读数为5.20mm。(×)4．如上，游卡尺图标读数为50.20mm，可化简写为50.2mm。(×)小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com例1(1)如图所示的三把游标卡尺，它们的游标尺从上至下分别为9mm长10等分、19mm长20等分、49mm长50等分，它们的读数依次为________mm，________mm，________mm。(2)读出下面各螺旋测微器的读数，甲：____mm，乙：________mm，丙：________mm。答案(1)17.723.853.18(2)4.0391.1003.515解析(1)最上面游卡尺：主尺题图标读数为17mm，游尺标读数为7×0.1mm＝0.7mm，最后果是结17mm＋0.7mm＝17.7mm。中游卡尺：主尺题图间标读数为23mm，游尺标读数为17×0.05mm＝0.85mm，最后果是结23mm＋0.85mm＝23.85mm。最下面游卡尺：主尺题图标读数为3mm，游尺标读数为9×0.02mm＝0.18mm，最后果是结3mm＋0.18mm＝3.18mm。(2)甲：(4＋3.9×0.01)mm＝4.039mm；乙：(1＋10.0×0.01)mm＝1.100mm；丙：(3＋0.5＋1.5×0.01)mm＝3.515mm。例2(1)如图甲所示的电表使用0.6A量程时，对应刻度盘上每一小格代表________A，图中表针示数为________A；当使用3A量程时，对应刻度盘中每一小格代表____...
