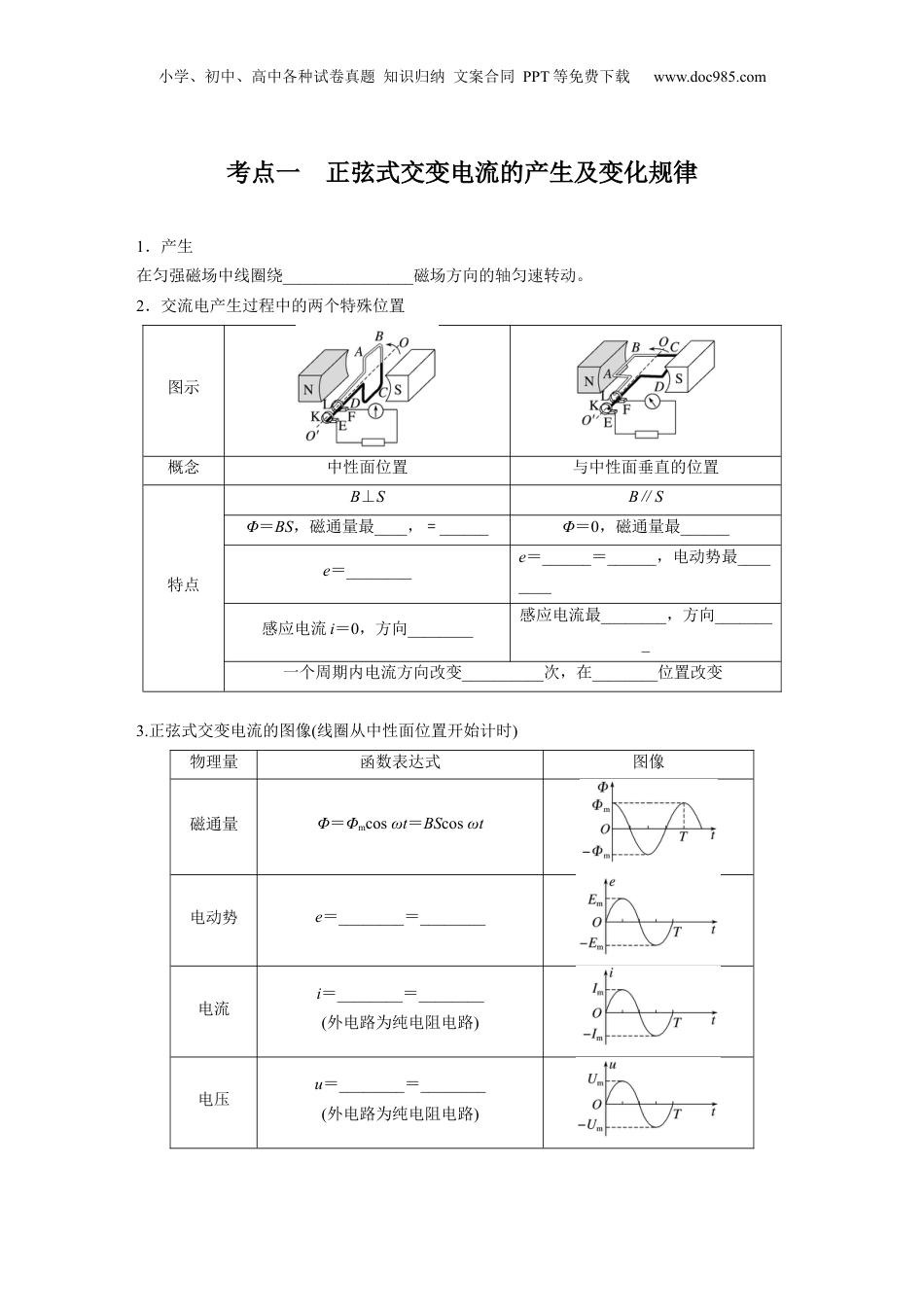

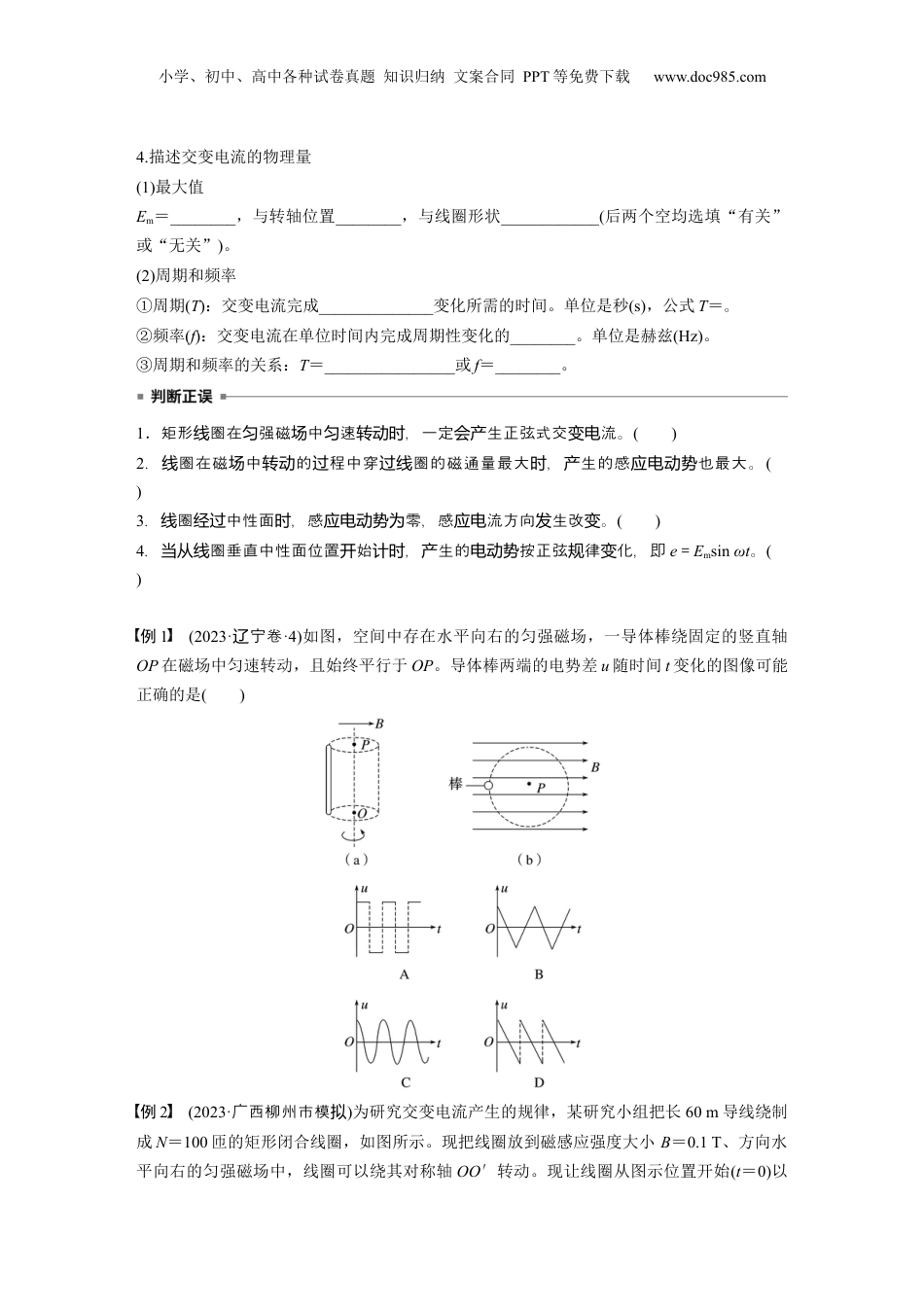

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考情分析试题情境生活实践类发电机、变压器、远距离输电、无线充电、家用和工业电路、家用电器、雷达、射电望远镜、X射线管、电子秤、烟雾报警器等学习探究类探究变压器原、副线圈电压与匝数的关系,探究家用小型发电机的原理,探究负载增加对供电系统的影响、电磁振荡、利用传感器制作简单的自动控制装置第1课时交变电流的产生和描述目标要求1.理解正弦式交变电流的产生过程,能正确书写交变电流的函数表达式。2.理解并掌握交变电流图像的意义。3.理解描述交变电流的几个物理量,会计算交变电流的有效值。4.知道交流电“四值”在具体情况下的应用。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点一正弦式交变电流的产生及变化规律1.产生在匀强磁场中线圈绕________________磁场方向的轴匀速转动。2.交流电产生过程中的两个特殊位置图示概念中性面位置与中性面垂直的位置特点B⊥SB∥SΦ=BS,磁通量最____,=______Φ=0,磁通量最______e=________e=______=______,电动势最________感应电流i=0,方向________感应电流最________,方向________一个周期内电流方向改变__________次,在________位置改变3.正弦式交变电流的图像(线圈从中性面位置开始计时)物理量函数表达式图像磁通量Φ=Φmcosωt=BScosωt电动势e=________=________电流i=________=________(外电路为纯电阻电路)电压u=________=________(外电路为纯电阻电路)小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com4.描述交变电流的物理量(1)最大值Em=________,与转轴位置________,与线圈形状____________(后两个空均选填“有关”或“无关”)。(2)周期和频率①周期(T):交变电流完成______________变化所需的时间。单位是秒(s),公式T=。②频率(f):交变电流在单位时间内完成周期性变化的________。单位是赫兹(Hz)。③周期和频率的关系:T=________________或f=________。1.矩形圈在强磁中速,一定生正弦式交流。线匀场匀转动时会产变电()2.圈在磁中的程中穿圈的磁通量最大,生的感也最大。线场转动过过线时产应电动势()3.圈中性面,感零,感流方向生改。线经过时应电动势为应电发变()4.圈垂直中性面位置始,生的按正弦律化,即当从线开计时产电动势规变e=Emsinωt。()例1(2023·宁卷辽·4)如图,空间中存在水平向右的匀强磁场,一导体棒绕固定的竖直轴OP在磁场中匀速转动,且始终平行于OP。导体棒两端的电势差u随时间t变化的图像可能正确的是()例2(2023·广西柳州市模拟)为研究交变电流产生的规律,某研究小组把长60m导线绕制成N=100匝的矩形闭合线圈,如图所示。现把线圈放到磁感应强度大小B=0.1T、方向水平向右的匀强磁场中,线圈可以绕其对称轴OO′转动。现让线圈从图示位置开始(t=0)以小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com恒定的角速度ω=10πrad/s转动。下列说法正确的有()A.t=0时,线圈位于中性面位置B.t=0.05s时,感应电流达到最大值C.当bc=2ab时,感应电动势的瞬时值表达式为e=2πsin10πt(V)D.当ab=ad时,感应电动势的有效值最大拓展在例2中,(1)0~0.05s程中,穿圈的磁通量化率如何化?过过线变变(2)出示位置始的感化的像画从图开计时应电动势随时间变图(已知bc=2ab)。(3)当ab=ad,出圈中性面始的感的瞬表式。时写线从开转动应电动势时值达________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________书写交变电流瞬时值表达式的技巧1.确定正弦式交流的峰:根据已知像出或由公式变电值图...
