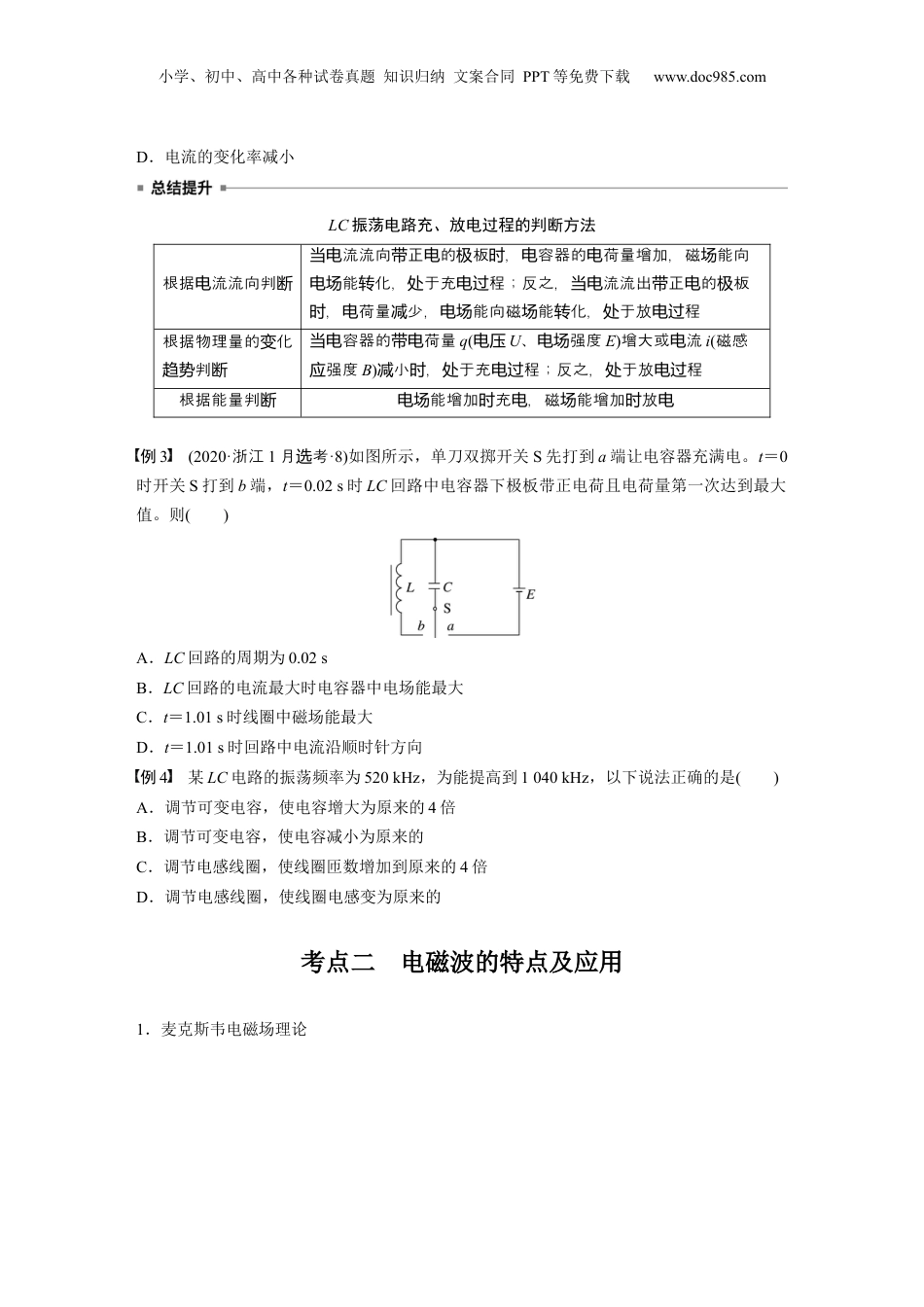

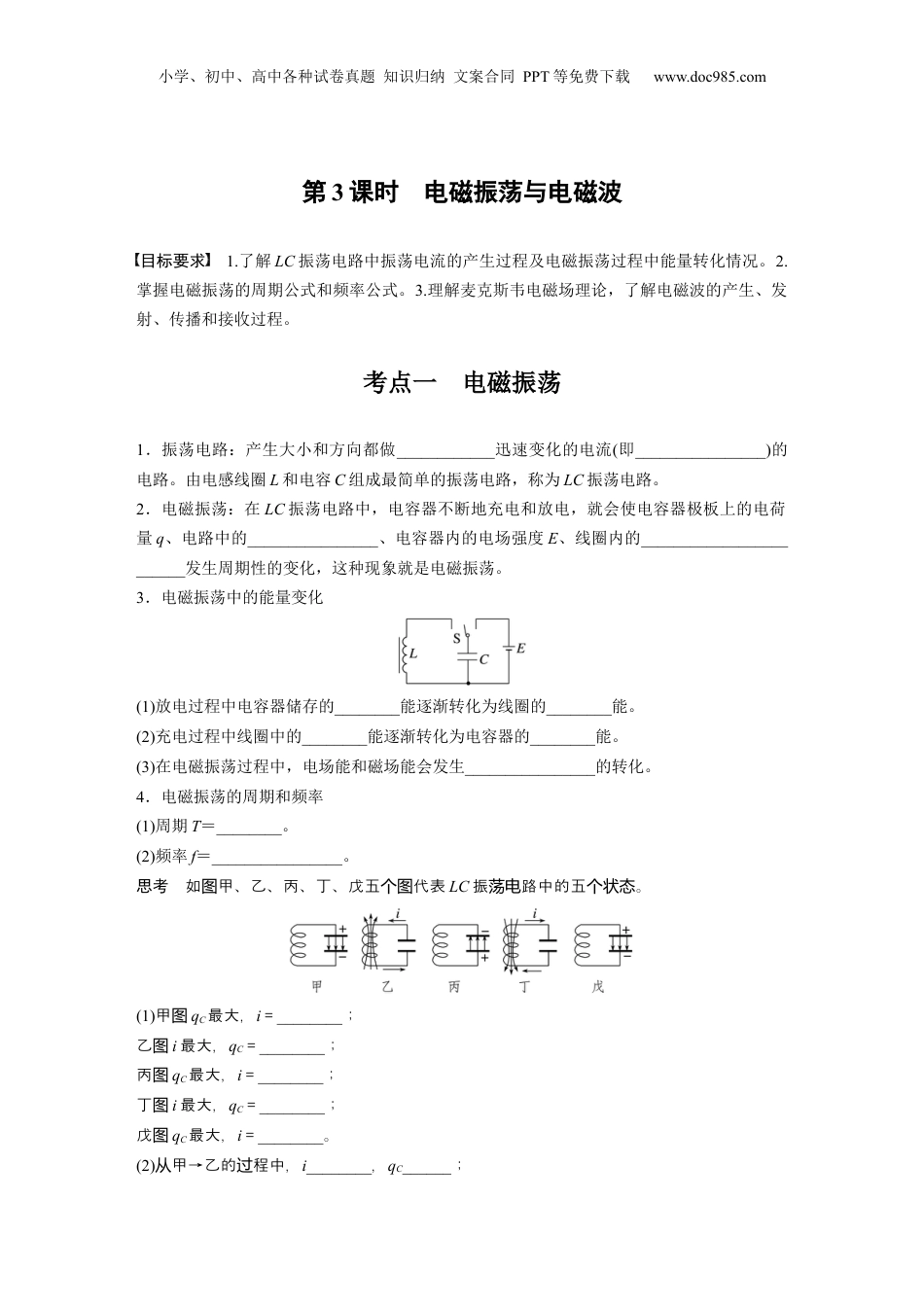

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第3课时电磁振荡与电磁波目标要求1.了解LC振荡电路中振荡电流的产生过程及电磁振荡过程中能量转化情况。2.掌握电磁振荡的周期公式和频率公式。3.理解麦克斯韦电磁场理论，了解电磁波的产生、发射、传播和接收过程。考点一电磁振荡1．振荡电路：产生大小和方向都做____________迅速变化的电流(即________________)的电路。由电感线圈L和电容C组成最简单的振荡电路，称为LC振荡电路。2．电磁振荡：在LC振荡电路中，电容器不断地充电和放电，就会使电容器极板上的电荷量q、电路中的________________、电容器内的电场强度E、线圈内的________________________发生周期性的变化，这种现象就是电磁振荡。3．电磁振荡中的能量变化(1)放电过程中电容器储存的________能逐渐转化为线圈的________能。(2)充电过程中线圈中的________能逐渐转化为电容器的________能。(3)在电磁振荡过程中，电场能和磁场能会发生________________的转化。4．电磁振荡的周期和频率(1)周期T＝________。(2)频率f＝________________。思考如甲、乙、丙、丁、戊五代表图个图LC振路中的五。荡电个状态(1)甲图qC最大，i＝________；乙图i最大，qC＝________；丙图qC最大，i＝________；丁图i最大，qC＝________；戊图qC最大，i＝________。(2)甲从→乙的程中，过i________，qC______；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com乙从→丙的程中，过i________，qC________；丙从→丁的程中，过i________，qC________；丁从→戊的程中，过i________，qC________。(3)出甲始一周期画从开计时个内i－t、qC－t像。图1．LC振路中，容器放完，回路中流最小。荡电电电毕时电()2．LC振路中，回路中的流最大回路中的磁能最大。荡电电时场()3．磁振的固有周期流的化快慢有。电荡与电变关()例1(2024·北京市模拟)如图甲所示为某一LC振荡电路，图乙i－t图像为LC振荡电路的电流随时间变化的关系图像。在t＝0时刻，回路中电容器的M板带正电，下列说法中正确的是()A．O～a阶段，电容器正在充电，电场能正在向磁场能转化B．a～b阶段，电容器正在放电，磁场能正在向电场能转化C．b～c阶段，电容器正在放电，回路中电流沿顺时针方向D．c～d阶段，电容器正在充电，回路中电流沿逆时针方向例2(2023·江南京市六校苏调研)在LC振荡电路中，某时刻电路中的电流方向如图所示，且电流正在减小，则该时刻()A．电容器上极板带负电，下极板带正电B．电容器两极板间电压正在减小C．电场能正在向磁场能转化小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comD．电流的变化率减小LC振荡电路充、放电过程的判断方法根据流流向判电断流流向正的板，容器的荷量增加，磁能向当电带电极时电电场能化，于充程；反之，流流出正的板电场转处电过当电带电极，荷量少，能向磁能化，于放程时电减电场场转处电过根据物理量的化变判趋势断容器的荷量当电带电q(电压U、强度电场E)增大或流电i(磁感强度应B)小，于充程；反之，于放程减时处电过处电过根据能量判断能增加充，磁能增加放电场时电场时电例3(2020·浙江1月考选·8)如图所示，单刀双掷开关S先打到a端让电容器充满电。t＝0时开关S打到b端，t＝0.02s时LC回路中电容器下极板带正电荷且电荷量第一次达到最大值。则()A．LC回路的周期为0.02sB．LC回路的电流最大时电容器中电场能最大C．t＝1.01s时线圈中磁场能最大D．t＝1.01s时回路中电流沿顺时针方向例4某LC电路的振荡频率为520kHz，为能提高到1040kHz，以下说法正确的是()A．调节可变电容，使电容增大为原来的4倍B．调节可变电容，使电容减小为原来的C．调节电感线圈，使线圈匝数增加到原来的4倍D．调节电感线圈，使线圈电感变为原来的考点二电磁波的特点及应用1．麦克斯韦电磁场理论小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2．电磁波(1)电磁场在空间由近及远地向周围传播，形成________________。(2)电磁波的传播________________(填“需要”或“不需要”)介质。在真空中不同频率的电磁波传...
