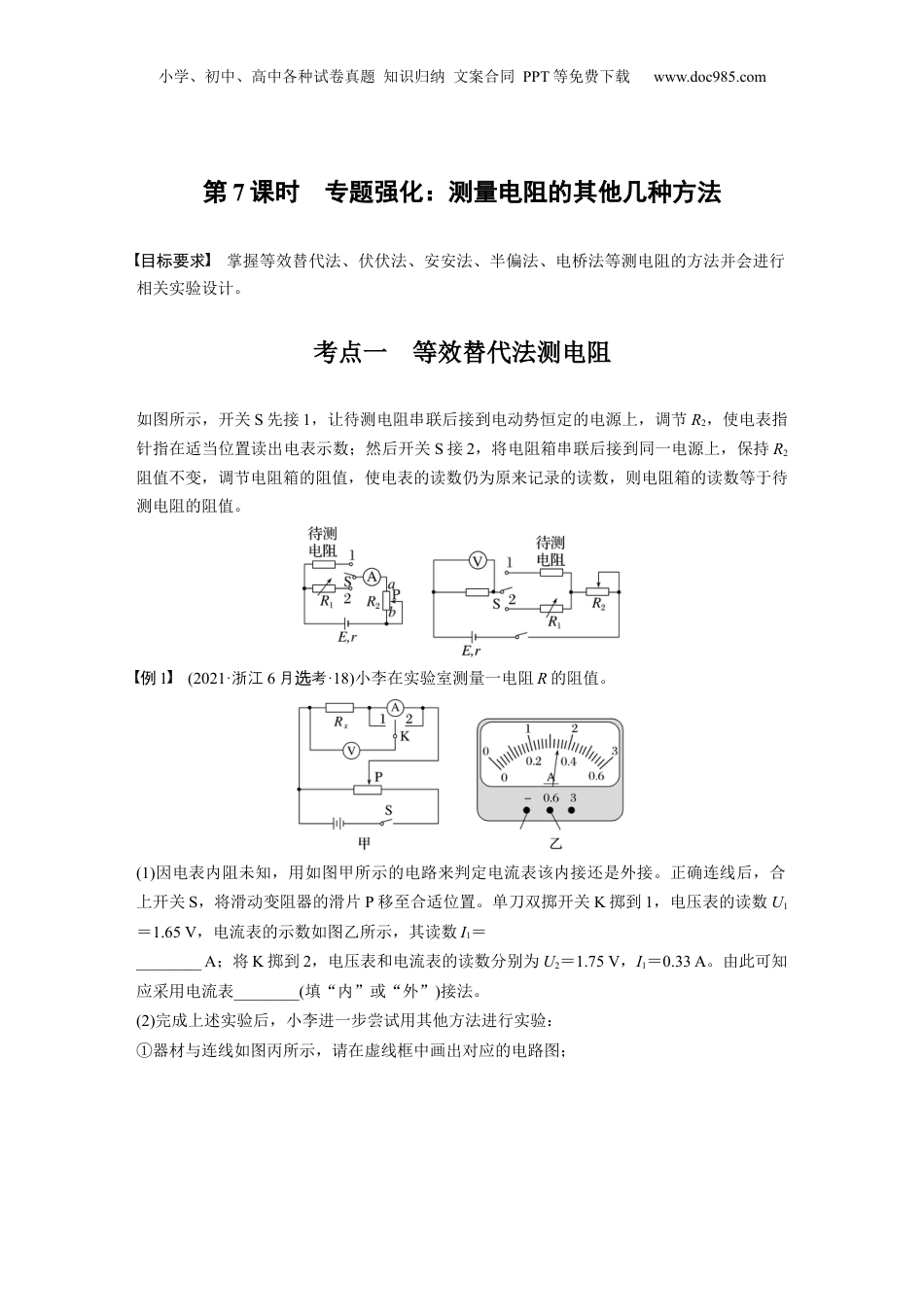

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第7课时专题强化:测量电阻的其他几种方法目标要求掌握等效替代法、伏伏法、安安法、半偏法、电桥法等测电阻的方法并会进行相关实验设计。考点一等效替代法测电阻如图所示,开关S先接1,让待测电阻串联后接到电动势恒定的电源上,调节R2,使电表指针指在适当位置读出电表示数;然后开关S接2,将电阻箱串联后接到同一电源上,保持R2阻值不变,调节电阻箱的阻值,使电表的读数仍为原来记录的读数,则电阻箱的读数等于待测电阻的阻值。例1(2021·浙江6月考选·18)小李在实验室测量一电阻R的阻值。(1)因电表内阻未知,用如图甲所示的电路来判定电流表该内接还是外接。正确连线后,合上开关S,将滑动变阻器的滑片P移至合适位置。单刀双掷开关K掷到1,电压表的读数U1=1.65V,电流表的示数如图乙所示,其读数I1=________A;将K掷到2,电压表和电流表的读数分别为U2=1.75V,I1=0.33A。由此可知应采用电流表________(填“内”或“外”)接法。(2)完成上述实验后,小李进一步尝试用其他方法进行实验:①器材与连线如图丙所示,请在虚线框中画出对应的电路图;小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com②先将单刀双掷开关掷到左边,记录电流表读数,再将单刀双掷开关挪到右边,调节电阻箱的阻值,使电流表的读数与前一次尽量相同,电阻箱的示数如图所示。则待测电阻Rx=_______Ω。此方法________(填“有”或“无”)明显的实验误差,其理由是______________________________________________________________________________。考点二差值法测电阻1.电压表差值法(伏伏法)(如图所示)(1)基本原理:定值电阻R0两端的电压U0=U2-U1,流过电压表的电流I1=。(2)可测物理量:①若R0为已知量,可求得电压表的内阻r1=R0;②若r1为已知量,可求得R0=r1。2.电流表差值法(安安法)(如图所示)小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)基本原理:流过定值电阻R0的电流I0=I2-I1,电流表两端的电压U1=(I2-I1)R0。(2)可测物理量:①若R0为已知量,可求得电流表的内阻r1=;②若r1为已知量,可求得R0=。例2(2022·全甲卷国·22)某同学要测量微安表内阻,可利用的实验器材有:电源E(电动势1.5V,内阻很小),电流表(量程10mA,内阻约10Ω),微安表(量程100μA,内阻Rg待测,约1kΩ),滑动变阻器R(最大阻值10Ω),定值电阻R0(阻值10Ω),开关S,导线若干。(1)将图中所示的器材符号连线,画出实验电路原理图;(2)某次测量中,微安表的示数为90.0μA,电流表的示数为9.00mA,由此计算出微安表内阻Rg=________Ω。考点三半偏法测电阻1.电流表半偏法(电路图如图所示)(1)实验步骤①先断开S2,再闭合S1,将R1由最大阻值逐渐调小,使电流表读数等于其量程Im;②保持R1不变,闭合S2,将电阻箱R2由最大阻值逐渐调小,当电流表读数等于Im时记录下R2的值,则RA=R2。(2)实验原理当闭合S2时,因为R1≫RA,故总电流变化极小,认为不变仍为Im,电流表读数为,则R2中电流为,所以RA=R2。(3)误差分析①测量值偏小:RA测=R2<RA真。②原因分析:当闭合S2时,总电阻减小,实际总电流增大,大于原电流表的满偏电流,而小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com此时电流表半偏,所以流经R2的电流比电流表所在支路的电流大,R2的电阻比电流表的内阻小,而我们把R2的读数当成电流表的内阻,故测得的电流表的内阻偏小。③减小误差的方法:选电动势较大的电源E,选阻值非常大的滑动变阻器R1,满足R1≫RA。2.电压表半偏法(电路图如图所示)(1)实验步骤①将R2的阻值调为零,闭合S,调节R1的滑动触头,使电压表读数等于其量程Um;②保持R1的滑动触头不动,调节R2,当电压表读数等于Um时记录下R2的值,则RV=R2。(2)实验原理:RV≫R1,R2接入电路时可认为电压表和R2两端的总电压不变,仍为Um,当电压表示数调为时,R2两端电压也为,则二者电阻相等,即RV=R2。(3)误差分析①测量值偏大:RV测=R2>RV真。②原因分析:当R2的阻值由零逐渐增大时,R2...
