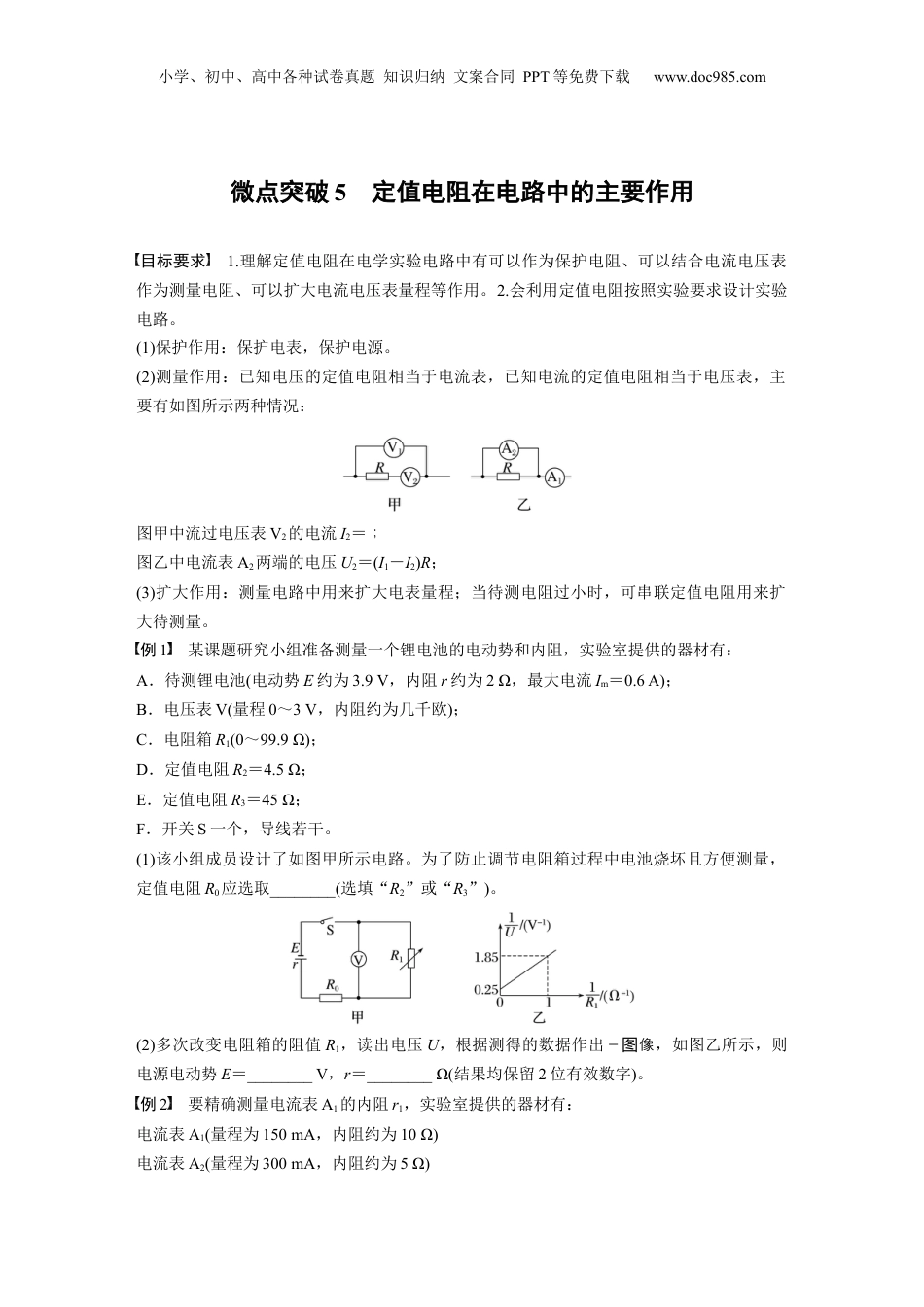

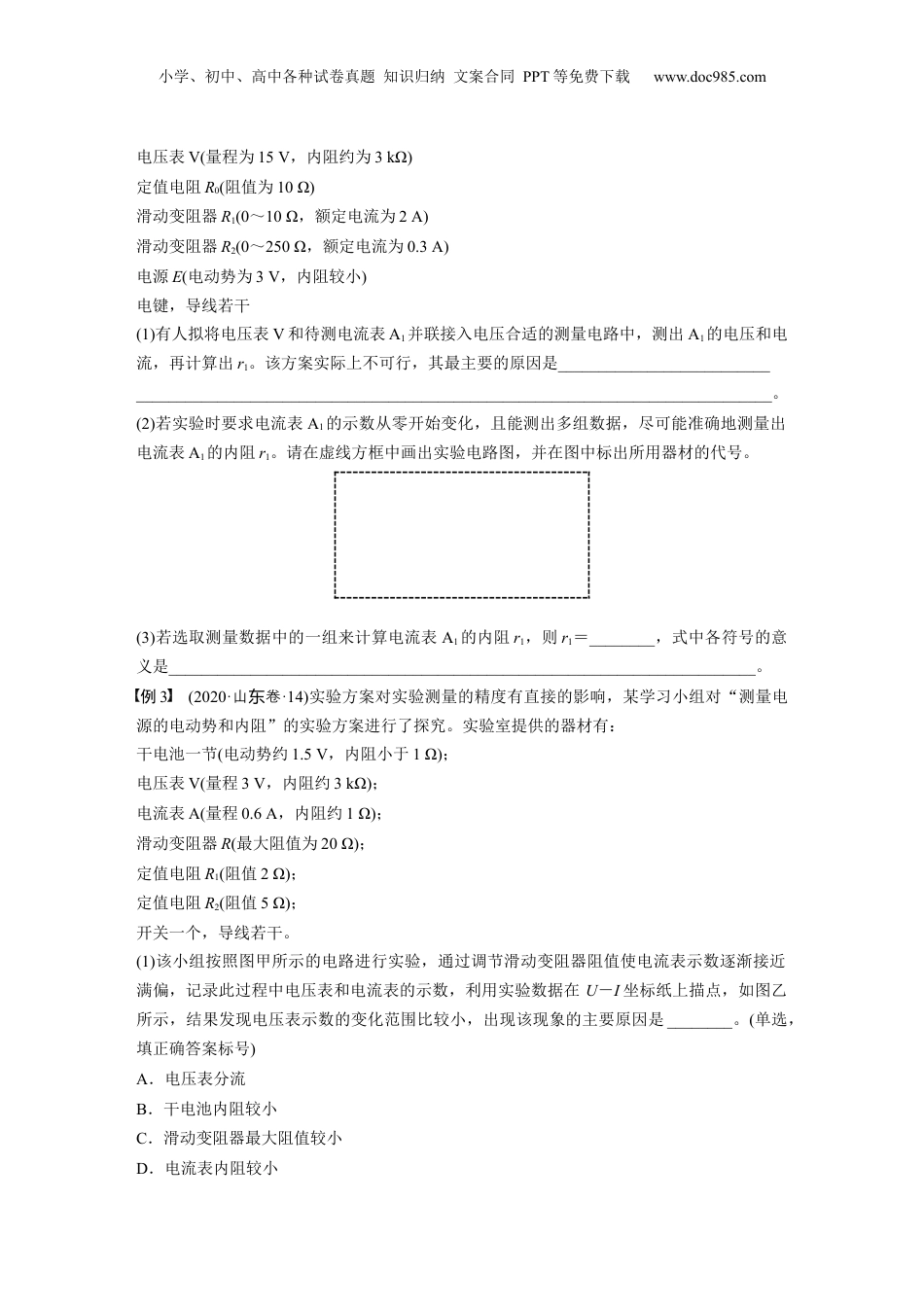

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com微点突破5定值电阻在电路中的主要作用目标要求1.理解定值电阻在电学实验电路中有可以作为保护电阻、可以结合电流电压表作为测量电阻、可以扩大电流电压表量程等作用。2.会利用定值电阻按照实验要求设计实验电路。(1)保护作用：保护电表，保护电源。(2)测量作用：已知电压的定值电阻相当于电流表，已知电流的定值电阻相当于电压表，主要有如图所示两种情况：图甲中流过电压表V2的电流I2＝；图乙中电流表A2两端的电压U2＝(I1－I2)R；(3)扩大作用：测量电路中用来扩大电表量程；当待测电阻过小时，可串联定值电阻用来扩大待测量。例1某课题研究小组准备测量一个锂电池的电动势和内阻，实验室提供的器材有：A．待测锂电池(电动势E约为3.9V，内阻r约为2Ω，最大电流Im＝0.6A)；B．电压表V(量程0～3V，内阻约为几千欧)；C．电阻箱R1(0～99.9Ω)；D．定值电阻R2＝4.5Ω；E．定值电阻R3＝45Ω；F．开关S一个，导线若干。(1)该小组成员设计了如图甲所示电路。为了防止调节电阻箱过程中电池烧坏且方便测量，定值电阻R0应选取________(选填“R2”或“R3”)。(2)多次改变电阻箱的阻值R1，读出电压U，根据测得的数据作出－像图，如图乙所示，则电源电动势E＝________V，r＝________Ω(结果均保留2位有效数字)。例2要精确测量电流表A1的内阻r1，实验室提供的器材有：电流表A1(量程为150mA，内阻约为10Ω)电流表A2(量程为300mA，内阻约为5Ω)小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com电压表V(量程为15V，内阻约为3kΩ)定值电阻R0(阻值为10Ω)滑动变阻器R1(0～10Ω，额定电流为2A)滑动变阻器R2(0～250Ω，额定电流为0.3A)电源E(电动势为3V，内阻较小)电键，导线若干(1)有人拟将电压表V和待测电流表A1并联接入电压合适的测量电路中，测出A1的电压和电流，再计算出r1。该方案实际上不可行，其最主要的原因是________________________________________________________________________________________________________。(2)若实验时要求电流表A1的示数从零开始变化，且能测出多组数据，尽可能准确地测量出电流表A1的内阻r1。请在虚线方框中画出实验电路图，并在图中标出所用器材的代号。(3)若选取测量数据中的一组来计算电流表A1的内阻r1，则r1＝________，式中各符号的意义是________________________________________________________________________。例3(2020·山卷东·14)实验方案对实验测量的精度有直接的影响，某学习小组对“测量电源的电动势和内阻”的实验方案进行了探究。实验室提供的器材有：干电池一节(电动势约1.5V，内阻小于1Ω)；电压表V(量程3V，内阻约3kΩ)；电流表A(量程0.6A，内阻约1Ω)；滑动变阻器R(最大阻值为20Ω)；定值电阻R1(阻值2Ω)；定值电阻R2(阻值5Ω)；开关一个，导线若干。(1)该小组按照图甲所示的电路进行实验，通过调节滑动变阻器阻值使电流表示数逐渐接近满偏，记录此过程中电压表和电流表的示数，利用实验数据在U－I坐标纸上描点，如图乙所示，结果发现电压表示数的变化范围比较小，出现该现象的主要原因是________。(单选，填正确答案标号)A．电压表分流B．干电池内阻较小C．滑动变阻器最大阻值较小D．电流表内阻较小小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(2)针对电压表示数的变化范围比较小的问题，该小组利用实验室提供的器材改进了实验方案，重新测量得到的数据如下表所示。序号1234567I/A0.080.140.200.260.320.360.40U/V1.351.201.050.880.730.710.52请根据实验数据，回答以下问题：①图丙中已标出后3组数据对应的坐标点，请标出前4组数据对应的坐标点并画出U－I图像。②根据实验数据可知，所选的定值电阻为________(填“R1”或“R2”)。③用笔画线代替导线，请按照改进后的方案，将图丁所示实物图连接成完整电路。1．(2023·浙江金市第一中模华学拟)某实验小组设计了如图甲所示的电路，用于测量一金属丝的电阻率。其中用到了电流表A1(量程0～100mA，内阻r1＝4Ω)、电流表A2(量程0～0.6A，内阻r2＝1.3Ω)...
