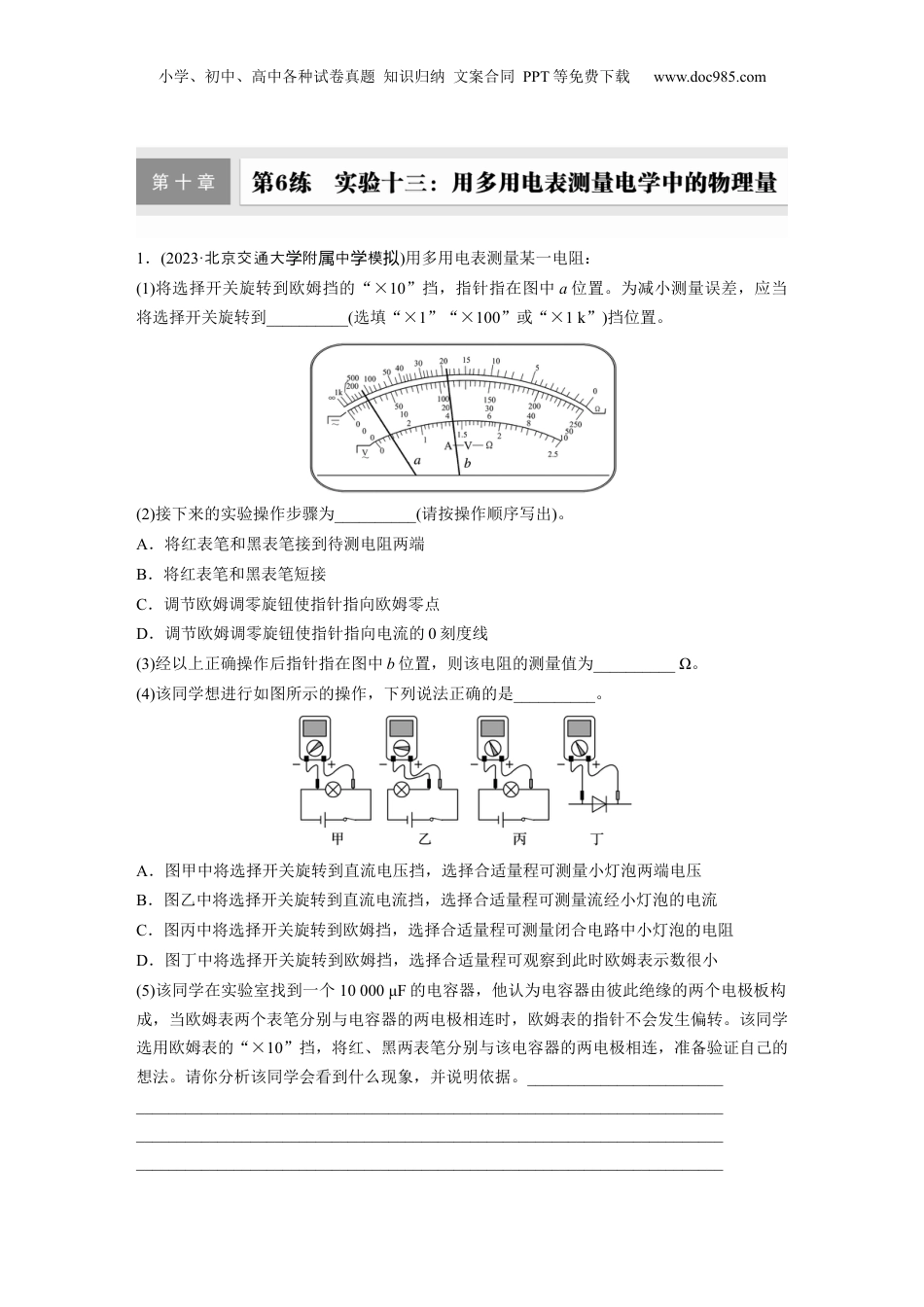

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com1．(2023·北京交通大附中模学属学拟)用多用电表测量某一电阻：(1)将选择开关旋转到欧姆挡的“×10”挡，指针指在图中a位置。为减小测量误差，应当将选择开关旋转到__________(选填“×1”“×100”或“×1k”)挡位置。(2)接下来的实验操作步骤为__________(请按操作顺序写出)。A．将红表笔和黑表笔接到待测电阻两端B．将红表笔和黑表笔短接C．调节欧姆调零旋钮使指针指向欧姆零点D．调节欧姆调零旋钮使指针指向电流的0刻度线(3)经以上正确操作后指针指在图中b位置，则该电阻的测量值为__________Ω。(4)该同学想进行如图所示的操作，下列说法正确的是__________。A．图甲中将选择开关旋转到直流电压挡，选择合适量程可测量小灯泡两端电压B．图乙中将选择开关旋转到直流电流挡，选择合适量程可测量流经小灯泡的电流C．图丙中将选择开关旋转到欧姆挡，选择合适量程可测量闭合电路中小灯泡的电阻D．图丁中将选择开关旋转到欧姆挡，选择合适量程可观察到此时欧姆表示数很小(5)该同学在实验室找到一个10000μF的电容器，他认为电容器由彼此绝缘的两个电极板构成，当欧姆表两个表笔分别与电容器的两电极相连时，欧姆表的指针不会发生偏转。该同学选用欧姆表的“×10”挡，将红、黑两表笔分别与该电容器的两电极相连，准备验证自己的想法。请你分析该同学会看到什么现象，并说明依据。________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2．(2023·山西晋城市第一中期末学)某同学根据图甲所示的欧姆表原理图，利用微安表(满偏电流为300μA、内阻为100Ω)、滑动变阻器R(最大值为10kΩ)和一节干电池，将微安表改装成欧姆表。(1)将两表笔短接，调节R使微安表指针指在“________μA”处；(2)当两表笔之间接入阻值为2.4kΩ的定值电阻时，微安表指针指在如图乙所示位置，则其读数为________μA，电池的电动势为________V，欧姆表的内阻为________kΩ；(3)将微安表上的μA处标明“Ω”，“300”位置处标明“0”，“100”位置处标明“________”，并在其他位置标明相应的电阻刻度值，这样就把微安表改装成了欧姆表；(4)经过一段时间之后，电池的电动势降低，内阻增大，则重新欧姆调零之后，测得的电阻阻值将________(填“偏大”“不变”或“偏小”)。3．(2023·广广州市信中模东执学拟)电流表G1的量程为0～5mA，内阻为290Ω。把它改装成如图所示的一个多量程多用电表，电流和电压的测量都各有两个量程。当开关S接到1或2位置时为电流挡，其中小量程为0～10mA，大量程为0～100mA。(1)对于此多用电表，当开关S接到位置6时是______挡；开关S接到位置5时的量程比接到位置6时的量程______。(2)开关S接位置______(选填“1”或“2”)时是小量程的电流挡，图中电阻R2＝______Ω。(3)已知图中的电源E′的电动势为9V，短接A、B表笔进行欧姆调零后，此欧姆挡的内阻为________Ω。现用该挡测一未知电阻的阻值，指针偏转到电流表G1满刻度的处，则该未知电阻的阻值为______Ω。4．(2023·河北石家庄市精英中模学拟)使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源(一般为电池)、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端。现需要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60mA的电流表，导线若干。实验时，将多用电表调至×1Ω挡，调节欧姆调零旋钮使指针小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com指向欧姆零点。完成下列填空：(1)仪器连线如图甲所示(a和b是多用电表的两个表笔)，若两电表均正常工作，则表笔a为________(选填“红”或“黑”)色；(2)若图甲中多用电表与电流表的示数分别如图乙、丙所示，多用电表的读数为14.0Ω，电流表的读数为________mA；(3...
