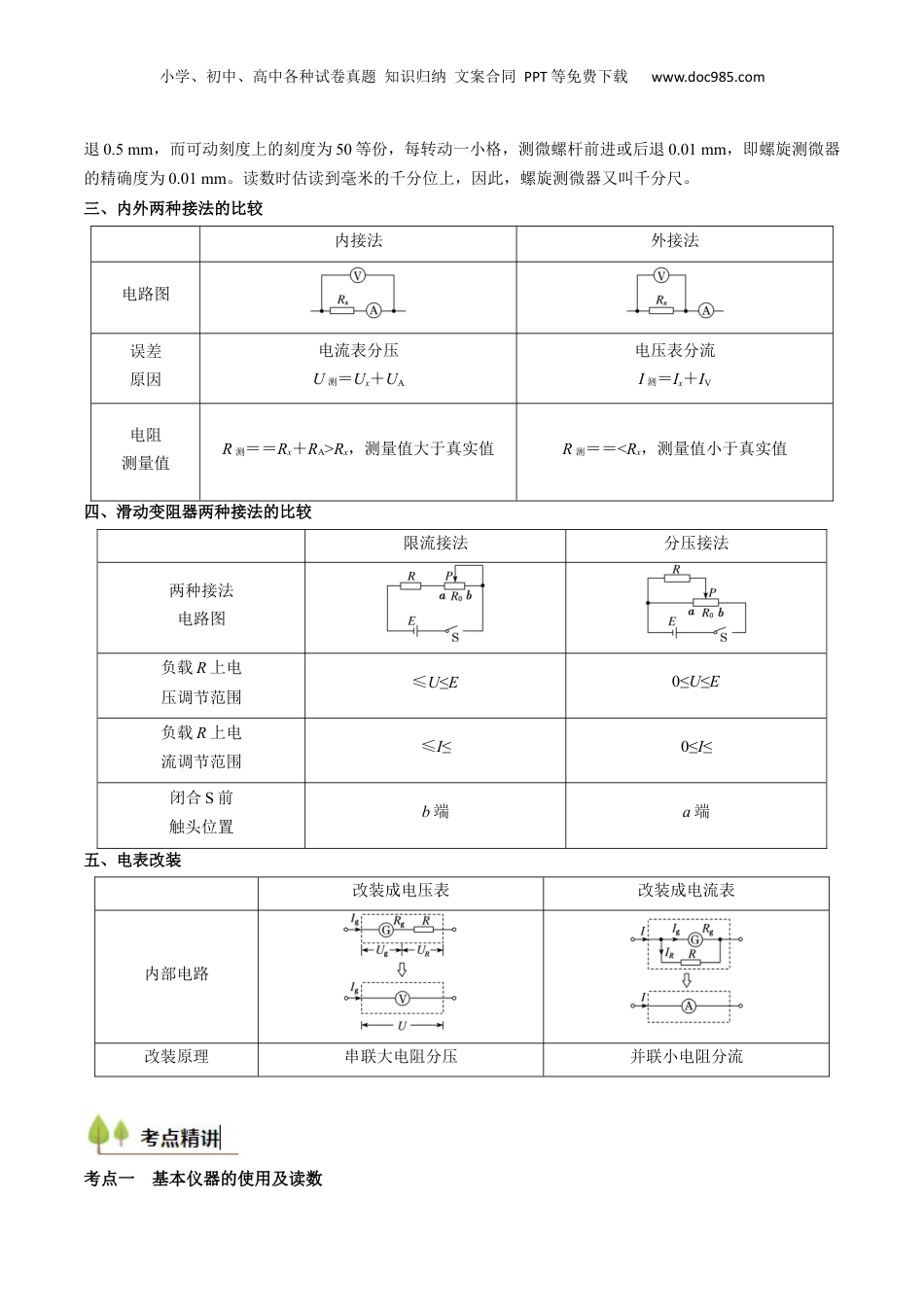

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点37电学实验基础1.高考真题考点分布题型考点考查考题统计实验题电表改装2024年安徽卷实验题电表读数2024年甘肃卷实验题控制电路选择问题2024年新疆卷、河南卷2.命题规律及备考策略【命题规律】高考对电学实验基础的考查较为频繁，大多在电学实验题中穿插考查，题目难度不同省市各年份有所不同。【备考策略】1.理解和掌握常用仪器的使用方法。2.理解和掌握测量电路和控制电路的选择。3.理解和掌握电表改装的原理。【命题预测】重点关注测量电路、控制电路和电表改装原理在综合性实验中的应用。一、游标卡尺1．原理：利用主尺的最小分度与游标尺的最小分度的差值制成。不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1mm。2．精度：对应关系为10分度0.1mm，20分度0.05mm，50分度0.02mm。二、螺旋测微器的使用方法1．原理：测微螺杆与固定刻度之间的精密螺纹的螺距为0.5mm，即旋钮每旋转一周，测微螺杆前进或后小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com退0.5mm，而可动刻度上的刻度为50等份，每转动一小格，测微螺杆前进或后退0.01mm，即螺旋测微器的精确度为0.01mm。读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺。三、内外两种接法的比较内接法外接法电路图误差原因电流表分压U测＝Ux＋UA电压表分流I测＝Ix＋IV电阻测量值R测＝＝Rx＋RA>Rx，测量值大于真实值R测＝＝<Rx，测量值小于真实值四、滑动变阻器两种接法的比较限流接法分压接法两种接法电路图负载R上电压调节范围≤U≤E0≤U≤E负载R上电流调节范围≤I≤0≤I≤闭合S前触头位置b端a端五、电表改装改装成电压表改装成电流表内部电路改装原理串联大电阻分压并联小电阻分流考点一基本仪器的使用及读数小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考向1游标卡尺的使用读数：若用x表示由主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻线对齐的游标刻线的格数，则记录结果表达为(x＋K×精度)mm。1．在用游标卡尺测量某金属小球的直径时，示数如图所示，读数为cm。2．如图所示，游标卡尺的读数为mm。考向2螺旋测微器的使用读数：测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)。3．某学生用螺旋测微器测量不同金属导线的直径，其示数如图a、b、c所示，该金属导线的直径读数为：a．mm；b．mm；c．mm4．该同学用螺旋测微器又测得一小球直径如图所示，正确读数后得小球直径为1.731mm，则，。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考向3常用电表的读数量程选择使用事项电表估读选择合适量程：使得测量时指针偏转角度要尽可能大，一般要求超过量程的，但又不能超过量程(1)使用前应先进行零点调整(机械调零)；(2)红表笔插“＋”插孔，黑表笔插“－”插孔；(3)红表笔接电势高处，黑表笔接电势低处，即电流从红表笔进表，从黑表笔出表(1)最小分度是“1、0.1、0.01、…”时，估读到最小分度的(即估读到最小分度的下一位)；(2)最小分度是“2、0.2、0.02、…”时，估读到最小分度的(即估读到最小分度的本位)；(3)最小分度是“5、0.5、0.05、…”时，估读到最小分度的(即估读到最小分度的本位)5．（1）如图甲所示的电表使用3A量程时，对应刻度盘上每一小格代表A，图中表针读数为A。（2）如图乙所示的电表使用15V量程时，每小格表示V，图中表针的读数为V。6．（1）有一金属材料制成的圆柱形物体，当用游标卡尺来测它的截面直径d时，示数如图甲所示，则d小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com＝mm。然后利用伏安法测量该物体的电阻，此时电压表和电流表的示数如图乙、丙所示，则金属物体两端的电压为U＝V，流过该物体的电流为I＝A。（2）在测量一根粗细均匀合金丝电阻率的实验中，利用螺旋测微器测定合金丝直径的过程如图丁所示，校零时的读数为mm，合金丝的直径为mm。考点二测量电路与控制电路考向1内外接的选择1．阻值比...
