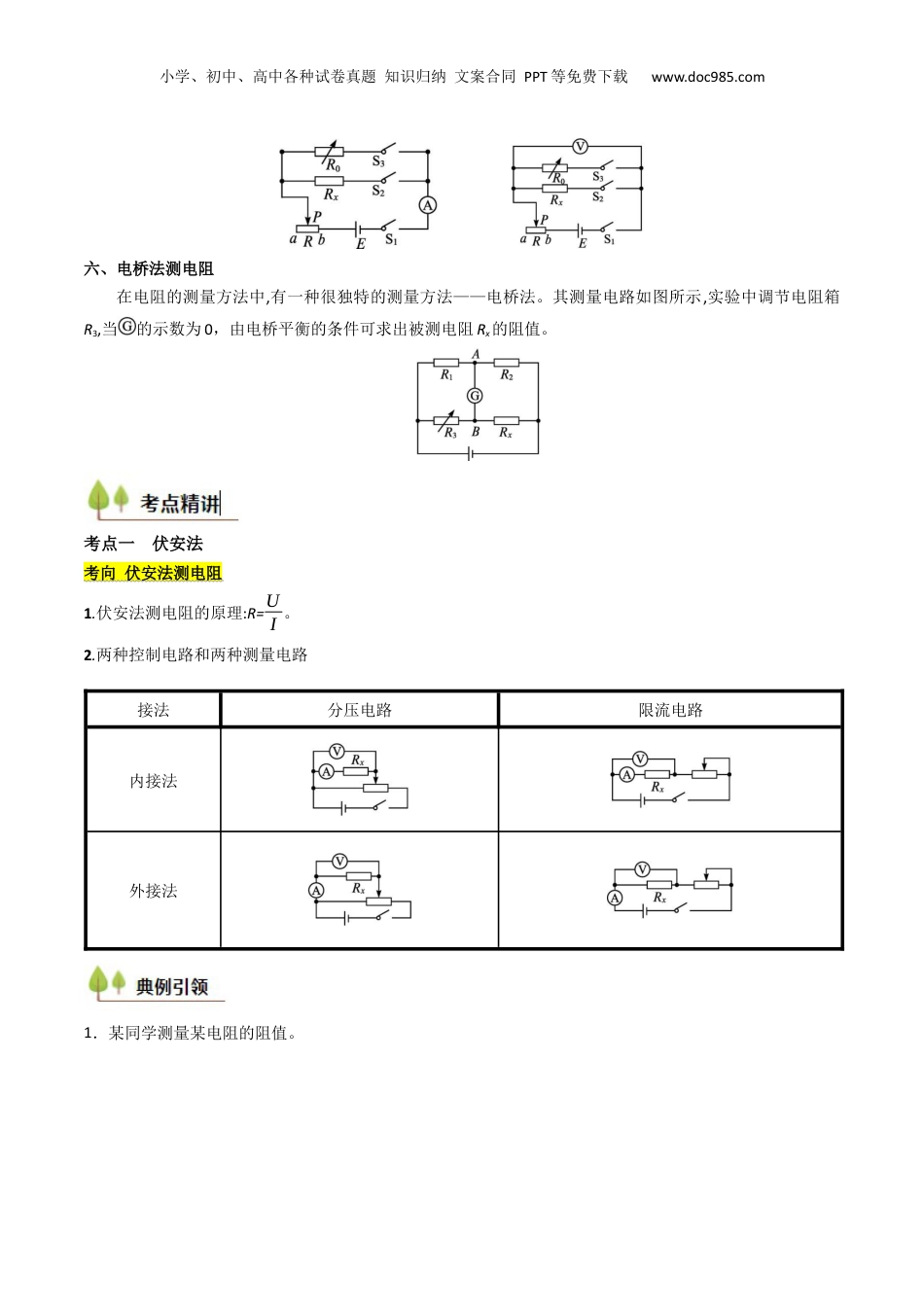

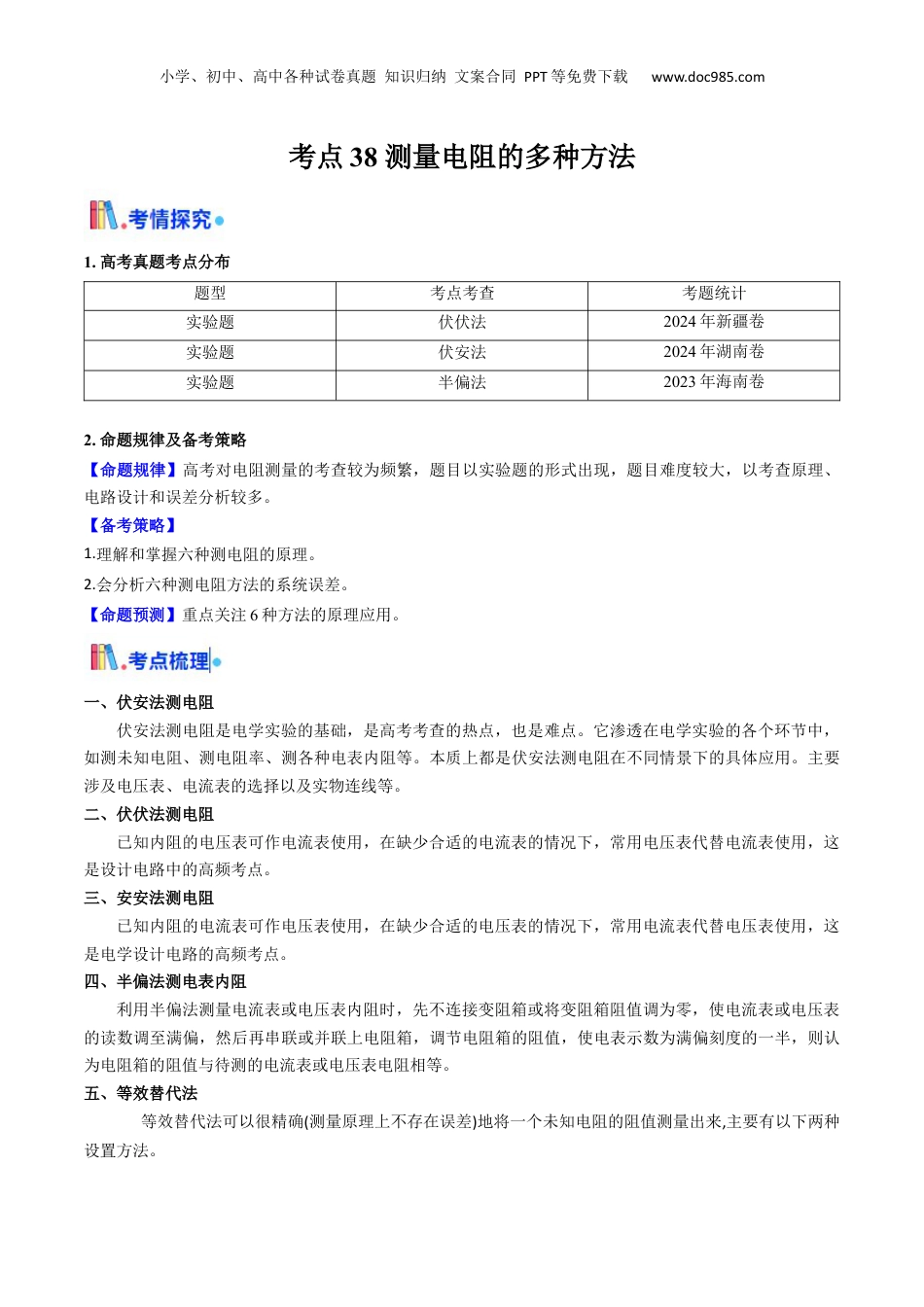

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点38测量电阻的多种方法1.高考真题考点分布题型考点考查考题统计实验题伏伏法2024年新疆卷实验题伏安法2024年湖南卷实验题半偏法2023年海南卷2.命题规律及备考策略【命题规律】高考对电阻测量的考查较为频繁，题目以实验题的形式出现，题目难度较大，以考查原理、电路设计和误差分析较多。【备考策略】1.理解和掌握六种测电阻的原理。2.会分析六种测电阻方法的系统误差。【命题预测】重点关注6种方法的原理应用。一、伏安法测电阻伏安法测电阻是电学实验的基础，是高考考查的热点，也是难点。它渗透在电学实验的各个环节中，如测未知电阻、测电阻率、测各种电表内阻等。本质上都是伏安法测电阻在不同情景下的具体应用。主要涉及电压表、电流表的选择以及实物连线等。二、伏伏法测电阻已知内阻的电压表可作电流表使用，在缺少合适的电流表的情况下，常用电压表代替电流表使用，这是设计电路中的高频考点。三、安安法测电阻已知内阻的电流表可作电压表使用，在缺少合适的电压表的情况下，常用电流表代替电压表使用，这是电学设计电路的高频考点。四、半偏法测电表内阻利用半偏法测量电流表或电压表内阻时，先不连接变阻箱或将变阻箱阻值调为零，使电流表或电压表的读数调至满偏，然后再串联或并联上电阻箱，调节电阻箱的阻值，使电表示数为满偏刻度的一半，则认为电阻箱的阻值与待测的电流表或电压表电阻相等。五、等效替代法等效替代法可以很精确(测量原理上不存在误差)地将一个未知电阻的阻值测量出来,主要有以下两种设置方法。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com六、电桥法测电阻在电阻的测量方法中,有一种很独特的测量方法——电桥法。其测量电路如图所示,实验中调节电阻箱R3,当的示数为0，由电桥平衡的条件可求出被测电阻Rx的阻值。考点一伏安法考向伏安法测电阻1.伏安法测电阻的原理:R=UI。2.两种控制电路和两种测量电路1．某同学测量某电阻的阻值。接法分压电路限流电路内接法外接法小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)首先用多用电表进行粗测，将选择开关旋转到“×100”挡位，进行欧姆调零后将两表笔与待测电阻两端相接触，多用电表的指针位置如图甲所示，为使测量更准确，需要将选择开关旋转到“”（填“×10”或“×1k”）挡位。重新欧姆调零后改动挡位再次测量，指针对应表盘上电阻刻度值为“15”。(2)为了精确测量该电阻阻值，实验室为其提供了如下的实验器材：a．待测电阻b．电压表V（量程0~3V、内阻约3000Ω）c．电流表（量程0~10mA、内阻）d．滑动变阻器e．电阻箱f．电源（电动势3V、内阻不计）、开关、导线若干①该同学分析实验器材，发现电流表的量程过小，需改装成量程为0~20mA的电流表，应（填“串联”或“并联”）电阻箱，并将的阻值调为Ω；②为了方便测量，并且能获得多组数据，将图乙电路补充完整（图乙中的电流表A为电流表改装后的电流表）；()③某次测量时，电压表与电流表的示数分别为U、I，考虑到电表内阻的影响，待测电阻的真实值（用已知物理量的字母表示）。2．实验小组测量一段长度已知、阻值约为10Ω的电阻丝的电阻率。部分实验操作如下：小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)用螺旋测微器测量该电阻丝的直径，选择电阻丝的不同位置进行多次测量，取其平均值作为电阻丝的直径。某次测量时，经正确操作后螺旋测微器示数如图甲所示，此时螺旋测微器的读数为mm。(2)实验小组采用“伏安法”测量该电阻丝的阻值，除导线和开关外，实验室还有如下器材可供选择：待测电阻丝电流表（量程0.6A，内阻约为0.5Ω）电流表（量程3A，内阻约为0.2Ω）电压表V（量程3V，内阻为3kΩ）滑动变阻器R（阻值0～5Ω，额定电流1.5A）定值电阻定值电阻直流电源（电动势，内阻不计）实验要求测量尽量准确，且电阻丝两端的电压能从零变到6V，电流表应选（选填“”或“”）；定值电阻应选（选填“”或“”）。(3)请在图乙的线框中画出实验电路图。(4)根据实验电路图进行实验...
