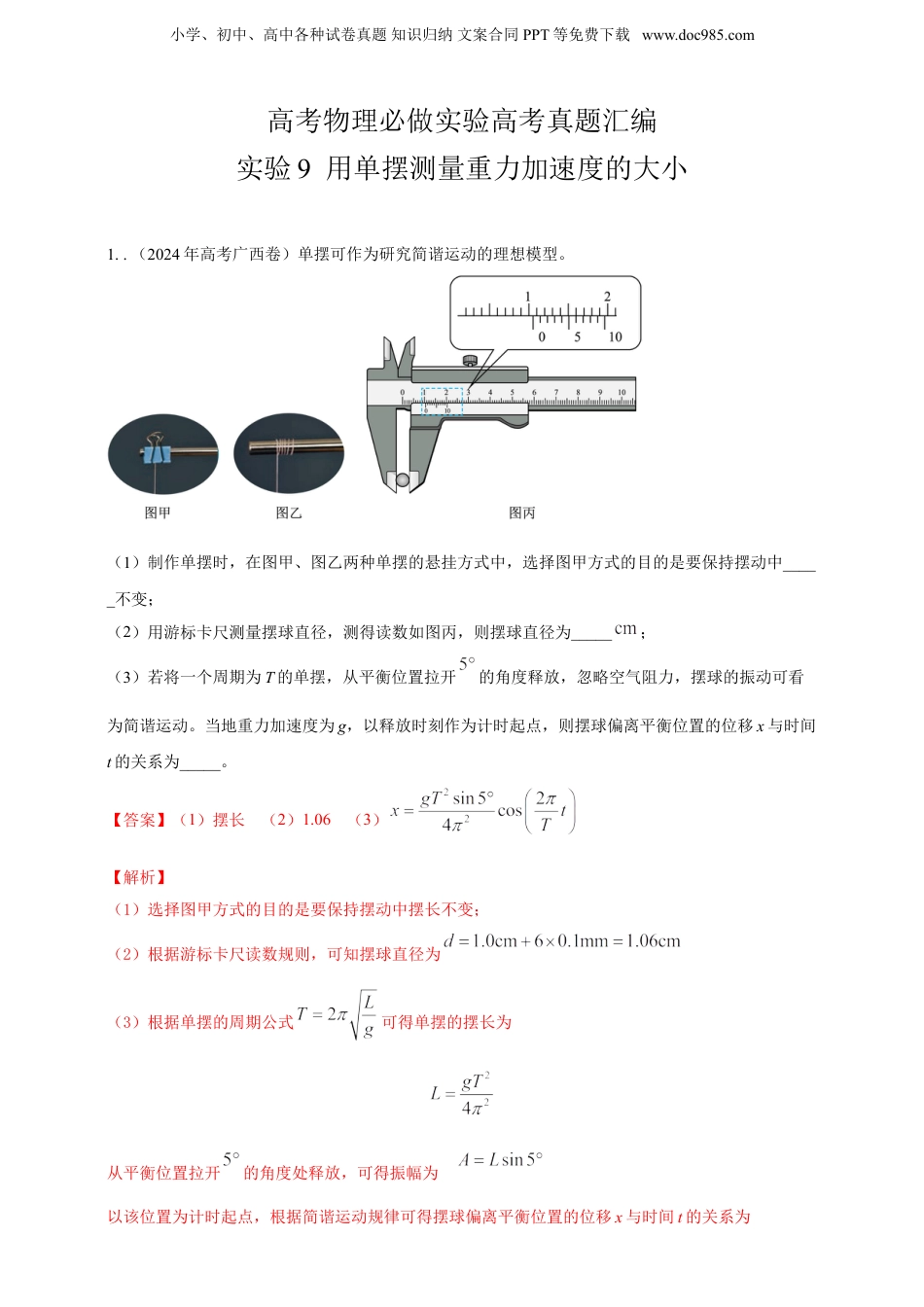

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com高考物理必做实验高考真题汇编实验9用单摆测量重力加速度的大小1..（2024年高考广西卷）单摆可作为研究简谐运动的理想模型。（1）制作单摆时，在图甲、图乙两种单摆的悬挂方式中，选择图甲方式的目的是要保持摆动中_____不变；（2）用游标卡尺测量摆球直径，测得读数如图丙，则摆球直径为_____；（3）若将一个周期为T的单摆，从平衡位置拉开的角度释放，忽略空气阻力，摆球的振动可看为简谐运动。当地重力加速度为g，以释放时刻作为计时起点，则摆球偏离平衡位置的位移x与时间t的关系为_____。【答案】（1）摆长（2）1.06（3）【解析】（1）选择图甲方式的目的是要保持摆动中摆长不变；（2）根据游标卡尺读数规则，可知摆球直径为（3）根据单摆的周期公式可得单摆的摆长为从平衡位置拉开的角度处释放，可得振幅为以该位置为计时起点，根据简谐运动规律可得摆球偏离平衡位置的位移x与时间t的关系为小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2．（2023全国高考新课程卷）（12分）一学生小组做“用单摆测量重力加速度的大小”实验。图（a）图（b）图（c）（1）用实验室提供的螺旋测微器测量摆球直径。首先，调节螺旋测微器，拧动微调旋钮使测微螺杆和测砧相触时，发现固定刻度的横线与可动刻度上的零刻度线未对齐，如图（a）所示，该示数为________mm；螺旋测微器在夹有摆球时示数如图（b）所示，该示数为________mm，则摆球的直径为________mm。（2）单摆实验的装置示意图如图（c）所示，其中角度盘需要固定在杆上的确定点O处，摆线在角度盘上所指的示数为摆角的大小。若将角度盘固定在O点上方，则摆线在角度盘上所指的示数为5°时，实际摆角________5°（填“大于”或“小于”）。（3）某次实验所用单摆的摆线长度为81.50cm，则摆长为________cm。实验中观测到从摆球第1次经过最低点到第61次经过最低点的时间间隔为54.60s，则此单摆周期为________s，该小组测得的重力加速度大小为________m/s2。（结果均保留3位有效数字，π2取9.870）【参考答案】（1）0.00620.03520.029（2）大于（3）82.51.829.83【名师解析】（1）根据游标卡尺读数规则，图（a）所示的示数为0.006mm；螺旋测微器在夹有摆球时示数如图（b）所示，该示数为20.035mm，则摆球的直径为20.035mm-0.006mm=20.029mm。（2）若将角度盘固定在O点上方，则摆线在角度盘上所指的示数为5°时，实际摆角大于5°。（3）摆长为l=81.50cm+1.00cm=82.5cm。实验中观测到从摆球第1次经过最低点到第61次经过最低点的时间间隔为△t=54.60s，则此单摆周期为T=△t/30=1.82s，由单摆周期公式T=2π，可得该小小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com组测得的重力加速度大小为g==9.83m/s2。3.（2023年高考河北卷）某实验小组利用图装置测量重力加速度。摆线上端固定在点，下端悬挂一小钢球，通过光电门传感器采集摆动周期。（1）关于本实验，下列说法正确的是_______________。（多选）A.小钢球摆动平面应与光电门形平面垂直B.应在小钢球自然下垂时测量摆线长度C.小钢球可以换成较轻的橡胶球D.应无初速度、小摆角释放小钢球（2）组装好装置，用毫米刻度尺测量摆线长度，用螺旋测微器测量小钢球直径。螺旋测微器示数如图，小钢球直径_______________，记摆长。（3）多次改变摆线长度，在小摆角下测得不同摆长对应的小钢球摆动周期，并作出图像，如图。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com根据图线斜率可计算重力加速度_______________（保留3位有效数字，取9.87）。（4）若将摆线长度误认为摆长，仍用上述图像法处理数据，得到的重力加速度值将_______________（填“偏大”“偏小”或“不变”）。【答案】①.ABD②.20.035③.9.87④.不变【解析】（1）[1]A．使用光电门测量时，光电门形平面与被测物体的运动方向垂直是光电门使用的基本要求，故A正确；B．测量摆线长度时，要保证绳子处于伸直状态，故B正确；C．单摆是一个理想化模型，若采用质量较轻的橡胶球...
