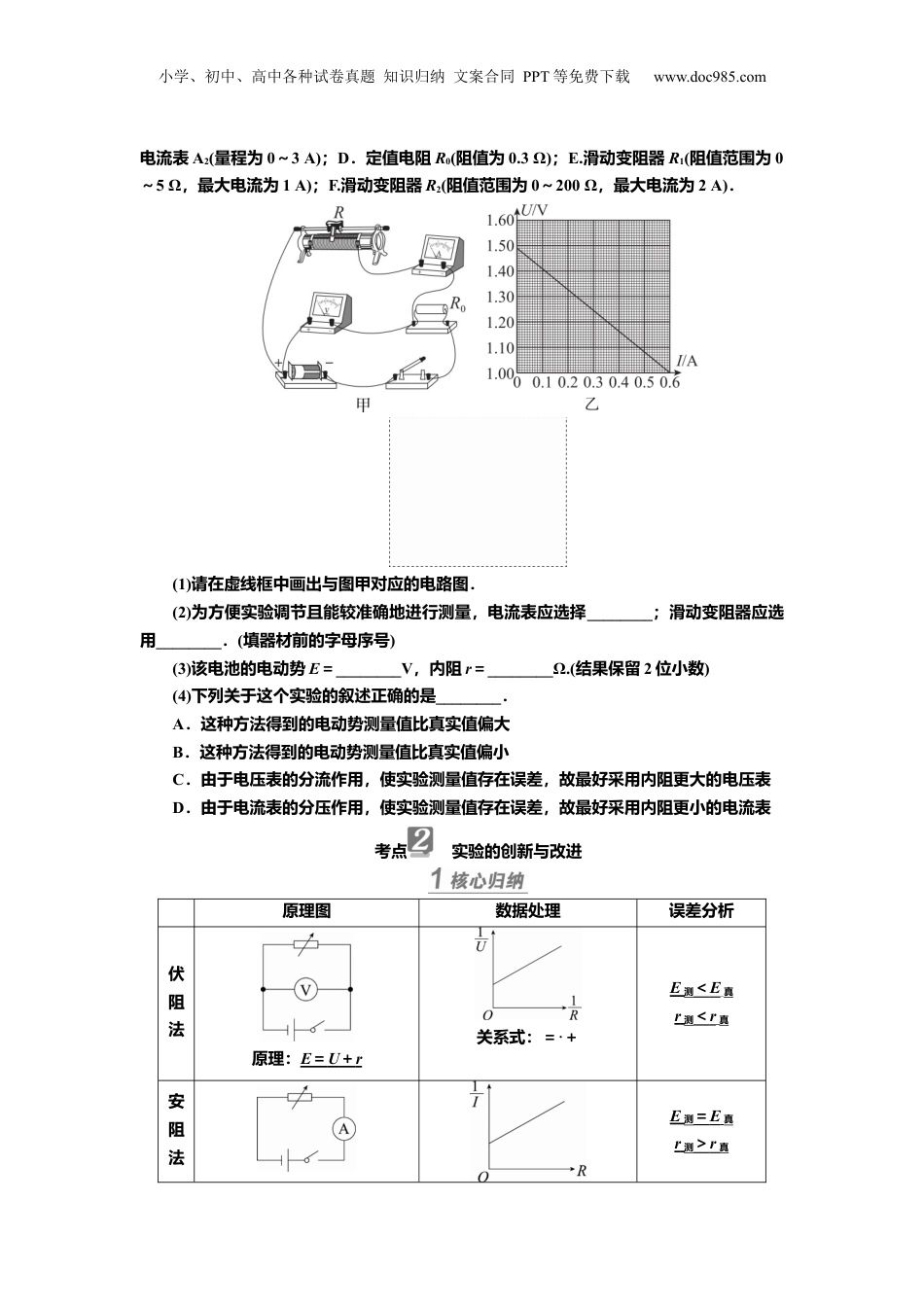

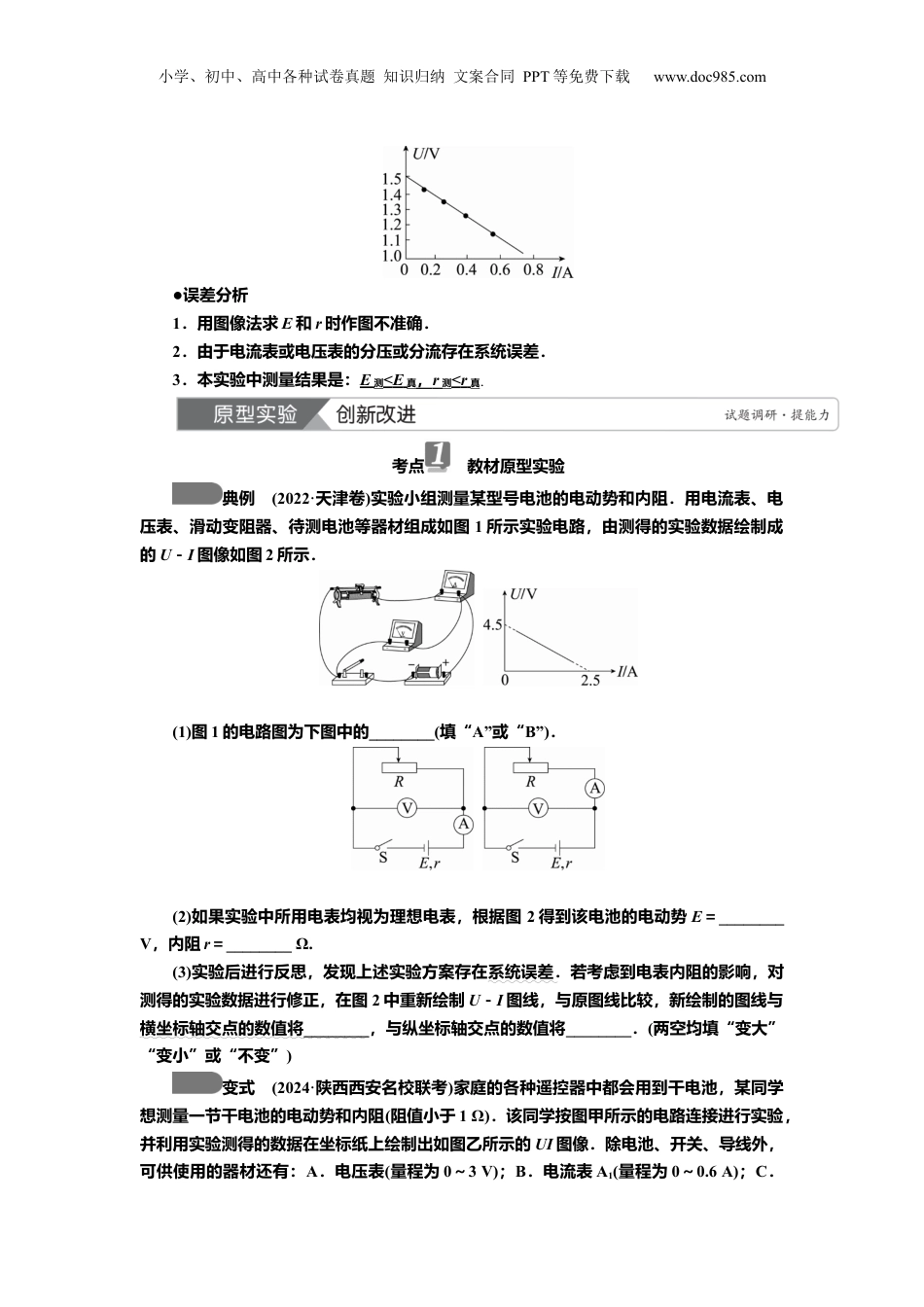

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com实验十电池电动势和内阻的测量●注意事项1．电池选取：应选用内阻较大的电池．2．实验操作：实验中不宜将电流调得过大，电表读数要快，每次读完数后立即断开开关．3．数据要求：要测出不少于6组的(I，U)数据，且变化范围要大些．4．合理选择标度：为使图线分布空间大，纵坐标可以不从零开始，则图线和横轴的交点不再是短路电流，如图所示．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com●误差分析1．用图像法求E和r时作图不准确．2．由于电流表或电压表的分压或分流存在系统误差．3．本实验中测量结果是：E测<E真，r测<r真．考点教材原型实验典例(2022·天津卷)实验小组测量某型号电池的电动势和内阻．用电流表、电压表、滑动变阻器、待测电池等器材组成如图1所示实验电路，由测得的实验数据绘制成的U－I图像如图2所示．(1)图1的电路图为下图中的________(填“A”或“B”)．(2)如果实验中所用电表均视为理想电表，根据图2得到该电池的电动势E＝________V，内阻r＝________Ω.(3)实验后进行反思，发现上述实验方案存在系统误差．若考虑到电表内阻的影响，对测得的实验数据进行修正，在图2中重新绘制U－I图线，与原图线比较，新绘制的图线与横坐标轴交点的数值将________，与纵坐标轴交点的数值将________．(两空均填“变大”“变小”或“不变”)变式(2024·陕西西安名校联考)家庭的各种遥控器中都会用到干电池，某同学想测量一节干电池的电动势和内阻(阻值小于1Ω)．该同学按图甲所示的电路连接进行实验，并利用实验测得的数据在坐标纸上绘制出如图乙所示的UI图像．除电池、开关、导线外，可供使用的器材还有：A．电压表(量程为0～3V)；B．电流表A1(量程为0～0.6A)；C．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com电流表A2(量程为0～3A)；D．定值电阻R0(阻值为0.3Ω)；E.滑动变阻器R1(阻值范围为0～5Ω，最大电流为1A)；F.滑动变阻器R2(阻值范围为0～200Ω，最大电流为2A)．(1)请在虚线框中画出与图甲对应的电路图．(2)为方便实验调节且能较准确地进行测量，电流表应选择________；滑动变阻器应选用________．(填器材前的字母序号)(3)该电池的电动势E＝________V，内阻r＝________Ω.(结果保留2位小数)(4)下列关于这个实验的叙述正确的是________．A．这种方法得到的电动势测量值比真实值偏大B．这种方法得到的电动势测量值比真实值偏小C．由于电压表的分流作用，使实验测量值存在误差，故最好采用内阻更大的电压表D．由于电流表的分压作用，使实验测量值存在误差，故最好采用内阻更小的电流表考点实验的创新与改进原理图数据处理误差分析伏阻法原理：E＝U＋r关系式：＝·＋E测＜E真r测＜r真安阻法E测＝E真r测＞r真小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com原理：E＝IR＋Ir关系式：＝·R＋1．[伏阻法测电动势和内阻]一实验小组利用如图(a)所示的电路测量一电池的电动势E(约1.5V)和内阻r(小于2.0Ω)．图中电压表量程为1V，内阻RV＝380.0Ω；定值电阻R0＝20.0Ω；电阻箱R的最大阻值为999.9Ω；S为开关．按电路图连接电路．完成下列填空：(1)为保护电压表，闭合开关前，电阻箱接入电路的电阻值可以选________(填“5.0”或“15.0”)Ω.(2)闭合开关，多次调节电阻箱，记录下阻值R和电压表的相应读数U.(3)根据如图(a)所示电路，用R、R0、RV、E和r表示，得=_____________.(4)利用测量数据，作出﹣R图线，如图(b)所示.(5)通过图(b)可得E＝________V(结果保留2位小数)，r＝________Ω(结果保留1位小数)．(6)若将图(a)中的电压表当成理想电表，得到的电源电动势为E′，由此产生的误差为×100%＝________%.2．[安阻法测电动势和内阻]某物理兴趣小组要测量一电池组的电动势和内阻，实验室提供下列仪器：A．电池组(电动势约为3V，内阻约为10Ω)B．电压表V(量程0～15.0V，内阻约为3000Ω)小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．电流表A(量程为0～2mA，内阻RA＝12Ω)D．定值电...
