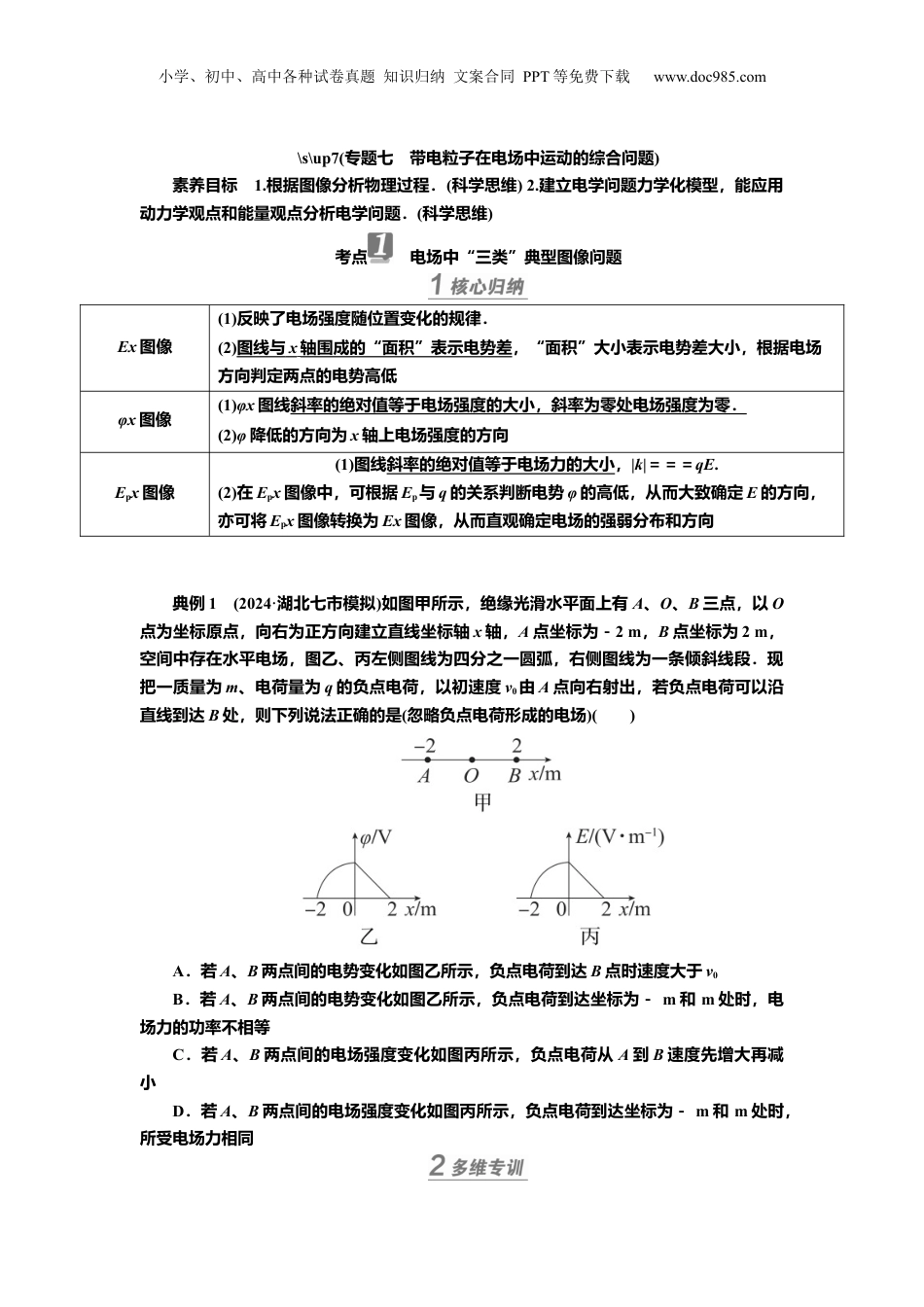

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com\s\up7(专题七带电粒子在电场中运动的综合问题)素养目标1.根据图像分析物理过程．(科学思维)2.建立电学问题力学化模型，能应用动力学观点和能量观点分析电学问题．(科学思维)考点电场中“三类”典型图像问题Ex图像(1)反映了电场强度随位置变化的规律．(2)图线与x轴围成的“面积”表示电势差，“面积”大小表示电势差大小，根据电场方向判定两点的电势高低φx图像(1)φx图线斜率的绝对值等于电场强度的大小，斜率为零处电场强度为零．(2)φ降低的方向为x轴上电场强度的方向Epx图像(1)图线斜率的绝对值等于电场力的大小，|k|＝＝＝qE.(2)在Epx图像中，可根据Ep与q的关系判断电势φ的高低，从而大致确定E的方向，亦可将Epx图像转换为Ex图像，从而直观确定电场的强弱分布和方向典例1(2024·湖北七市模拟)如图甲所示，绝缘光滑水平面上有A、O、B三点，以O点为坐标原点，向右为正方向建立直线坐标轴x轴，A点坐标为－2m，B点坐标为2m，空间中存在水平电场，图乙、丙左侧图线为四分之一圆弧，右侧图线为一条倾斜线段．现把一质量为m、电荷量为q的负点电荷，以初速度v0由A点向右射出，若负点电荷可以沿直线到达B处，则下列说法正确的是(忽略负点电荷形成的电场)()A．若A、B两点间的电势变化如图乙所示，负点电荷到达B点时速度大于v0B．若A、B两点间的电势变化如图乙所示，负点电荷到达坐标为－m和m处时，电场力的功率不相等C．若A、B两点间的电场强度变化如图丙所示，负点电荷从A到B速度先增大再减小D．若A、B两点间的电场强度变化如图丙所示，负点电荷到达坐标为－m和m处时，所受电场力相同小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com1．[φx图像的分析]如图甲所示，空间存在着平行于纸面的匀强电场，但方向未知，现用仪器在纸面内沿互成90°角的x、y两个方向探测各点的电势情况，设O点的电势为零，得到各点电势φ与到O点距离的函数关系图像，分别如图乙、图丙所示．下列关于该电场的电场强度E的说法，正确的是()A．E＝100V/m，与x轴负方向成45°角斜向左上B．E＝100V/m，与x轴负方向成45°角斜向左下C．E＝100V/m，与y轴正方向成30°角斜向右上D．E＝200V/m，与y轴负方向成30°角斜向左下2．[Epx图像的分析]在x轴上O、P两点分别放置电荷量为q1、q2的点电荷，一带负电的试探电荷在两电荷连线上的电势能Ep随x变化的关系如图所示，其中A、B两点电势能为零，BD段中C点电势能最大，则()A．q1是负电荷，q2是正电荷，且q1>q2B．B、C间场强方向沿x轴负方向C．C点的电场强度大于A点的电场强度D．将一正点电荷从B点移到D点，电场力先做负功后做正功考点电场中的力、电综合问题1．用动力学的观点分析带电粒子的运动(1)由于匀强电场中带电粒子所受静电力和重力都是恒力，这两个力的合力为一恒力．(2)类似于处理偏转问题，将复杂的运动分解为正交的简单直线运动，化繁为简．(3)综合运用牛顿运动定律和匀变速直线运动公式，注意受力分析要全面，特别注意重力是否需要考虑，以及运动学公式里的物理量的正、负号及矢量性．2．用能量的观点来分析带电粒子的运动(1)运用能量守恒定律分析，注意题中有哪些形式的能量出现．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(2)运用动能定理分析，注意过程分析要全面，准确求出过程中的所有功，判断是分阶段还是全过程使用动能定理．典例2(2023·新课标卷)密立根油滴实验的示意图如图所示．两水平金属平板上下放置，间距固定，可从上板中央的小孔向两板间喷入大小不同、带电量不同、密度相同的小油滴．两板间不加电压时，油滴a、b在重力和空气阻力的作用下竖直向下匀速运动，速率分别为v0、；两板间加上电压后(上板为正极)，这两个油滴很快达到相同的速率，均竖直向下匀速运动．油滴可视为球形，所受空气阻力大小与油滴半径、运动速率成正比，比例系数视为常数．不计空气浮力和油滴间的相互作用．(1)求油滴a和油滴b的质量之比；(2)判断油滴a和油滴b所带电荷的正负，并求a、b所带电荷量的绝对值之比．1．[应用能量观点分析带电...
