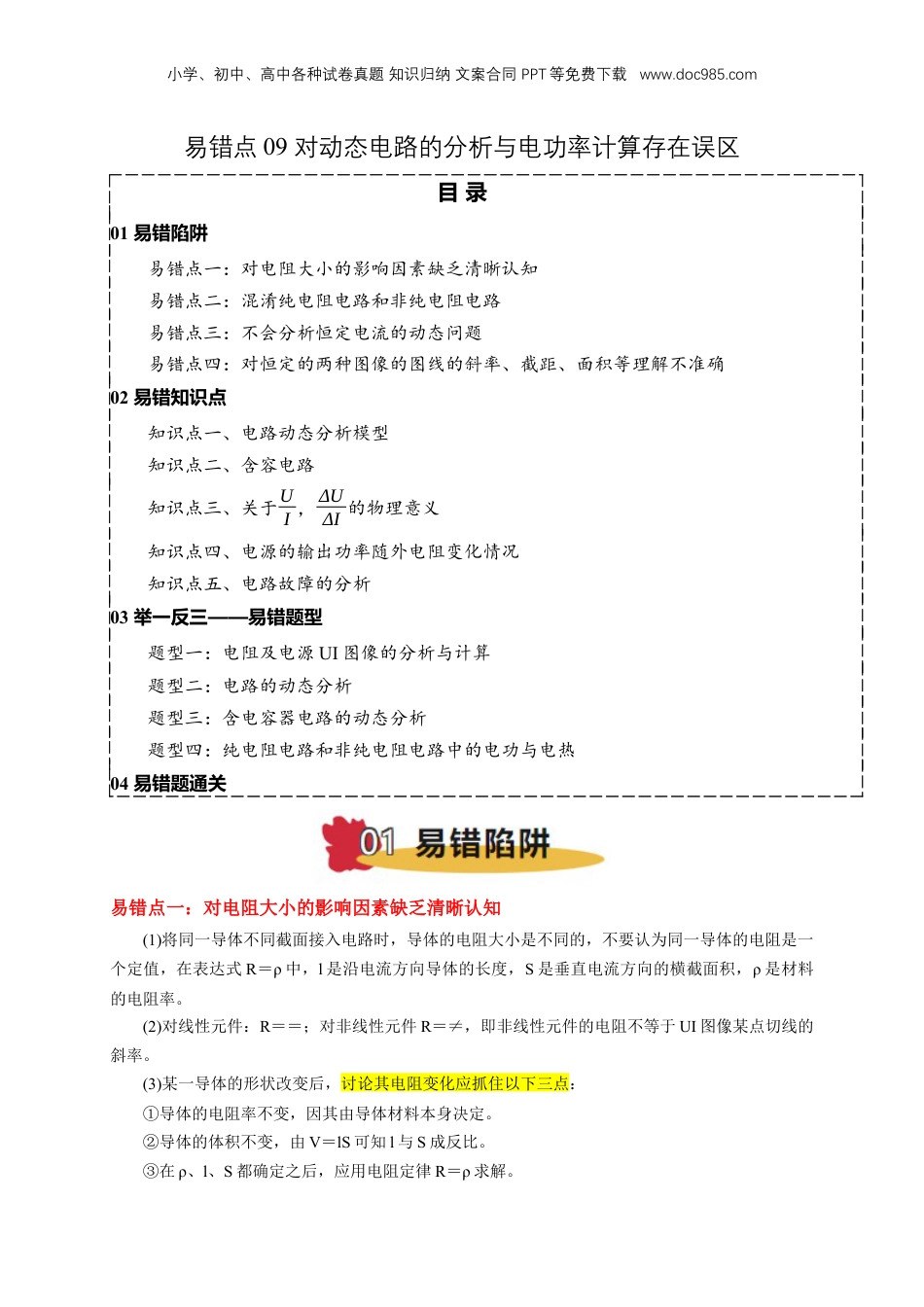

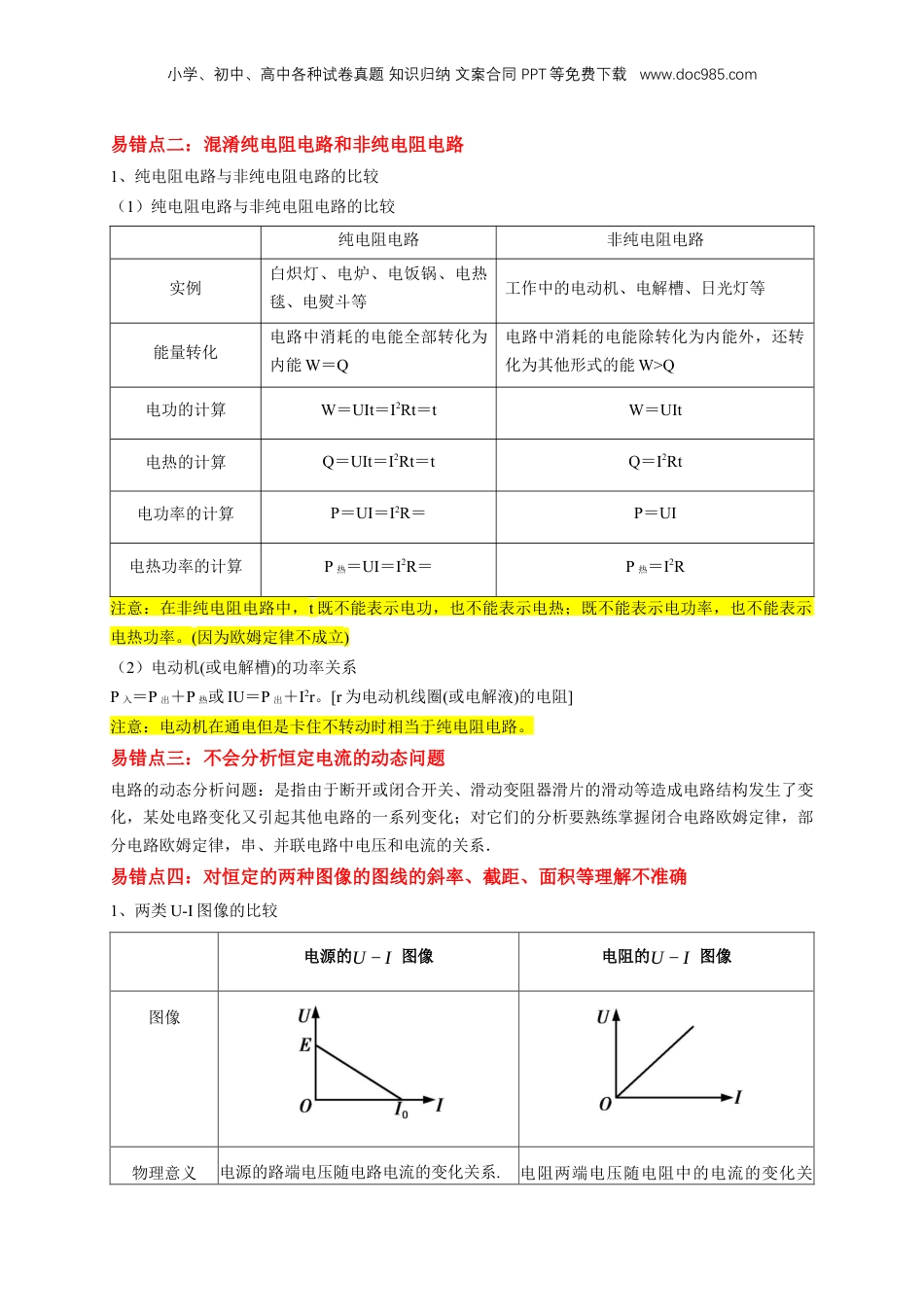

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com易错点09对动态电路的分析与电功率计算存在误区目录01易错陷阱易错点一：对电阻大小的影响因素缺乏清晰认知易错点二：混淆纯电阻电路和非纯电阻电路易错点三：不会分析恒定电流的动态问题易错点四：对恒定的两种图像的图线的斜率、截距、面积等理解不准确02易错知识点知识点一、电路动态分析模型知识点二、含容电路知识点三、关于UI，ΔUΔI的物理意义知识点四、电源的输出功率随外电阻变化情况知识点五、电路故障的分析03举一反三——易错题型题型一：电阻及电源UI图像的分析与计算题型二：电路的动态分析题型三：含电容器电路的动态分析题型四：纯电阻电路和非纯电阻电路中的电功与电热04易错题通关易错点一：对电阻大小的影响因素缺乏清晰认知(1)将同一导体不同截面接入电路时，导体的电阻大小是不同的，不要认为同一导体的电阻是一个定值，在表达式R＝ρ中，l是沿电流方向导体的长度，S是垂直电流方向的横截面积，ρ是材料的电阻率。(2)对线性元件：R＝＝；对非线性元件R＝≠，即非线性元件的电阻不等于UI图像某点切线的斜率。(3)某一导体的形状改变后，讨论其电阻变化应抓住以下三点：①导体的电阻率不变，因其由导体材料本身决定。②导体的体积不变，由V＝lS可知l与S成反比。③在ρ、l、S都确定之后，应用电阻定律R＝ρ求解。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com易错点二：混淆纯电阻电路和非纯电阻电路1、纯电阻电路与非纯电阻电路的比较（1）纯电阻电路与非纯电阻电路的比较纯电阻电路非纯电阻电路实例白炽灯、电炉、电饭锅、电热毯、电熨斗等工作中的电动机、电解槽、日光灯等能量转化电路中消耗的电能全部转化为内能W＝Q电路中消耗的电能除转化为内能外，还转化为其他形式的能W>Q电功的计算W＝UIt＝I2Rt＝tW＝UIt电热的计算Q＝UIt＝I2Rt＝tQ＝I2Rt电功率的计算P＝UI＝I2R＝P＝UI电热功率的计算P热＝UI＝I2R＝P热＝I2R注意：在非纯电阻电路中，t既不能表示电功，也不能表示电热；既不能表示电功率，也不能表示电热功率。(因为欧姆定律不成立)（2）电动机(或电解槽)的功率关系P入＝P出＋P热或IU＝P出＋I2r。[r为电动机线圈(或电解液)的电阻]注意：电动机在通电但是卡住不转动时相当于纯电阻电路。易错点三：不会分析恒定电流的动态问题电路的动态分析问题：是指由于断开或闭合开关、滑动变阻器滑片的滑动等造成电路结构发生了变化，某处电路变化又引起其他电路的一系列变化；对它们的分析要熟练掌握闭合电路欧姆定律，部分电路欧姆定律，串、并联电路中电压和电流的关系．易错点四：对恒定的两种图像的图线的斜率、截距、面积等理解不准确1、两类U-I图像的比较电源的U−I图像电阻的U−I图像图像物理意义电源的路端电压随电路电流的变化关系.电阻两端电压随电阻中的电流的变化关小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com系.截距纵轴截距：表示电路断路时的路端电压U=E.横轴截距：表示电路短路时的电流I=I0.过坐标原点，表示没有电压时电流为零.坐标U、I的乘积表示电源的输出功率.表示电阻消耗的功率.坐标U、I的比值表示外电阻（或等效电阻）的大小，不同点对应的外电阻（或等效电阻）大小不同.每一点对应的比值均相等，表示此电阻的大小.斜率（绝对值）电源内阻r=EI0.电阻大小.知识点一、电路动态分析模型1.电路动态分析的三种常用方法（1）程序法2、需要记住的几个结论①当外电路的任何一个电阻增大（或减小）时，整个电路的总电阻一定增大（或减小）。②若电键的通断使串联的用电器增多时，总电阻增大；若电键的通断使并联的用电器增多时，总电阻减小小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com③用电器断路相当于该处电阻增大至无穷大，用电器短路相当于该处电阻减小至零。（2）“串反并同”结论法①所谓“串反”，即某一电阻增大时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小，反之则增大。②所谓“并同”，即某一电阻增大时，与它并联或间接并联的电阻中的电流、两...
