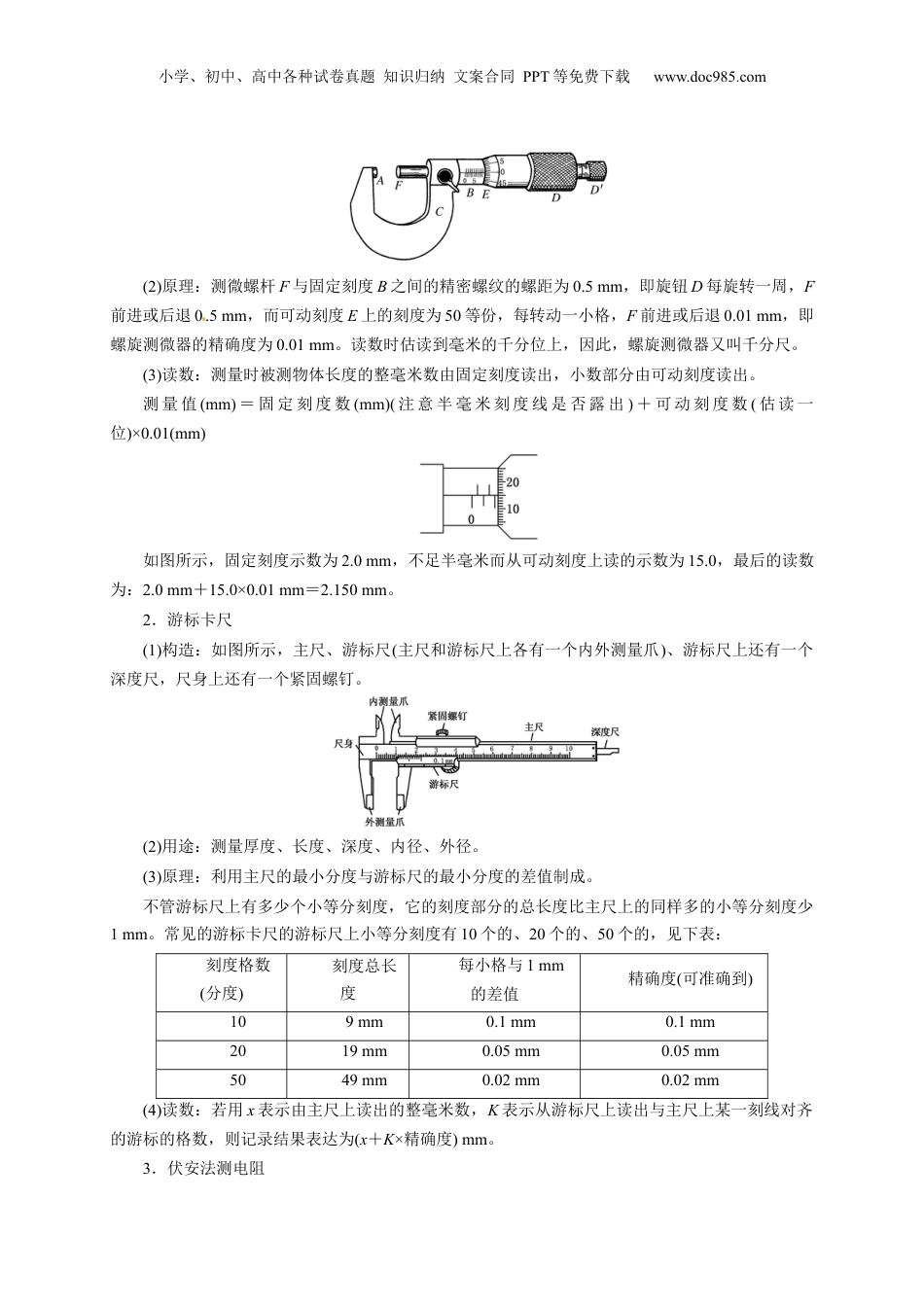

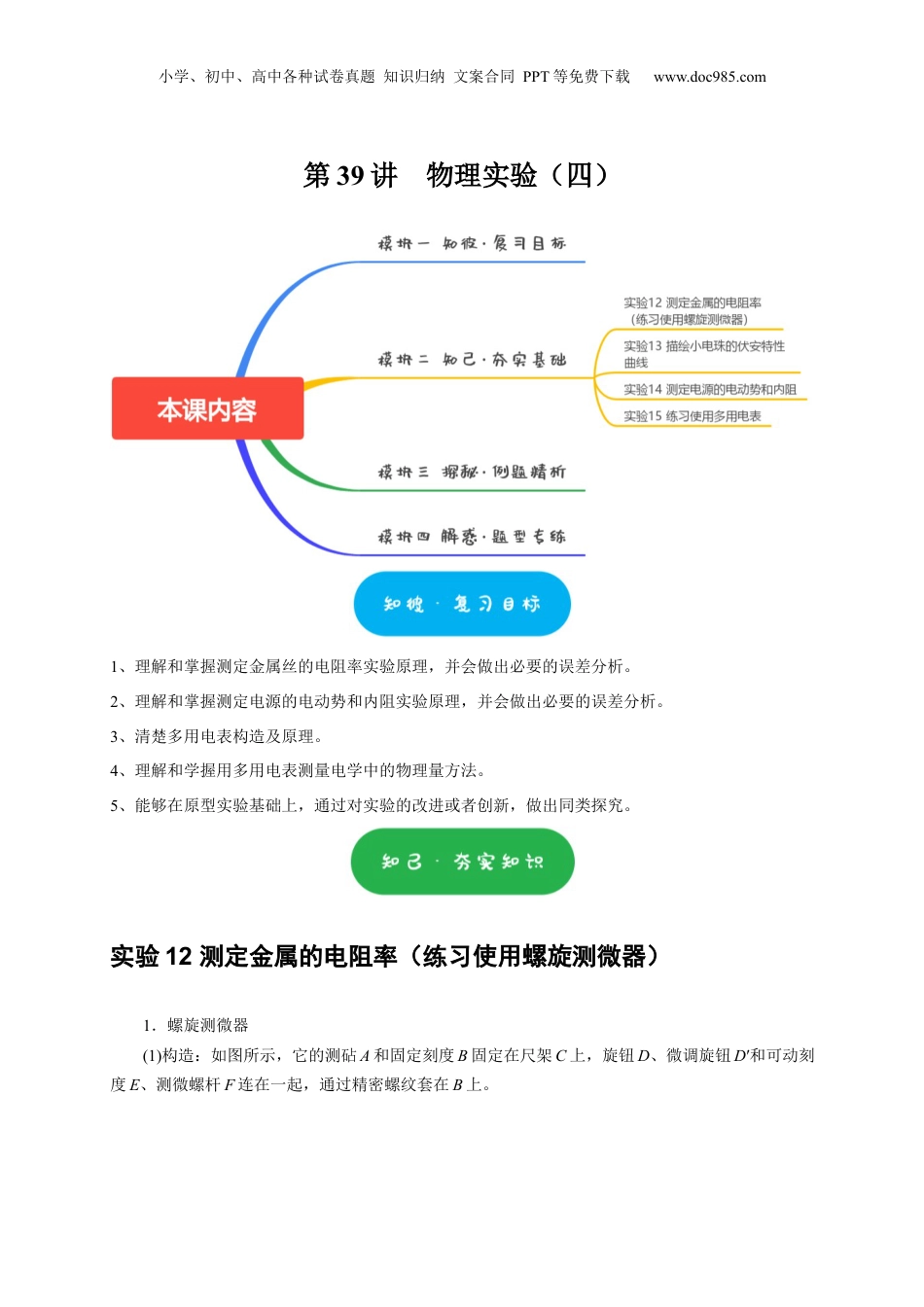

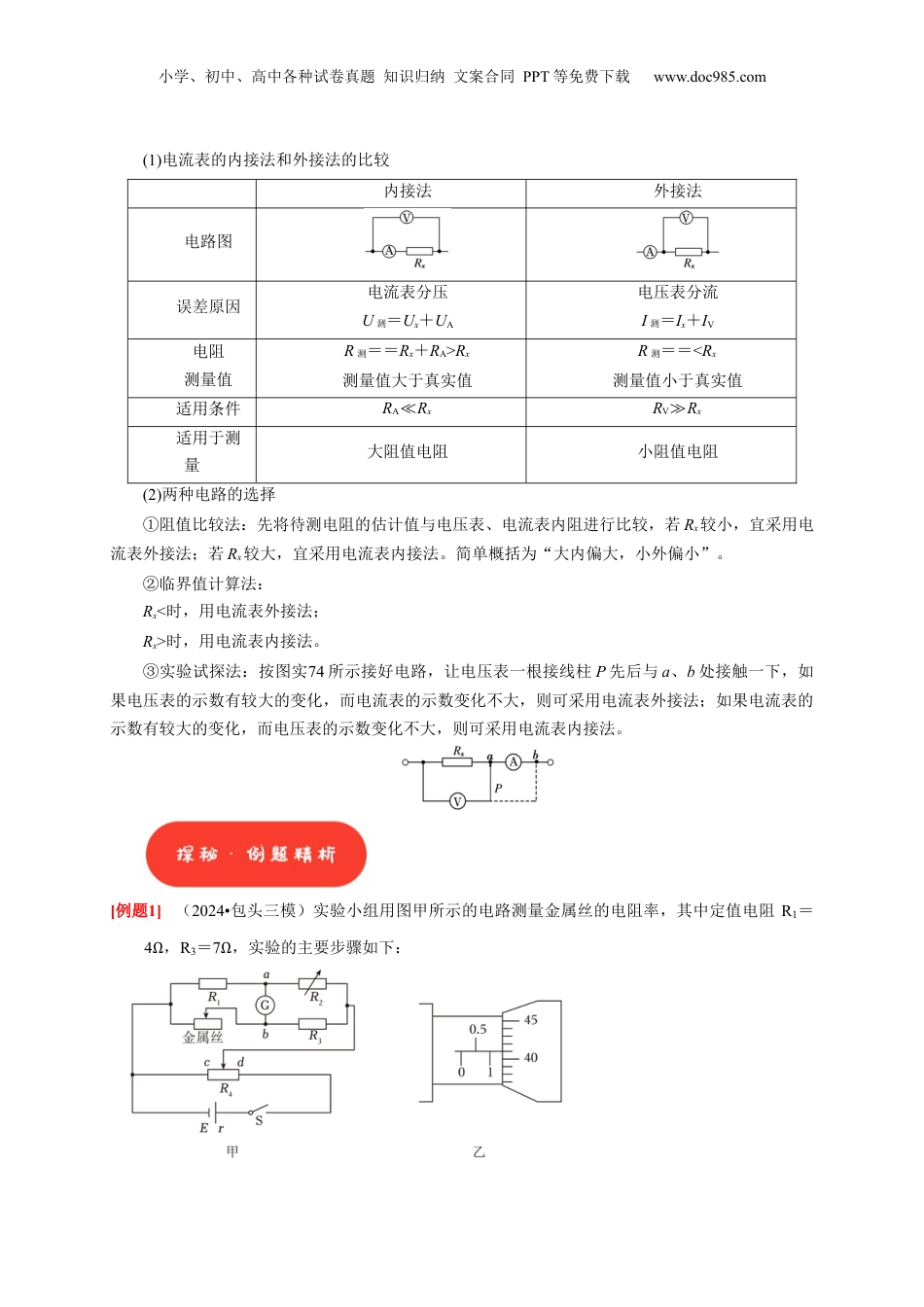

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第39讲物理实验（四）1、理解和掌握测定金属丝的电阻率实验原理，并会做出必要的误差分析。2、理解和掌握测定电源的电动势和内阻实验原理，并会做出必要的误差分析。3、清楚多用电表构造及原理。4、理解和学握用多用电表测量电学中的物理量方法。5、能够在原型实验基础上，通过对实验的改进或者创新，做出同类探究。实验12测定金属的电阻率（练习使用螺旋测微器）1．螺旋测微器(1)构造：如图所示，它的测砧A和固定刻度B固定在尺架C上，旋钮D、微调旋钮D′和可动刻度E、测微螺杆F连在一起，通过精密螺纹套在B上。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(2)原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5mm，即旋钮D每旋转一周，F前进或后退0.5mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01mm，即螺旋测微器的精确度为0.01mm。读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺。(3)读数：测量时被测物体长度的整毫米数由固定刻度读出，小数部分由可动刻度读出。测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)如图所示，固定刻度示数为2.0mm，不足半毫米而从可动刻度上读的示数为15.0，最后的读数为：2.0mm＋15.0×0.01mm＝2.150mm。2．游标卡尺(1)构造：如图所示，主尺、游标尺(主尺和游标尺上各有一个内外测量爪)、游标尺上还有一个深度尺，尺身上还有一个紧固螺钉。(2)用途：测量厚度、长度、深度、内径、外径。(3)原理：利用主尺的最小分度与游标尺的最小分度的差值制成。不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1mm。常见的游标卡尺的游标尺上小等分刻度有10个的、20个的、50个的，见下表：刻度格数(分度)刻度总长度每小格与1mm的差值精确度(可准确到)109mm0.1mm0.1mm2019mm0.05mm0.05mm5049mm0.02mm0.02mm(4)读数：若用x表示由主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻线对齐的游标的格数，则记录结果表达为(x＋K×精确度)mm。3．伏安法测电阻小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)电流表的内接法和外接法的比较内接法外接法电路图误差原因电流表分压U测＝Ux＋UA电压表分流I测＝Ix＋IV电阻测量值R测＝＝Rx＋RA>Rx测量值大于真实值R测＝＝<Rx测量值小于真实值适用条件RA≪RxRV≫Rx适用于测量大阻值电阻小阻值电阻(2)两种电路的选择①阻值比较法：先将待测电阻的估计值与电压表、电流表内阻进行比较，若Rx较小，宜采用电流表外接法；若Rx较大，宜采用电流表内接法。简单概括为“大内偏大，小外偏小”。②临界值计算法：Rx<时，用电流表外接法；Rx>时，用电流表内接法。③实验试探法：按图实74所示接好电路，让电压表一根接线柱P先后与a、b处接触一下，如果电压表的示数有较大的变化，而电流表的示数变化不大，则可采用电流表外接法；如果电流表的示数有较大的变化，而电压表的示数变化不大，则可采用电流表内接法。[例题1]（2024•包头三模）实验小组用图甲所示的电路测量金属丝的电阻率，其中定值电阻R1＝4Ω，R3＝7Ω，实验的主要步骤如下：小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（1）用螺旋微器测量金属丝直径如图乙所示，则金属丝的直径为D＝mm。（2）如图甲、闭合开关前，滑动变阻器R4的滑片应置于端（填“c”或“d”）。（3）先量出待测金属丝接入电路中的长度，接着调节滑动变阻器和电阻箱的阻值使电流计示数为零。若调节前，电流计的电流方向从a流向b，则电阻箱R2的阻值应调（填“大”或“小”）。（4）某次测量中，当电流计示数为零时，电阻箱的阻值R2＝7Ω，则金属丝接入电路中的阻值为Ω。（5）改变金属丝接入电路中的长度，重复以上步骤，记录下每次电流计示数为零时电阻箱的阻值R2及金属丝的有效长度。（6）根据记录的数据作出1R2−L图像，测得该图像的斜率为k，则金属丝的电阻率为（用R1、R3，k、D表示）。【解答】解：（1）螺旋...
