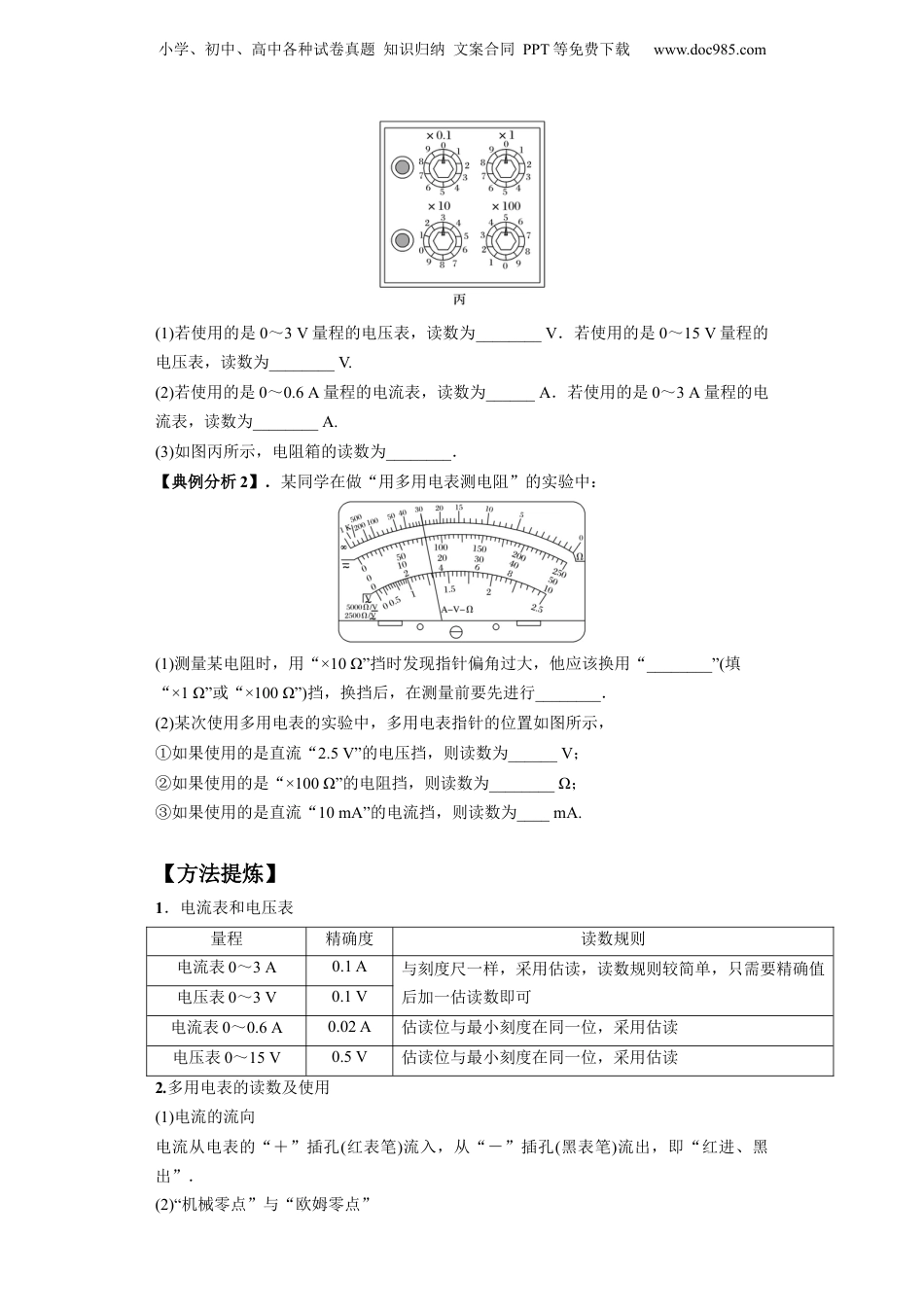

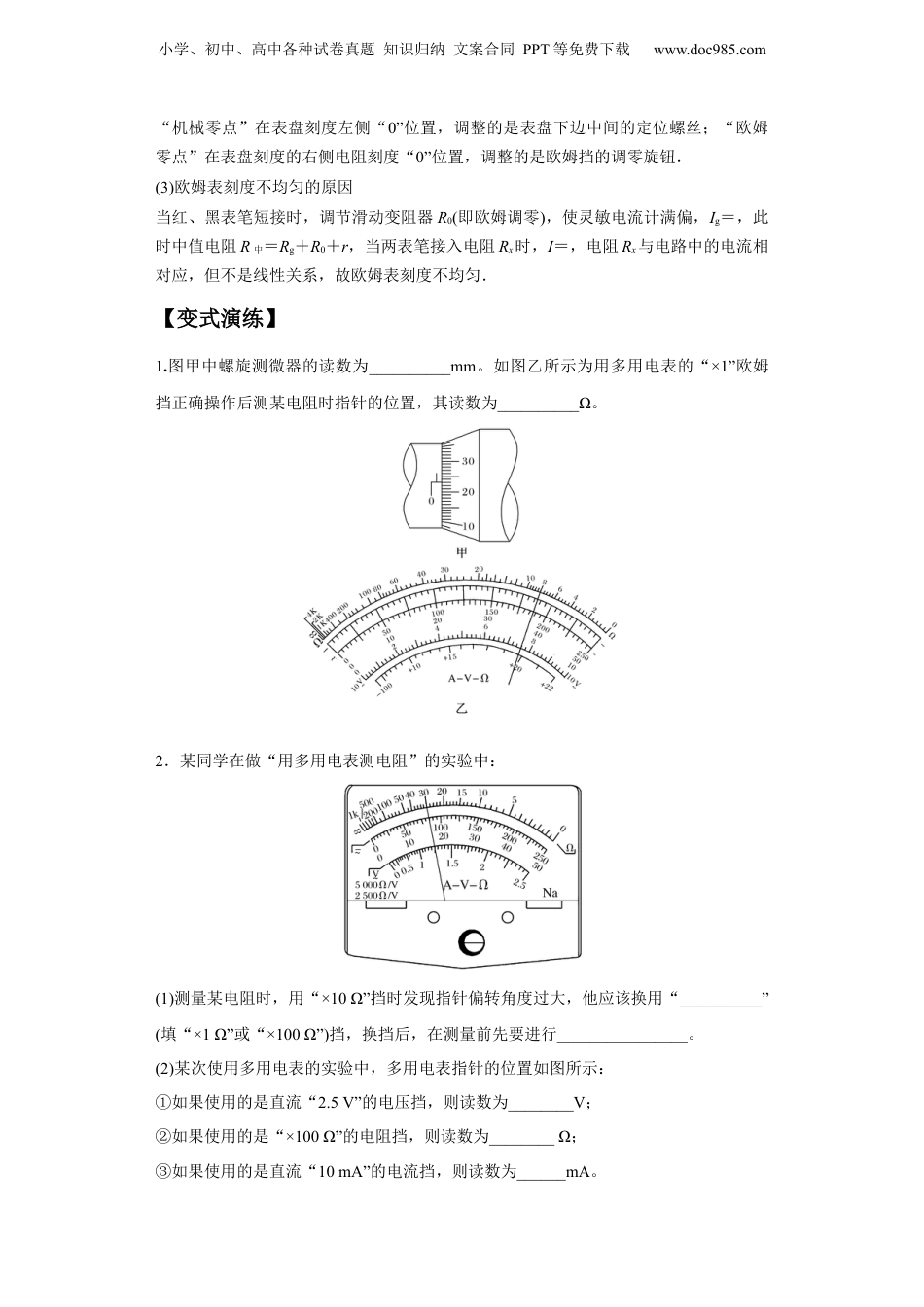

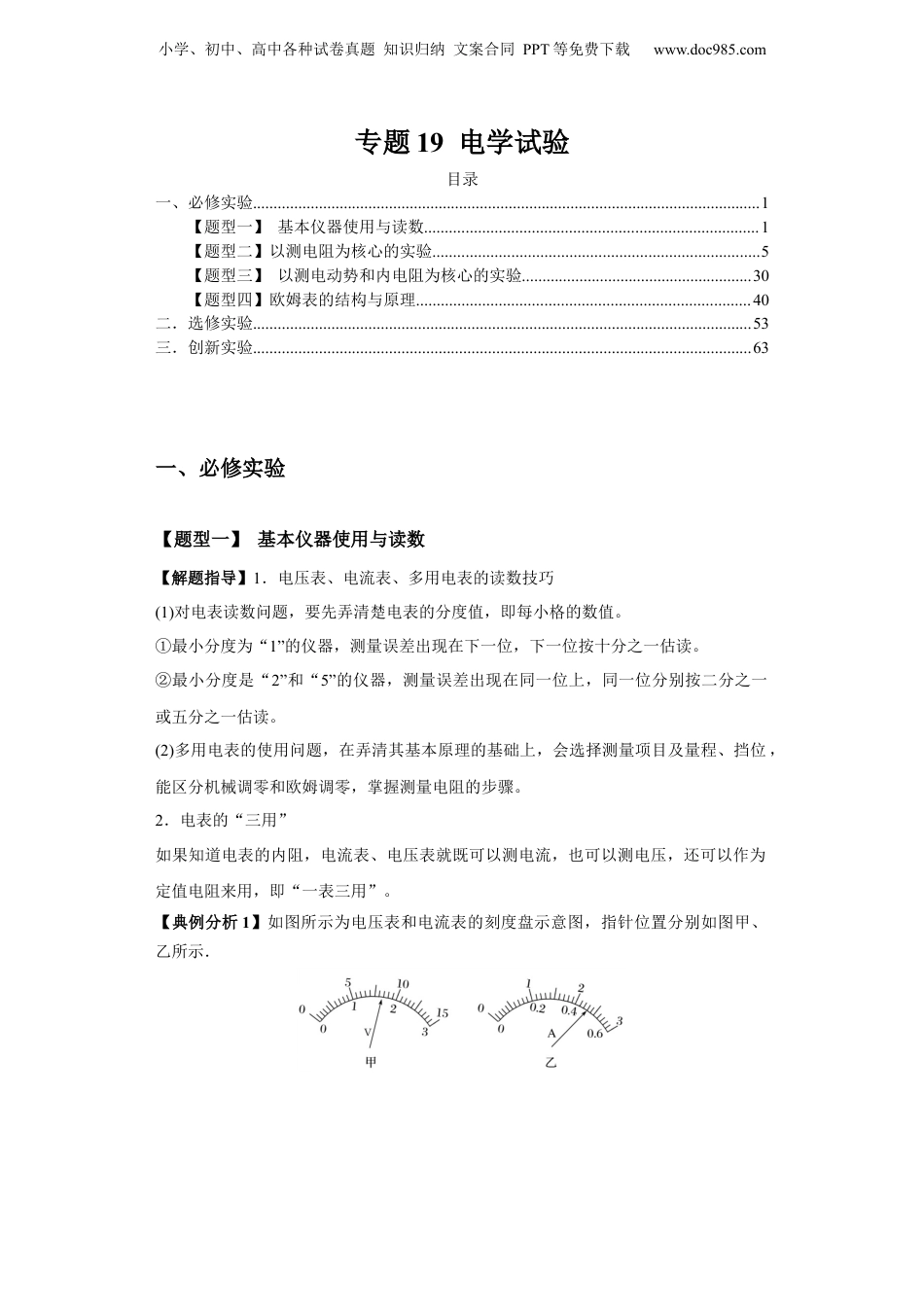

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com专题19电学试验目录一、必修实验...........................................................................................................................1【题型一】基本仪器使用与读数.................................................................................1【题型二】以测电阻为核心的实验...............................................................................5【题型三】以测电动势和内电阻为核心的实验........................................................30【题型四】欧姆表的结构与原理.................................................................................40二．选修实验.........................................................................................................................53三．创新实验.........................................................................................................................63一、必修实验【题型一】基本仪器使用与读数【解题指导】1．电压表、电流表、多用电表的读数技巧(1)对电表读数问题，要先弄清楚电表的分度值，即每小格的数值。①最小分度为“1”的仪器，测量误差出现在下一位，下一位按十分之一估读。②最小分度是“2”和“5”的仪器，测量误差出现在同一位上，同一位分别按二分之一或五分之一估读。(2)多用电表的使用问题，在弄清其基本原理的基础上，会选择测量项目及量程、挡位，能区分机械调零和欧姆调零，掌握测量电阻的步骤。2．电表的“三用”如果知道电表的内阻，电流表、电压表就既可以测电流，也可以测电压，还可以作为定值电阻来用，即“一表三用”。【典例分析1】如图所示为电压表和电流表的刻度盘示意图，指针位置分别如图甲、乙所示．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)若使用的是0～3V量程的电压表，读数为________V．若使用的是0～15V量程的电压表，读数为________V.(2)若使用的是0～0.6A量程的电流表，读数为______A．若使用的是0～3A量程的电流表，读数为________A.(3)如图丙所示，电阻箱的读数为________．【典例分析2】．某同学在做“用多用电表测电阻”的实验中：(1)测量某电阻时，用“×10Ω”挡时发现指针偏角过大，他应该换用“________”(填“×1Ω”或“×100Ω”)挡，换挡后，在测量前要先进行________．(2)某次使用多用电表的实验中，多用电表指针的位置如图所示，①如果使用的是直流“2.5V”的电压挡，则读数为______V；②如果使用的是“×100Ω”的电阻挡，则读数为________Ω；③如果使用的是直流“10mA”的电流挡，则读数为____mA.【方法提炼】1．电流表和电压表量程精确度读数规则电流表0～3A0.1A与刻度尺一样，采用估读，读数规则较简单，只需要精确值后加一估读数即可电压表0～3V0.1V电流表0～0.6A0.02A估读位与最小刻度在同一位，采用估读电压表0～15V0.5V估读位与最小刻度在同一位，采用估读2.多用电表的读数及使用(1)电流的流向电流从电表的“＋”插孔(红表笔)流入，从“－”插孔(黑表笔)流出，即“红进、黑出”．(2)“机械零点”与“欧姆零点”小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com“机械零点”在表盘刻度左侧“0”位置，调整的是表盘下边中间的定位螺丝；“欧姆零点”在表盘刻度的右侧电阻刻度“0”位置，调整的是欧姆挡的调零旋钮．(3)欧姆表刻度不均匀的原因当红、黑表笔短接时，调节滑动变阻器R0(即欧姆调零)，使灵敏电流计满偏，Ig＝，此时中值电阻R中＝Rg＋R0＋r，当两表笔接入电阻Rx时，I＝，电阻Rx与电路中的电流相对应，但不是线性关系，故欧姆表刻度不均匀．【变式演练】1.图甲中螺旋测微器的读数为__________mm。如图乙所示为用多用电表的“×1”欧姆挡正确操作后测某电阻时指针的位置，其读数为__________Ω。2．某同学在做“用多用电表测电阻”的实验中：(1)测量某电阻时，用“×10Ω”挡时发现指针偏转角度过大，他...
