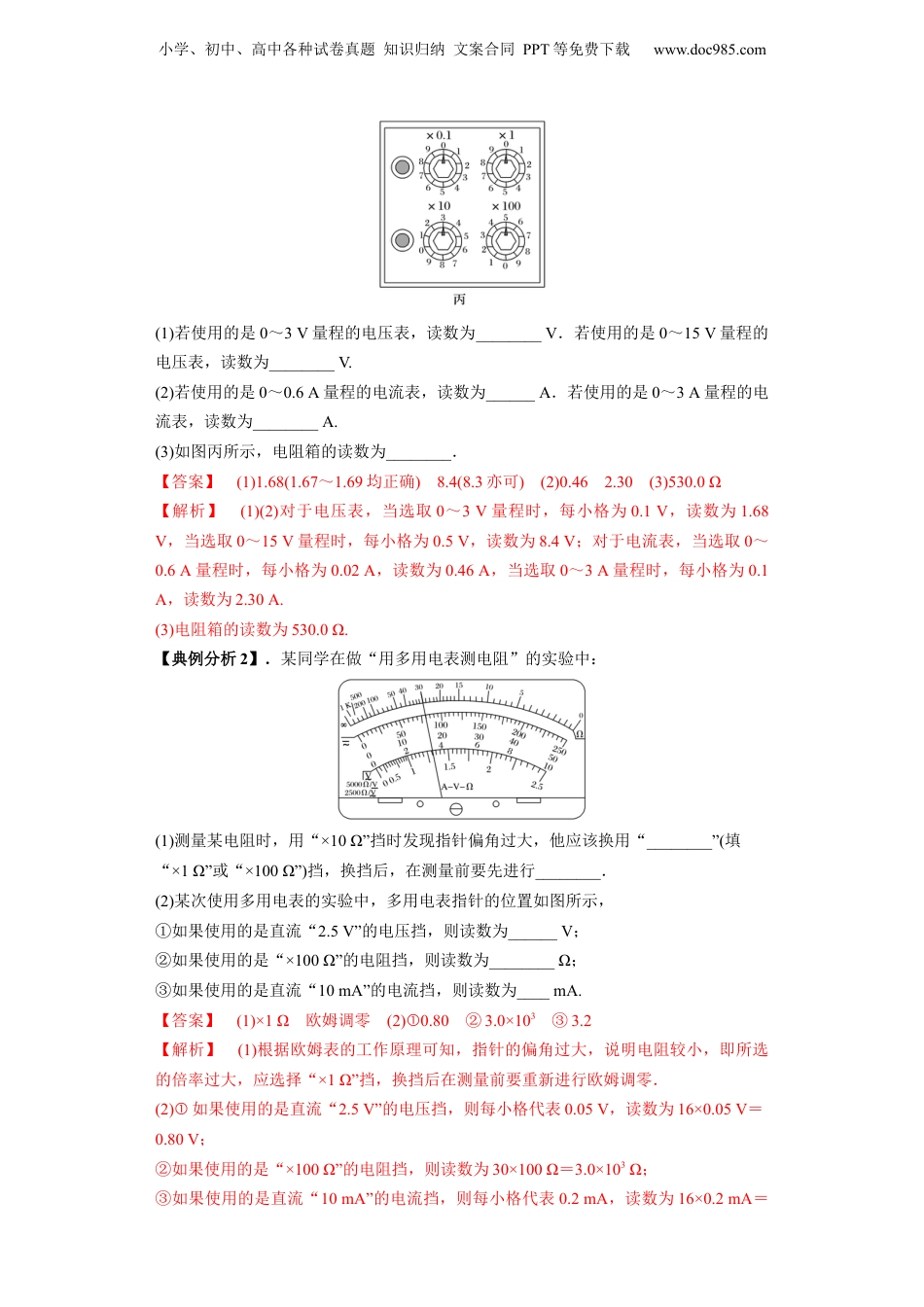

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com专题19电学试验目录一、必修实验...........................................................................................................................1【题型一】基本仪器使用与读数.................................................................................1【题型二】以测电阻为核心的实验...............................................................................5【题型三】以测电动势和内电阻为核心的实验........................................................30【题型四】欧姆表的结构与原理.................................................................................40二.选修实验.........................................................................................................................53三.创新实验.........................................................................................................................63一、必修实验【题型一】基本仪器使用与读数【解题指导】1.电压表、电流表、多用电表的读数技巧(1)对电表读数问题,要先弄清楚电表的分度值,即每小格的数值。①最小分度为“1”的仪器,测量误差出现在下一位,下一位按十分之一估读。②最小分度是“2”和“5”的仪器,测量误差出现在同一位上,同一位分别按二分之一或五分之一估读。(2)多用电表的使用问题,在弄清其基本原理的基础上,会选择测量项目及量程、挡位,能区分机械调零和欧姆调零,掌握测量电阻的步骤。2.电表的“三用”如果知道电表的内阻,电流表、电压表就既可以测电流,也可以测电压,还可以作为定值电阻来用,即“一表三用”。【典例分析1】如图所示为电压表和电流表的刻度盘示意图,指针位置分别如图甲、乙所示.小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)若使用的是0~3V量程的电压表,读数为________V.若使用的是0~15V量程的电压表,读数为________V.(2)若使用的是0~0.6A量程的电流表,读数为______A.若使用的是0~3A量程的电流表,读数为________A.(3)如图丙所示,电阻箱的读数为________.【答案】(1)1.68(1.67~1.69均正确)8.4(8.3亦可)(2)0.462.30(3)530.0Ω【解析】(1)(2)对于电压表,当选取0~3V量程时,每小格为0.1V,读数为1.68V,当选取0~15V量程时,每小格为0.5V,读数为8.4V;对于电流表,当选取0~0.6A量程时,每小格为0.02A,读数为0.46A,当选取0~3A量程时,每小格为0.1A,读数为2.30A.(3)电阻箱的读数为530.0Ω.【典例分析2】.某同学在做“用多用电表测电阻”的实验中:(1)测量某电阻时,用“×10Ω”挡时发现指针偏角过大,他应该换用“________”(填“×1Ω”或“×100Ω”)挡,换挡后,在测量前要先进行________.(2)某次使用多用电表的实验中,多用电表指针的位置如图所示,①如果使用的是直流“2.5V”的电压挡,则读数为______V;②如果使用的是“×100Ω”的电阻挡,则读数为________Ω;③如果使用的是直流“10mA”的电流挡,则读数为____mA.【答案】(1)×1Ω欧姆调零(2)0.80①②3.0×103③3.2【解析】(1)根据欧姆表的工作原理可知,指针的偏角过大,说明电阻较小,即所选的倍率过大,应选择“×1Ω”挡,换挡后在测量前要重新进行欧姆调零.(2)①如果使用的是直流“2.5V”的电压挡,则每小格代表0.05V,读数为16×0.05V=0.80V;②如果使用的是“×100Ω”的电阻挡,则读数为30×100Ω=3.0×103Ω;③如果使用的是直流“10mA”的电流挡,则每小格代表0.2mA,读数为16×0.2mA=小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com3.2mA.【方法提炼】1.电流表和电压表量程精确度读数规则电流表0~3A0.1A与刻度尺一样,采用估读,读数规则较简单,只需要精确值后加一估读数即可电压表0~3V0.1V电流表0~0.6A0.02A估读位与最小刻度在同一位,采用估读电压表0~15V0.5V估读位与最小刻度在同一位,采用估读2.多用电表的读数及使...
