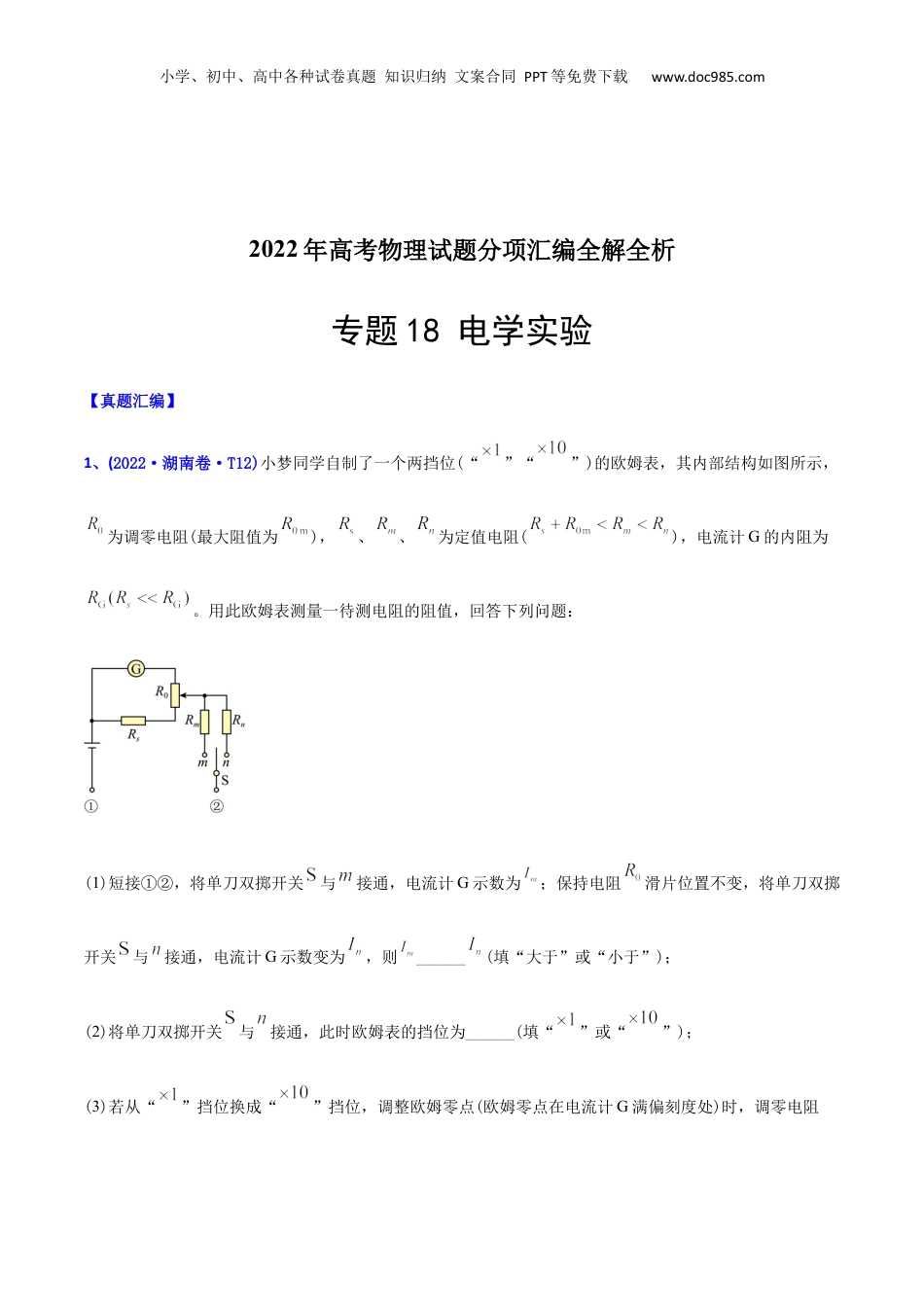

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2022年高考物理试题分项汇编全解全析专题18电学实验【真题汇编】1、(2022·湖南卷·T12)小梦同学自制了一个两挡位(“”“”)的欧姆表，其内部结构如图所示，为调零电阻(最大阻值为)，、、为定值电阻()，电流计G的内阻为。用此欧姆表测量一待测电阻的阻值，回答下列问题：(1)短接①②，将单刀双掷开关与接通，电流计G示数为；保持电阻滑片位置不变，将单刀双掷开关与接通，电流计G示数变为，则______(填“大于”或“小于”)；(2)将单刀双掷开关与接通，此时欧姆表的挡位为______(填“”或“”)；(3)若从“”挡位换成“”挡位，调整欧姆零点(欧姆零点在电流计G满偏刻度处)时，调零电阻小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com的滑片应该______调节(填“向上”或“向下”)；(4)在“”挡位调整欧姆零点后，在①②间接入阻值为的定值电阻，稳定后电流计G的指针偏转到满偏刻度的；取走，在①②间接入待测电阻，稳定后电流计G的指针偏转到满偏刻度的，则______。2、(2022·广东卷·T12)弹性导电绳逐步成为智能控制系统中部分传感器的敏感元件，某同学测量弹性导电绳的电阻与拉伸后绳长之间的关系，实验过程如下：(1)装置安装和电路连接；如图(a)所示，导电绳的一端固定，另一端作为拉伸端，两端分别用带有金属夹A、B的导线接入如图(b)所示的电路中。(2)导电绳拉伸后的长度L及其电阻Rx的测量①将导电绳拉伸后，用刻度尺测量并记录A、B间的距离，即为导电绳拉伸后的长度L。②将滑动变阻器R的滑片滑到最右端。断开开关S2，闭合开关S1，调节R，使电压表和电流表的指针偏转到合适位置。记录两表的示数U和I1。③闭合S2，电压表的示数__________(选填“变大”或“变小”)。调节R使电压表的示数仍为U，记录电小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com流表的示数I2，则此时导电绳的电阻Rx=__________(用I1、I2和U表示)。④断开S1，增大导电绳拉伸量，测量并记录A、B间的距离，重复步骤②和③。(3)该电压表内阻对导电绳电阻的测量值__________(选填“有”或“无”)影响。(4)图11(c)是根据部分实验数据描绘的Rx—L图线。将该导电绳两端固定在某种机械臂上，当机械臂弯曲后，测得导电绳的电阻Rx为1.33kΩ，则由图线可读出导电绳拉伸后的长度为__________cm，即为机械臂弯曲后的长度。3、(2022·山东卷·T14)某同学利用实验室现有器材，设计了一个测量电阻阻值的实验。实验器材：干电池E(电动势1.5V，内阻未知)；电流表A1(量程10mA，内阻为90Ω)；电流表A2(量程30mA，内阻为30Ω)；定值电阻R0(阻值为150Ω)；滑动变阻器R(最大阻值为100Ω)；待测电阻Rx；开关S，导线若干。测量电路如图所示。(1)断开开关，连接电路，将滑动变阻器R的滑片调到阻值最大一端。将定值电阻R0接入电路；闭合开关，调节滑片位置。使电流表指针指在满刻度的处。该同学选用的电流表为_______(填“A1”或“A2”)；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com若不考虑电池内阻。此时滑动变阻器接入电路的电阻值应为________Ω。(2)断开开关，保持滑片的位置不变。用Rx替换R0，闭合开关后，电流表指针指在满刻度的处，则Rx的测量值为________Ω。(3)本实验中未考虑电池内阻，对Rx的测量值_________(填“有”或“无”)影响4、(2022·全国甲卷·T22)某同学要测量微安表内阻，可利用的实验器材有：电源E(电动势，内阻很小)，电流表(量程，内阻约)，微安表(量程，内阻待测，约)，滑动变阻器R(最大阻值)，定值电阻(阻值)，开关S，导线若干。(1)在答题卡上将图中所示的器材符号连线，画出实验电路原理图_____；(2)某次测量中，微安表的示数为，电流表的示数为，由此计算出微安表内阻_____。5、(2022·全国乙卷·T23)一同学探究阻值约为的待测电阻在范围内的伏安特性。可用器材有：电压表V(量程为，内阻很大)，电流表A(量程为，内阻为)，电源E(电动势小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com约为，内阻不计)，滑动变阻器R(最大...
