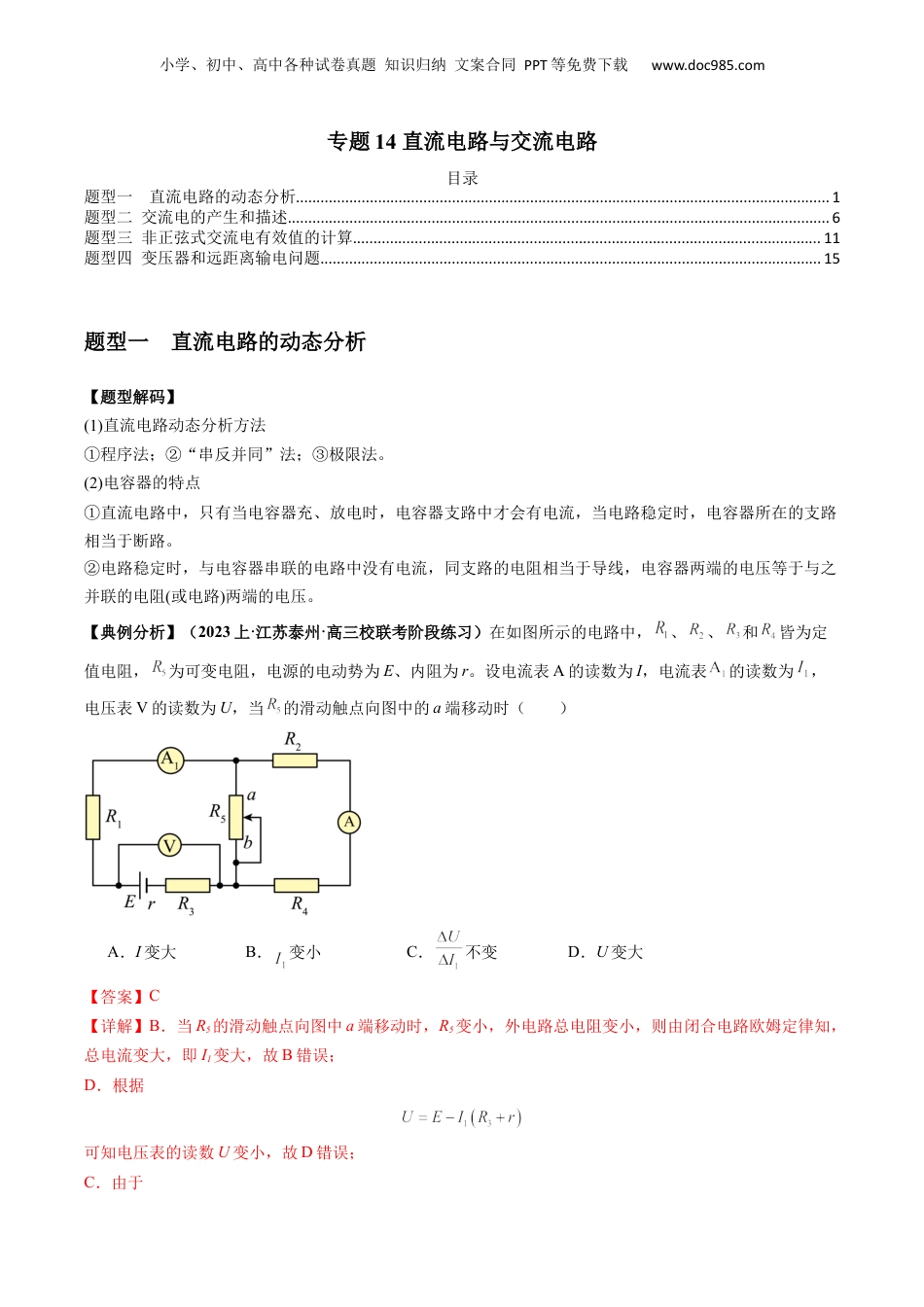

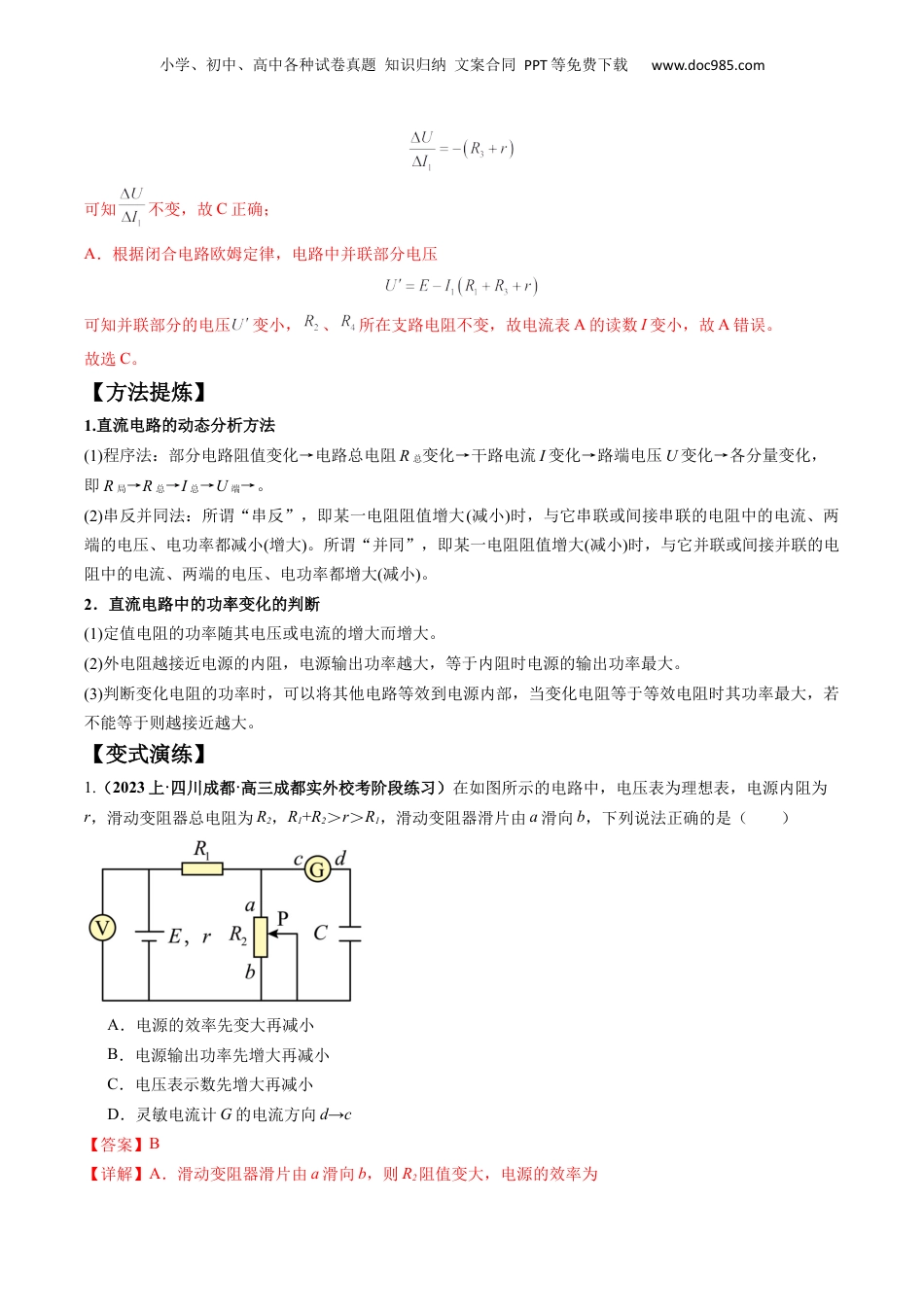

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com专题14直流电路与交流电路目录题型一直流电路的动态分析..................................................................................................................................1题型二交流电的产生和描述....................................................................................................................................6题型三非正弦式交流电有效值的计算..................................................................................................................11题型四变压器和远距离输电问题..........................................................................................................................15题型一直流电路的动态分析【题型解码】(1)直流电路动态分析方法①程序法；②“串反并同”法；③极限法。(2)电容器的特点①直流电路中，只有当电容器充、放电时，电容器支路中才会有电流，当电路稳定时，电容器所在的支路相当于断路。②电路稳定时，与电容器串联的电路中没有电流，同支路的电阻相当于导线，电容器两端的电压等于与之并联的电阻(或电路)两端的电压。【典例分析】（2023上·江苏泰州·高三校联考阶段练习）在如图所示的电路中，、、和皆为定值电阻，为可变电阻，电源的电动势为E、内阻为r。设电流表A的读数为I，电流表的读数为，电压表V的读数为U，当的滑动触点向图中的a端移动时（）A．I变大B．变小C．不变D．U变大【答案】C【详解】B．当R5的滑动触点向图中a端移动时，R5变小，外电路总电阻变小，则由闭合电路欧姆定律知，总电流变大，即I1变大，故B错误；D．根据可知电压表的读数U变小，故D错误；C．由于小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com可知不变，故C正确；A．根据闭合电路欧姆定律，电路中并联部分电压可知并联部分的电压变小，、所在支路电阻不变，故电流表A的读数I变小，故A错误。故选C。【方法提炼】1.直流电路的动态分析方法(1)程序法：部分电路阻值变化→电路总电阻R总变化→干路电流I变化→路端电压U变化→各分量变化，即R局→R总→I总→U端→。(2)串反并同法：所谓“串反”，即某一电阻阻值增大(减小)时，与它串联或间接串联的电阻中的电流、两端的电压、电功率都减小(增大)。所谓“并同”，即某一电阻阻值增大(减小)时，与它并联或间接并联的电阻中的电流、两端的电压、电功率都增大(减小)。2．直流电路中的功率变化的判断(1)定值电阻的功率随其电压或电流的增大而增大。(2)外电阻越接近电源的内阻，电源输出功率越大，等于内阻时电源的输出功率最大。(3)判断变化电阻的功率时，可以将其他电路等效到电源内部，当变化电阻等于等效电阻时其功率最大，若不能等于则越接近越大。【变式演练】1.（2023上·四川成都·高三成都实外校考阶段练习）在如图所示的电路中，电压表为理想表，电源内阻为r，滑动变阻器总电阻为R2，R1+R2＞r＞R1，滑动变阻器滑片由a滑向b，下列说法正确的是（）A．电源的效率先变大再减小B．电源输出功率先增大再减小C．电压表示数先增大再减小D．灵敏电流计G的电流方向d→c【答案】B【详解】A．滑动变阻器滑片由a滑向b，则R2阻值变大，电源的效率为小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com可知外电阻变大，则电源的效率变大，选项A错误；B．当外电阻等于内阻时电源输出功率最大；因R1+R2＞r＞R1，滑动变阻器滑片由a滑向b，则R2阻值变大，外电阻先靠近电源内阻后远离电源内阻，可知电源输出功率先增加后减小，选项B正确；C．外电阻变大，总电流减小，则路端电压变大，即电压表示数增大，选项C错误；D．路端电压变大，R1电压减小，则滑动变阻器两端电压变大，电容器两板电压变大，电容器充电，则灵敏电流计G的电流方向c→d，选项D错误。故选B。2．（2023上·河南·高三河南省淮阳中学校联考阶段练习）在如图所示电路中，R1、R2、R3为定值电阻，、为滑动变阻器，电源内阻为r，平行板电容器C正中...
