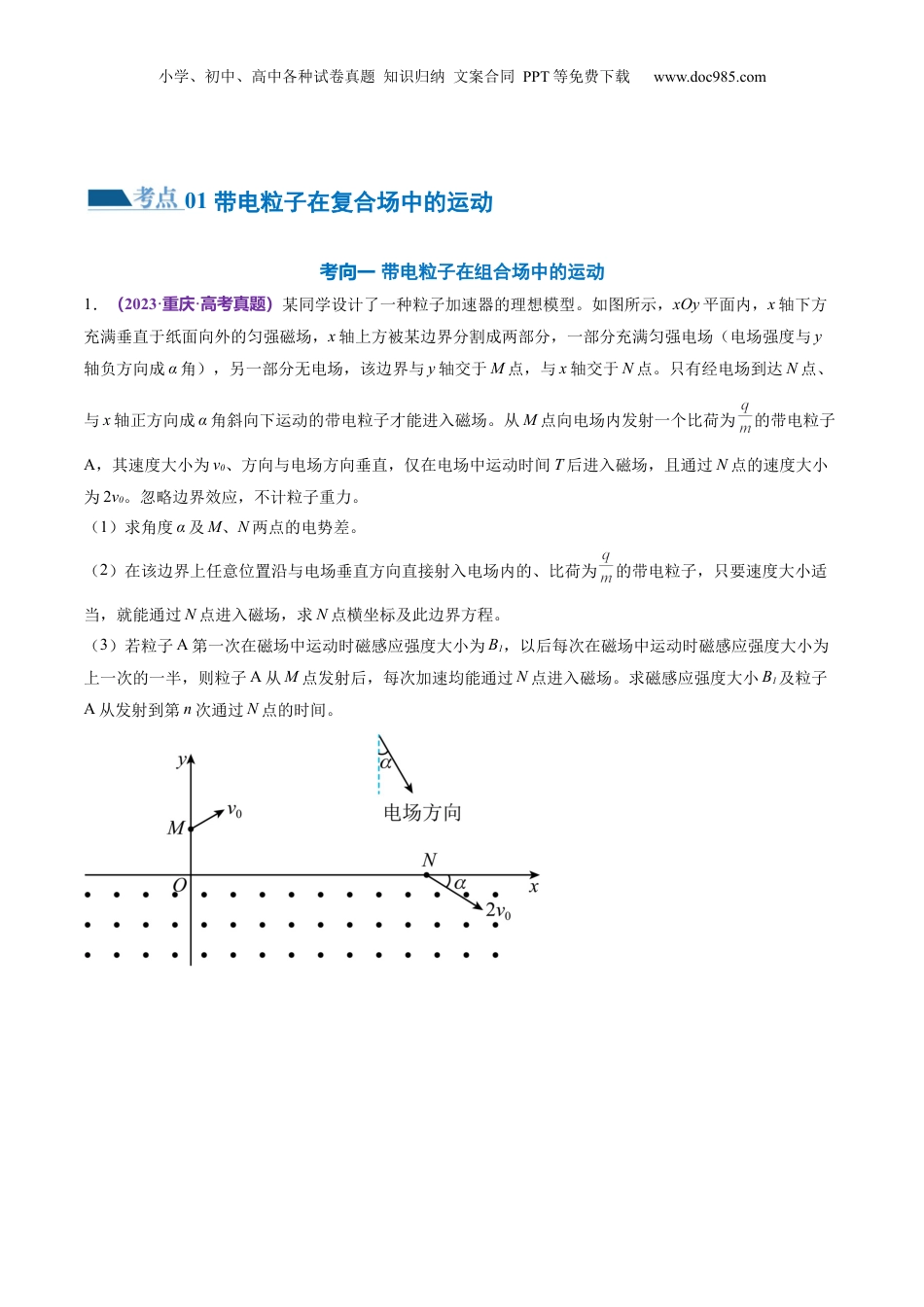

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com专题11带电粒子在复合场中的运动目录01带电粒子在复合场中的运动··············································································2考向一带电粒子在组合场中的运动·····························································································2考向二带电粒子在复合场中的运动···························································································2302常见电学仪器···································································································46考向一常见电学仪器··················································································································46小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com01带电粒子在复合场中的运动考向一带电粒子在组合场中的运动1．（2023·重庆·高考真题）某同学设计了一种粒子加速器的理想模型。如图所示，xOy平面内，x轴下方充满垂直于纸面向外的匀强磁场，x轴上方被某边界分割成两部分，一部分充满匀强电场（电场强度与y轴负方向成α角），另一部分无电场，该边界与y轴交于M点，与x轴交于N点。只有经电场到达N点、与x轴正方向成α角斜向下运动的带电粒子才能进入磁场。从M点向电场内发射一个比荷为的带电粒子A，其速度大小为v0、方向与电场方向垂直，仅在电场中运动时间T后进入磁场，且通过N点的速度大小为2v0。忽略边界效应，不计粒子重力。（1）求角度α及M、N两点的电势差。（2）在该边界上任意位置沿与电场垂直方向直接射入电场内的、比荷为的带电粒子，只要速度大小适当，就能通过N点进入磁场，求N点横坐标及此边界方程。（3）若粒子A第一次在磁场中运动时磁感应强度大小为B1，以后每次在磁场中运动时磁感应强度大小为上一次的一半，则粒子A从M点发射后，每次加速均能通过N点进入磁场。求磁感应强度大小B1及粒子A从发射到第n次通过N点的时间。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2．（2023·辽宁·高考真题）如图，水平放置的两平行金属板间存在匀强电场，板长是板间距离的倍。金属板外有一圆心为O的圆形区域，其内部存在磁感应强度大小为B、方向垂直于纸面向外的匀强磁场。质量为m、电荷量为q（q>0）的粒子沿中线以速度v0水平向右射入两板间，恰好从下板边缘P点飞出电场，并沿PO方向从图中O'点射入磁场。已知圆形磁场区域半径为，不计粒子重力。（1）求金属板间电势差U；（2）求粒子射出磁场时与射入磁场时运动方向间的夹角θ；（3）仅改变圆形磁场区域的位置，使粒子仍从图中O'点射入磁场，且在磁场中的运动时间最长。定性画出粒子在磁场中的运动轨迹及相应的弦，标出改变后的圆形磁场区域的圆心M。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com3．（2022·浙江·高考真题）如图为研究光电效应的装置示意图，该装置可用于分析光子的信息。在xOy平面（纸面）内，垂直纸面的金属薄板M、N与y轴平行放置，板N中间有一小孔O。有一由x轴、y轴和以O为圆心、圆心角为90°的半径不同的两条圆弧所围的区域Ⅰ，整个区域Ⅰ内存在大小可调、方向垂直纸面向里的匀强电场和磁感应强度大小恒为B1、磁感线与圆弧平行且逆时针方向的磁场。区域Ⅰ右侧还有一左边界与y轴平行且相距为l、下边界与x轴重合的匀强磁场区域Ⅱ，其宽度为a，长度足够...
