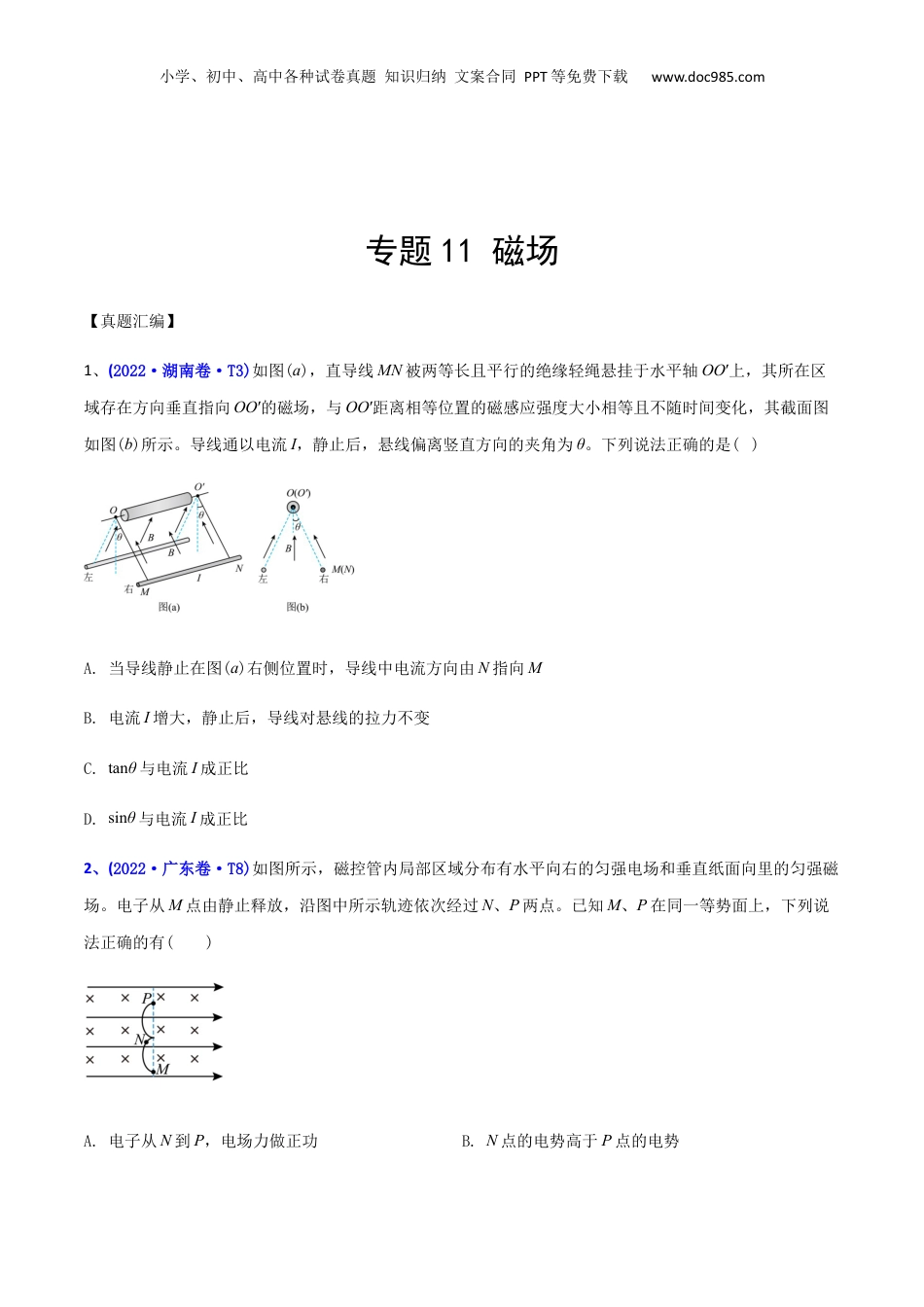

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com专题11磁场【真题汇编】1、(2022·湖南卷·T3)如图(a)，直导线MN被两等长且平行的绝缘轻绳悬挂于水平轴OO′上，其所在区域存在方向垂直指向OO′的磁场，与OO′距离相等位置的磁感应强度大小相等且不随时间变化，其截面图如图(b)所示。导线通以电流I，静止后，悬线偏离竖直方向的夹角为θ。下列说法正确的是()A.当导线静止在图(a)右侧位置时，导线中电流方向由N指向MB.电流I增大，静止后，导线对悬线的拉力不变C.tanθ与电流I成正比D.sinθ与电流I成正比2、(2022·广东卷·T8)如图所示，磁控管内局部区域分布有水平向右的匀强电场和垂直纸面向里的匀强磁场。电子从M点由静止释放，沿图中所示轨迹依次经过N、P两点。已知M、P在同一等势面上，下列说法正确的有()A.电子从N到P，电场力做正功B.N点的电势高于P点的电势小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC.电子从M到N，洛伦兹力不做功D.电子在M点所受的合力大于在P点所受的合力3、(2022·广东卷·T7)如图所示，一个立方体空间被对角平面划分成两个区域，两区域分布有磁感应强度大小相等、方向相反且与z轴平行的匀强磁场。一质子以某一速度从立方体左侧垂直平面进入磁场，并穿过两个磁场区域。下列关于质子运动轨迹在不同坐标平面的投影中，可能正确的是()A.B.C.D.4、(2022·全国甲卷·T18)空间存在着匀强磁场和匀强电场，磁场的方向垂直于纸面(平面)向里，电场的方向沿y轴正方向。一带正电的粒子在电场和磁场的作用下，从坐标原点O由静止开始运动。下列四幅图中，可能正确描述该粒子运动轨迹的是()A.B.小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC.D.5、(2022·全国乙卷·T18)安装适当的软件后，利用智能手机中的磁传感器可以测量磁感应强度B。如图，在手机上建立直角坐标系，手机显示屏所在平面为xOy面。某同学在某地对地磁场进行了四次测量，每次测量时y轴指向不同方向而z轴正向保持竖直向上。根据表中测量结果可推知()测量序号Bx/μTBy/μTBz/μT1021-4520-20-463210-454-210-45A.测量地点位于南半球B.当地的地磁场大小约为50μTC.第2次测量时y轴正向指向南方D.第3次测量时y轴正向指向东方小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com6、(2022·浙江6月卷·T15)如图为某一径向电场示意图，电场强度大小可表示为，a为常量。比荷相同的两粒子在半径r不同的圆轨道运动。不考虑粒子间的相互作用及重力，则()A.轨道半径r小的粒子角速度一定小B.电荷量大的粒子的动能一定大C.粒子的速度大小与轨道半径r一定无关D.当加垂直纸面磁场时，粒子一定做离心运动7、(2022·浙江1月卷·T7)如图所示，水平放置的电子秤上有一磁性玩具，玩具由哑铃状物件P和左端有玻璃挡板的凹形底座Q构成，其重量分别为和。用手使P的左端与玻璃挡板靠近时，感受到P对手有靠向玻璃挡板的力，P与挡板接触后放开手，P处于“磁悬浮”状态(即P和Q的其余部分均不接触)，P与Q间的磁力大小为F。下列说法正确的是()A.Q对P的磁力大小等于B.P对Q的磁力方向竖直向下小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC.Q对电子秤的压力大小等于＋FD.电子秤对Q的支持力大小等于＋8、(2022·浙江1月卷·T3)利用如图所示装置探究匀强磁场中影响通电导线受力的因素，导线垂直匀强磁场方向放置。先保持导线通电部分的长度L不变，改变电流I的大小，然后保持电流I不变，改变导线通电部分的长度L，得到导线受到的力F分别与I和L的关系图像，则正确的是()A.B.C.D.9、(2022·湖北·T8)在如图所示的平面内，分界线SP将宽度为L的矩形区域分成两部分，一部分充满方向垂直于纸面向外的匀强磁场，另一部分充满方向垂直于纸面向里的匀强磁场，磁感应强度大小均为B，SP与磁场左右边界垂直。离子源从S处射入速度大小不同的正离子，离子入射方向与磁场方向垂直且与SP成30°角。已知离子比荷为k，不计重力。若离子从Р点射出，设出射方向与入射方向的夹角为θ，则离子的入射速度和对应θ角的可能组...
