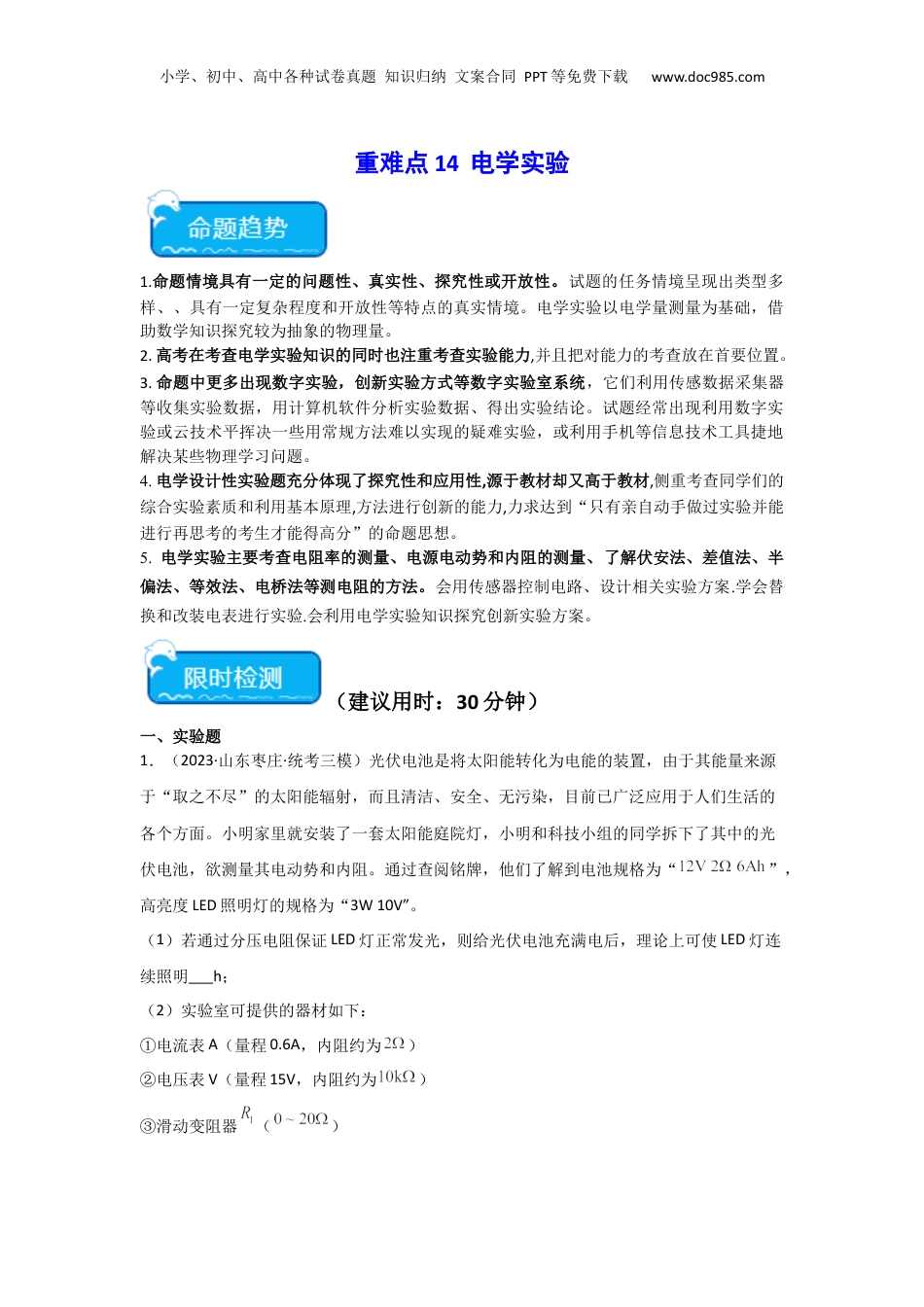

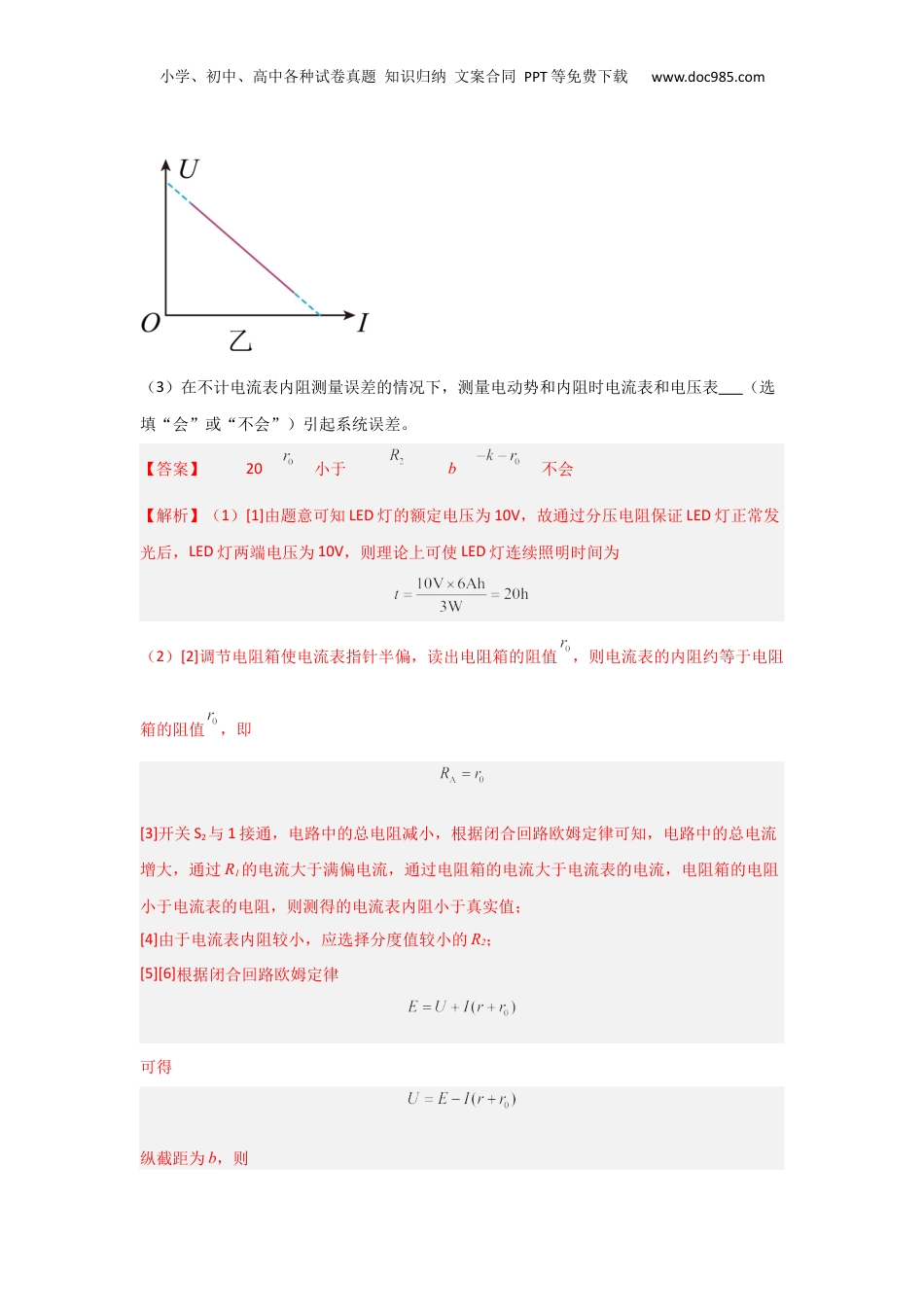

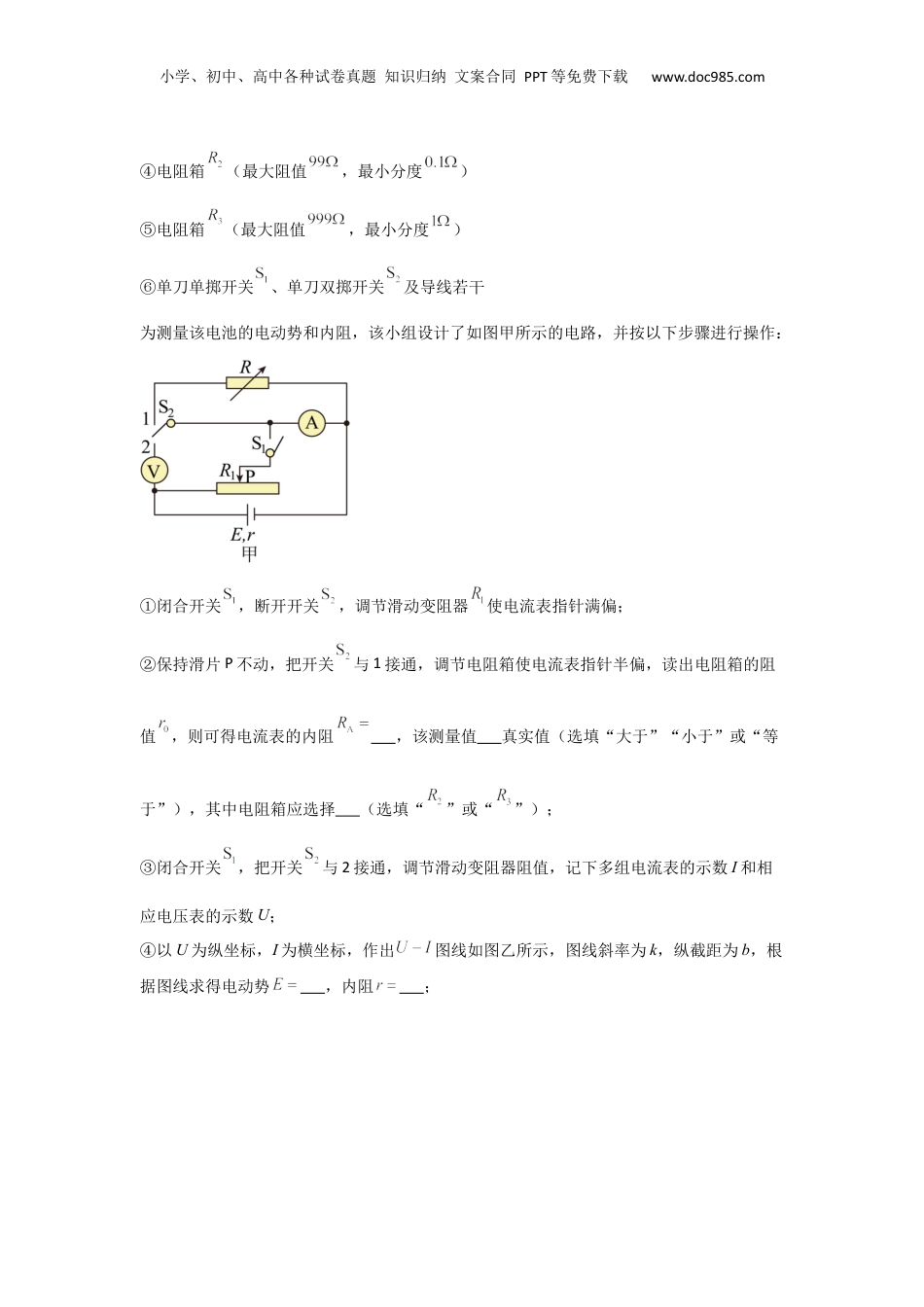

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com重难点14电学实验1.命题情境具有一定的问题性、真实性、探究性或开放性。试题的任务情境呈现出类型多样、、具有一定复杂程度和开放性等特点的真实情境。电学实验以电学量测量为基础，借助数学知识探究较为抽象的物理量。2.高考在考查电学实验知识的同时也注重考查实验能力,并且把对能力的考查放在首要位置。3.命题中更多出现数字实验，创新实验方式等数字实验室系统，它们利用传感数据采集器等收集实验数据，用计算机软件分析实验数据、得出实验结论。试题经常出现利用数字实验或云技术平挥决一些用常规方法难以实现的疑难实验，或利用手机等信息技术工具捷地解决某些物理学习问题。4.电学设计性实验题充分体现了探究性和应用性,源于教材却又高于教材,侧重考查同学们的综合实验素质和利用基本原理,方法进行创新的能力,力求达到“只有亲自动手做过实验并能进行再思考的考生才能得高分”的命题思想。5.电学实验主要考查电阻率的测量、电源电动势和内阻的测量、了解伏安法、差值法、半偏法、等效法、电桥法等测电阻的方法。会用传感器控制电路、设计相关实验方案.学会替换和改装电表进行实验.会利用电学实验知识探究创新实验方案。（建议用时：30分钟）一、实验题1．（2023·山东枣庄·统考三模）光伏电池是将太阳能转化为电能的装置，由于其能量来源于“取之不尽”的太阳能辐射，而且清洁、安全、无污染，目前已广泛应用于人们生活的各个方面。小明家里就安装了一套太阳能庭院灯，小明和科技小组的同学拆下了其中的光伏电池，欲测量其电动势和内阻。通过查阅铭牌，他们了解到电池规格为“”，高亮度LED照明灯的规格为“3W10V”。（1）若通过分压电阻保证LED灯正常发光，则给光伏电池充满电后，理论上可使LED灯连续照明h；（2）实验室可提供的器材如下：①电流表A（量程0.6A，内阻约为）②电压表V（量程15V，内阻约为）③滑动变阻器（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com④电阻箱（最大阻值，最小分度）⑤电阻箱（最大阻值，最小分度）⑥单刀单掷开关、单刀双掷开关及导线若干为测量该电池的电动势和内阻，该小组设计了如图甲所示的电路，并按以下步骤进行操作：①闭合开关，断开开关，调节滑动变阻器使电流表指针满偏；②保持滑片P不动，把开关与1接通，调节电阻箱使电流表指针半偏，读出电阻箱的阻值，则可得电流表的内阻，该测量值真实值（选填“大于”“小于”或“等于”），其中电阻箱应选择（选填“”或“”）；③闭合开关，把开关与2接通，调节滑动变阻器阻值，记下多组电流表的示数I和相应电压表的示数U；④以U为纵坐标，I为横坐标，作出图线如图乙所示，图线斜率为k，纵截距为b，根据图线求得电动势，内阻；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（3）在不计电流表内阻测量误差的情况下，测量电动势和内阻时电流表和电压表（选填“会”或“不会”）引起系统误差。【答案】20小于b不会【解析】（1）[1]由题意可知LED灯的额定电压为10V，故通过分压电阻保证LED灯正常发光后，LED灯两端电压为10V，则理论上可使LED灯连续照明时间为（2）[2]调节电阻箱使电流表指针半偏，读出电阻箱的阻值，则电流表的内阻约等于电阻箱的阻值，即[3]开关S2与1接通，电路中的总电阻减小，根据闭合回路欧姆定律可知，电路中的总电流增大，通过R1的电流大于满偏电流，通过电阻箱的电流大于电流表的电流，电阻箱的电阻小于电流表的电阻，则测得的电流表内阻小于真实值；[4]由于电流表内阻较小，应选择分度值较小的R2；[5][6]根据闭合回路欧姆定律可得纵截距为b，则小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com图线斜率为k，则故（3）[7]在不计电流表内阻测量误差的情况下，由上述分析可知测量电动势和内阻时电流表和电压表不会引起系统误差。2．（2024·海南·校联考一模）有一温度敏感元件，室温下它的阻值约为，某实验小组想要研究这温度敏感元件的电阻与温度的关系，实验室可供选择的实验器材还有：A．电压表V...
