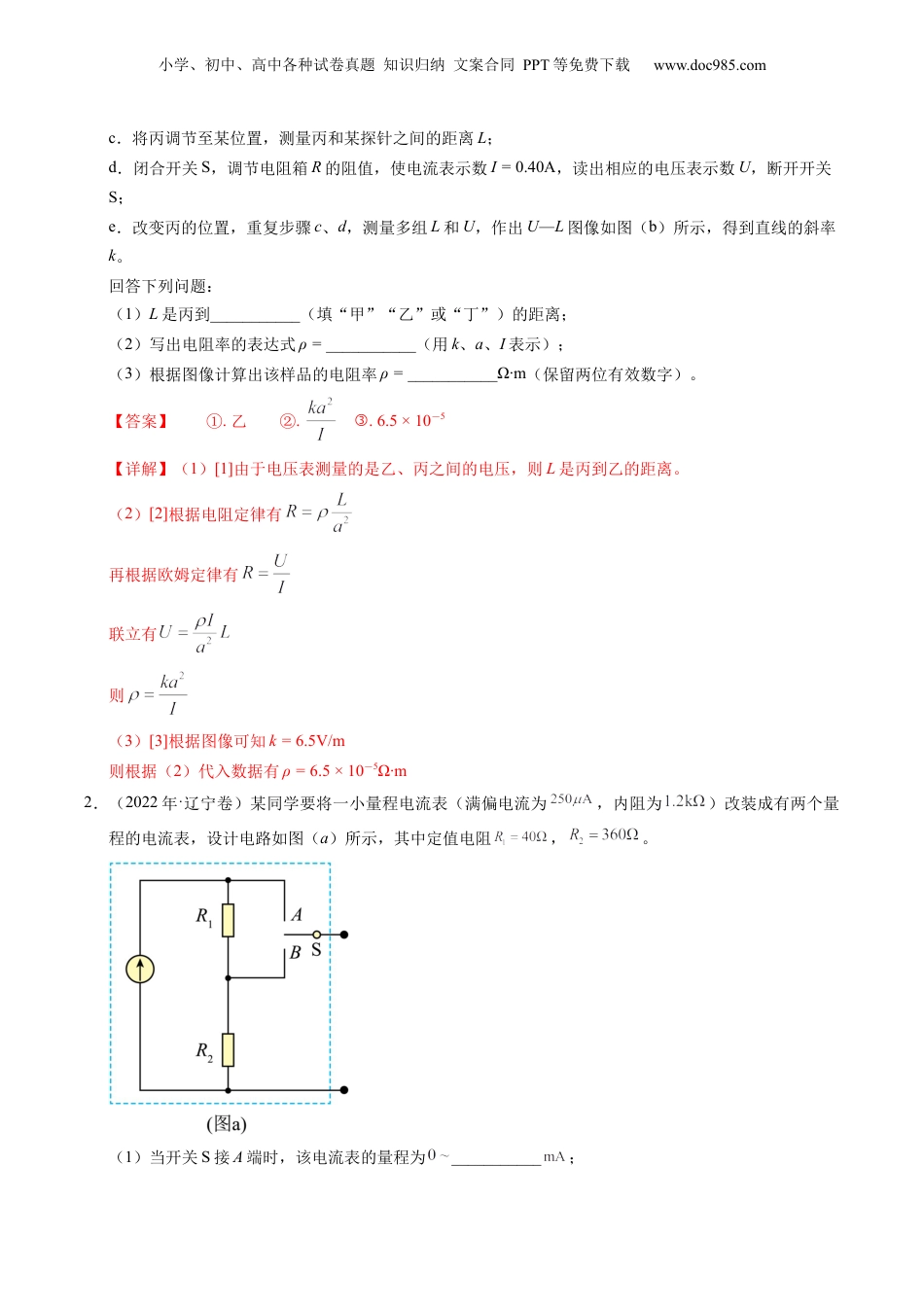

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com押第12题电学实验高考实验题偏向对学生对实验探究能力的考察，电学实验可完美匹配该特点，辽宁卷在2021、2022两年，电学实验部分均考察了“改表”。主要考点如下：考点细分电学实验测量电表内阻多用电表的使用及改装测量电源电动势及内阻测量金属丝电阻率测量灯泡伏安特性电学创新实验1.（2023年·辽宁卷）导电漆是将金属粉末添加于特定树脂原料中制作而成的能导电的喷涂油漆。现有一根用导电漆制成的截面为正方形的细长样品（固态），某同学欲测量其电阻率，设计了如图（a）所示的电路图，实验步骤如下：a．测得样品截面的边长a=0.20cm；b．将平行排列的四根金属探针甲、乙、丙、丁与样品接触，其中甲、乙、丁位置固定，丙可在乙、丁间左右移动；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comc．将丙调节至某位置，测量丙和某探针之间的距离L；d．闭合开关S，调节电阻箱R的阻值，使电流表示数I=0.40A，读出相应的电压表示数U，断开开关S；e．改变丙的位置，重复步骤c、d，测量多组L和U，作出U—L图像如图（b）所示，得到直线的斜率k。回答下列问题：（1）L是丙到___________（填“甲”“乙”或“丁”）的距离；（2）写出电阻率的表达式ρ=___________（用k、a、I表示）；（3）根据图像计算出该样品的电阻率ρ=___________Ω∙m（保留两位有效数字）。【答案】①.乙②..③6.5×10－5【详解】（1）[1]由于电压表测量的是乙、丙之间的电压，则L是丙到乙的距离。（2）[2]根据电阻定律有再根据欧姆定律有联立有则（3）[3]根据图像可知k=6.5V/m则根据（2）代入数据有ρ=6.5×10－5Ω∙m2．（2022年·辽宁卷）某同学要将一小量程电流表（满偏电流为，内阻为）改装成有两个量程的电流表，设计电路如图（a）所示，其中定值电阻，。（1）当开关S接A端时，该电流表的量程为___________；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（2）当开关S接B端时，该电流表的量程比接在A端时___________（填“大”或“小”）（3）该同学选用量程合适的电压表（内阻未知）和此改装电流表测量未知电阻的阻值，设计了图（b）中两个电路。不考虑实验操作中的偶然误差，则使用___________（填“甲”或“乙”）电路可修正由电表内阻引起的实验误差。【答案】1大乙【详解】（1）[1]由图可知当S接A时，R1和R2串联接入电路，和电流表并联，满偏时电流表两端的电压为此时R1和R2的电流为所以总电流为；即量程为0~1mA。（2）[2]当开关S接B端时，由图可知R1和电流表串联再和R2并联，由于和电流表并联的电阻变小，当电流表满偏时，流过R2的电流变大，干路电流变大，即量程变大；所以比接在A端时大。（3）[3]图甲是电流表的外接法，误差是由于电压表的分流引起的；图乙是电流表的内接法，误差是由于电流表的分压引起的，因为题目中电压表电阻未知，故采用图乙的方法可以修正由电表内阻引起的实验误差。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com1．游标卡尺和螺旋测微器的读数(1)游标卡尺的读数刻度格数精确度/mm测量结果(游尺上第标n刻度主尺上的某刻度条线与线对齐时)/mm100.1主尺上读的毫米数＋0.1n200.05主尺上读的毫米数＋0.05n500.02主尺上读的毫米数＋0.02n(2)螺旋测微器的读数测量值＝固定刻度读数＋可动刻度读数(含估读)×0.01，单位为mm。(3)读数的三点注意①螺旋测微器读数时要估读，以毫米为单位，小数点后必须为3位，同时注意固定刻度上的半刻度线是否露出。②游标卡尺不估读，以毫米为单位，10分度卡尺读数结果小数点后只有1位；20分度和50分度卡尺读数结果小数点后有2位。③注意题目要求的单位是否为mm，若不是则要先以mm为单位读数，然后再换算为题目要求的单位。2．电流表和电压表的读数规则量程精确度读数规则电流表0～3A0.1A与刻度尺一样，采用估，，读读数规则较简单只需要精确后加一估即可值读数电压表0～3V0.1V电流表0～0.6A0.02A估读位与最小刻度在同一位，采用估读电压表0～15V0.5V估读位与最小刻度在同一位，采用估读3....
