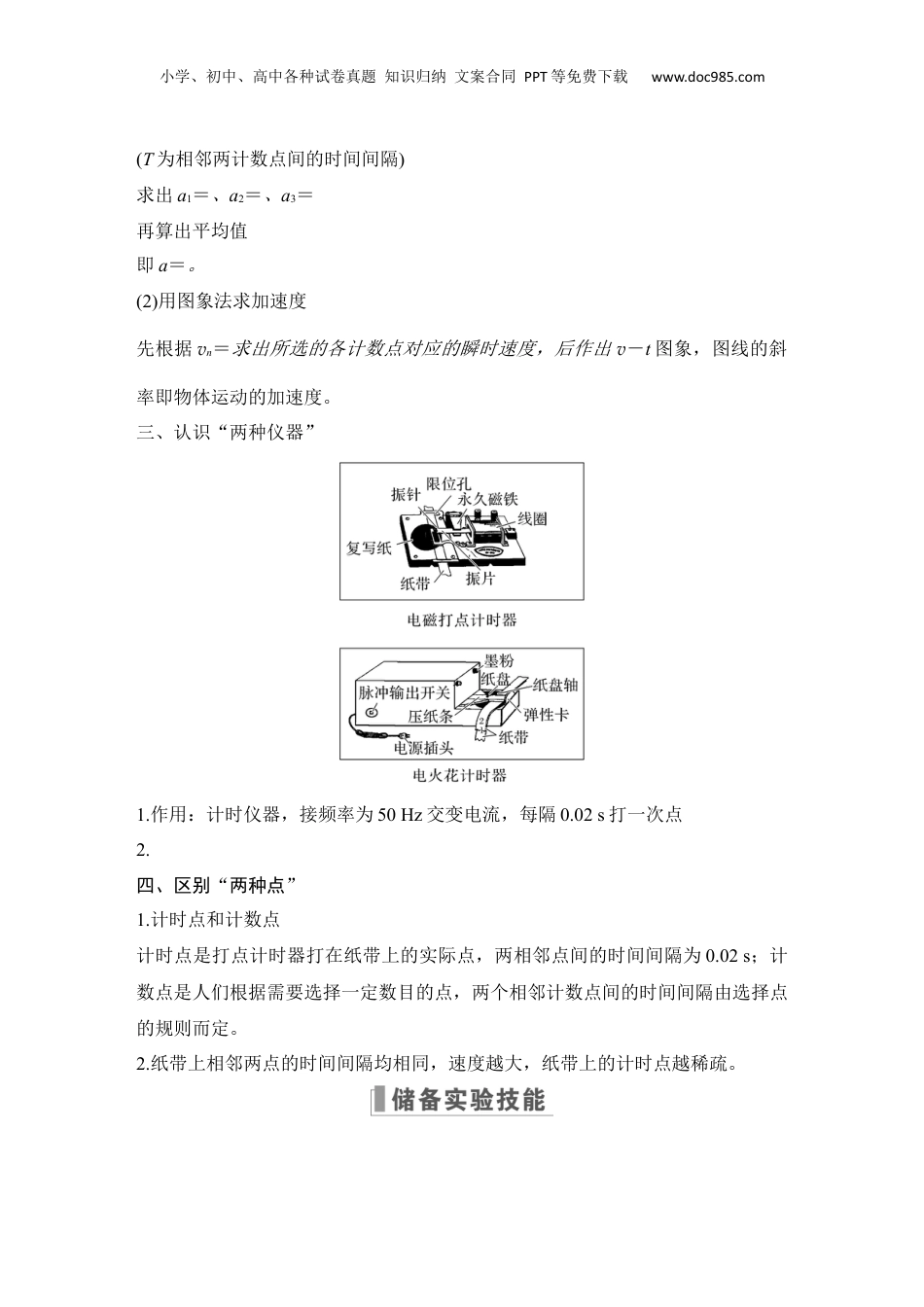

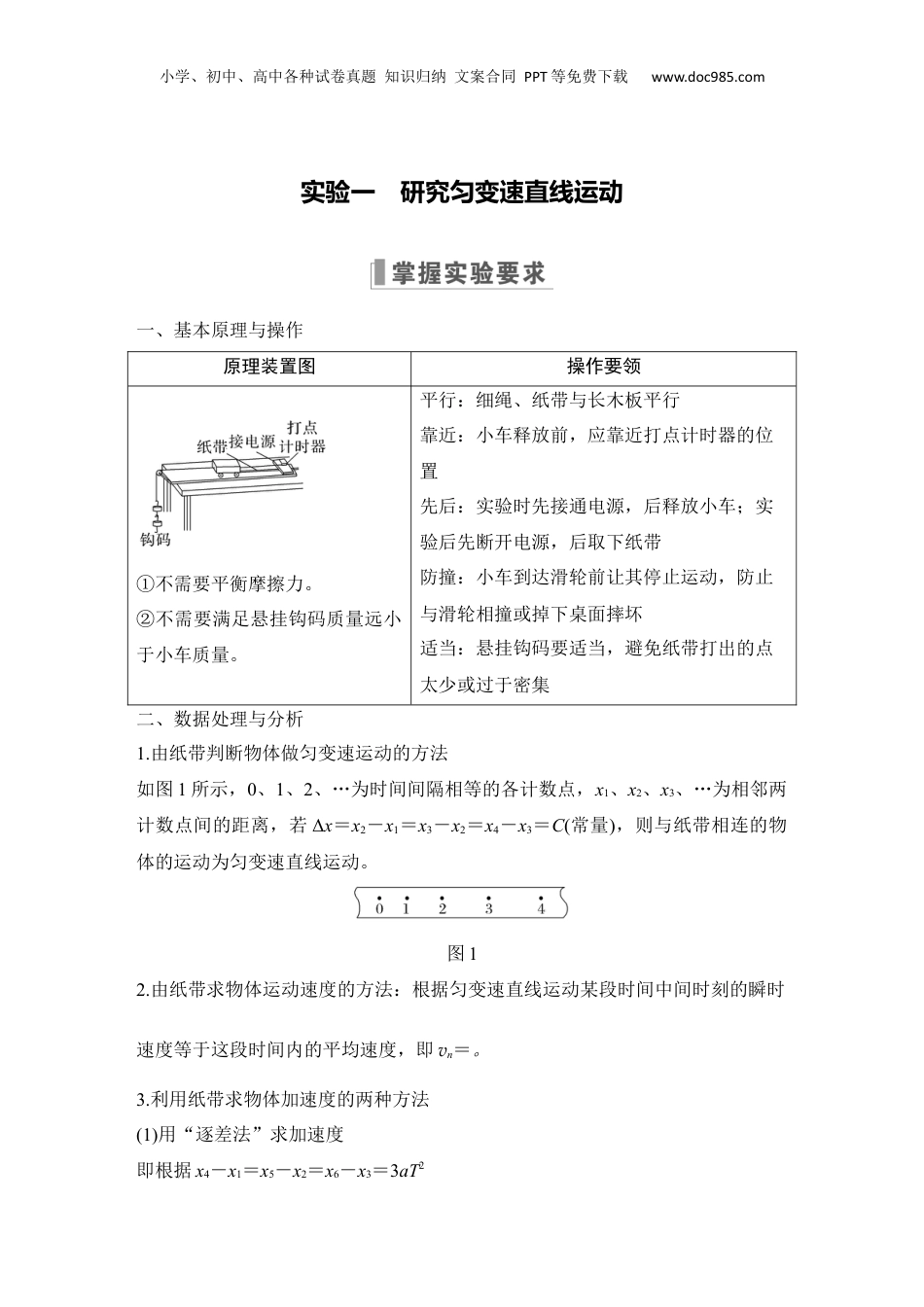

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com实验一研究匀变速直线运动一、基本原理与操作原理装置图操作要领①不需要平衡摩擦力。②不需要满足悬挂钩码质量远小于小车质量。平行：细绳、纸带与长木板平行靠近：小车释放前，应靠近打点计时器的位置先后：实验时先接通电源，后释放小车；实验后先断开电源，后取下纸带防撞：小车到达滑轮前让其停止运动，防止与滑轮相撞或掉下桌面摔坏适当：悬挂钩码要适当，避免纸带打出的点太少或过于密集二、数据处理与分析1.由纸带判断物体做匀变速运动的方法如图1所示，0、1、2、…为时间间隔相等的各计数点，x1、x2、x3、…为相邻两计数点间的距离，若Δx＝x2－x1＝x3－x2＝x4－x3＝C(常量)，则与纸带相连的物体的运动为匀变速直线运动。图12.由纸带求物体运动速度的方法：根据匀变速直线运动某段时间中间时刻的瞬时速度等于这段时间内的平均速度，即vn＝。3.利用纸带求物体加速度的两种方法(1)用“逐差法”求加速度即根据x4－x1＝x5－x2＝x6－x3＝3aT2小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(T为相邻两计数点间的时间间隔)求出a1＝、a2＝、a3＝再算出平均值即a＝。(2)用图象法求加速度先根据vn＝求出所选的各计数点对应的瞬时速度，后作出v－t图象，图线的斜率即物体运动的加速度。三、认识“两种仪器”1.作用：计时仪器，接频率为50Hz交变电流，每隔0.02s打一次点2.四、区别“两种点”1.计时点和计数点计时点是打点计时器打在纸带上的实际点，两相邻点间的时间间隔为0.02s；计数点是人们根据需要选择一定数目的点，两个相邻计数点间的时间间隔由选择点的规则而定。2.纸带上相邻两点的时间间隔均相同，速度越大，纸带上的计时点越稀疏。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com类型一教材原型实验【例1】某同学用图2甲所示装置探究小车做匀变速直线运动的规律，他采用电火花计时器进行实验。图2(1)请在下面列出的实验器材中，选出本实验中不需要的器材填在横线上(填编号)________。①电火花计时器②天平③低压交变电源④细绳和纸带⑤砝码、托盘和小车⑥刻度尺⑦停表⑧一端带有滑轮的长木板(2)安装好实验装置后，先________，再________。纸带上打出一系列点，其中一段如图乙所示，可知纸带的________(填“左”或“右”)端与小车相连。(3)如图乙所示的纸带上，A、B、C、D、E为纸带上所选的计数点，相邻计数点间时间间隔为0.1s，则vB＝________m/s，a＝________m/s2。答案(1)②③⑦(2)接通电源释放小车左(3)0.260.4解析(1)本不需要天平量量，火花器使用实验测质电计时应220V交源，变电也不需要用停表，故不需要的器材测时间为②③⑦。(2)正确的操作序是先接通源，再放小，不能倒，上和小相顺电释车颠纸带车连的一端先被打点，此速度小，点距离小，故左端小相。时纸带较间较与车连(3)B点的速度是对应vB＝＝m/s＝0.26m/s，a＝＝0.4m/s2。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com【例2】用图3所示的实验装置研究小车速度随时间变化的规律。图3主要实验步骤如下：a.安装好实验器材，接通电源后，让拖着纸带的小车沿长木板运动，重复几次。b.选出一条点迹清晰的纸带，找一个合适的点当作计时起点O(t＝0)，然后每隔相同的时间间隔T选取一个计数点，如图4中A、B、C、D、E、F……所示。图4c.通过测量、计算可以得到在打A、B、C、D、E……点时小车的速度，分别记作v1、v2、v3、v4、v5……。d.以速度v为纵轴、时间t为横轴建立直角坐标系，在图5坐标纸上描点。图5结合上述实验步骤，请你完成下列任务：(1)在下列仪器和器材中，还需要使用的有________和________(填选项前的字母)。A.电压合适的50Hz交变电源小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comB.电压可调的直流电源C.刻度尺D.停表E.天平(含砝码)(2)在坐标纸上已标出计数点A、B、D、E对应的坐标点，请标出计数点C对应的坐标点，并画出v－t图象。(3)观察v－t图象，可以判断小车做匀变速直线运动，其依据是________________。v－t...
