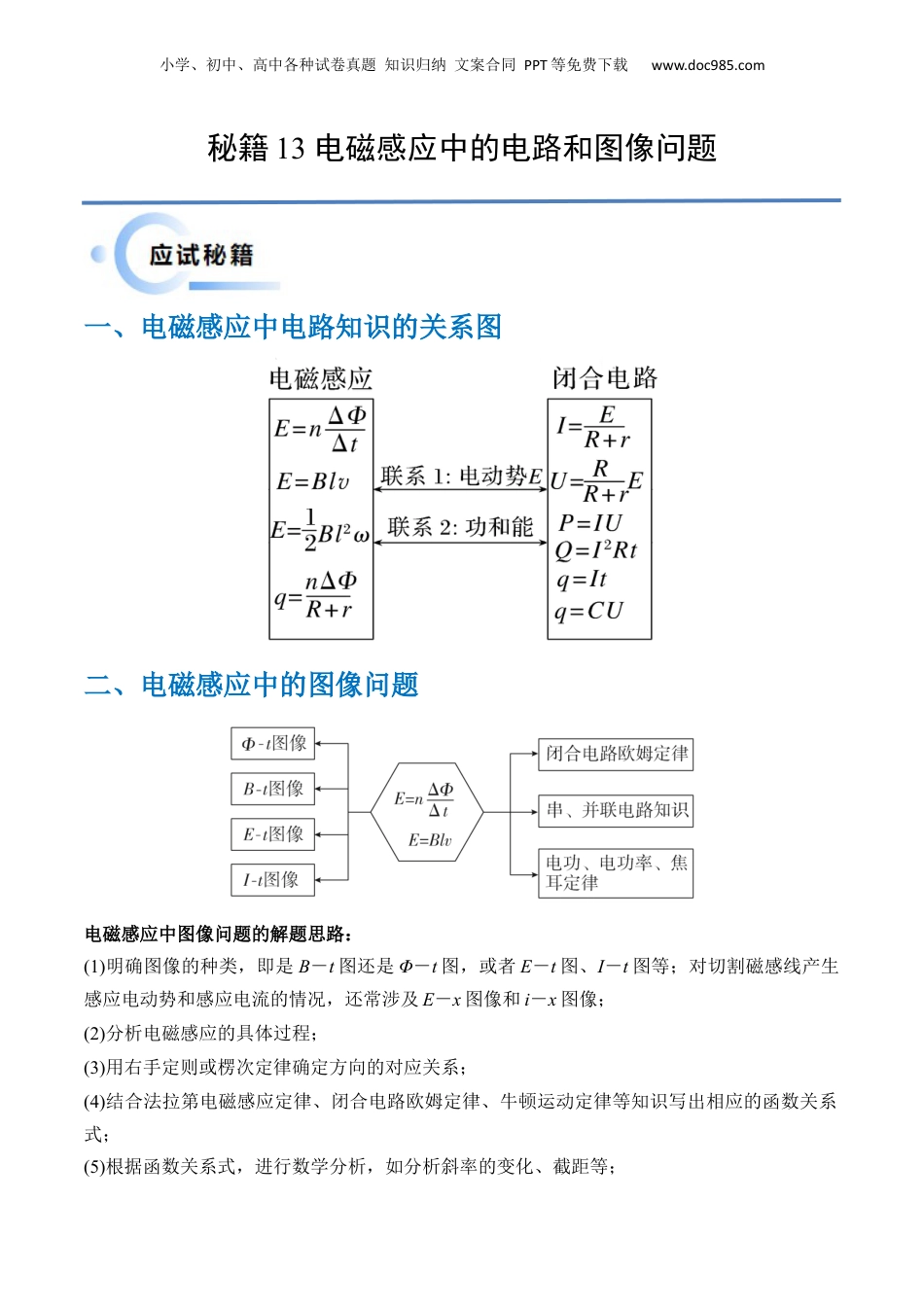

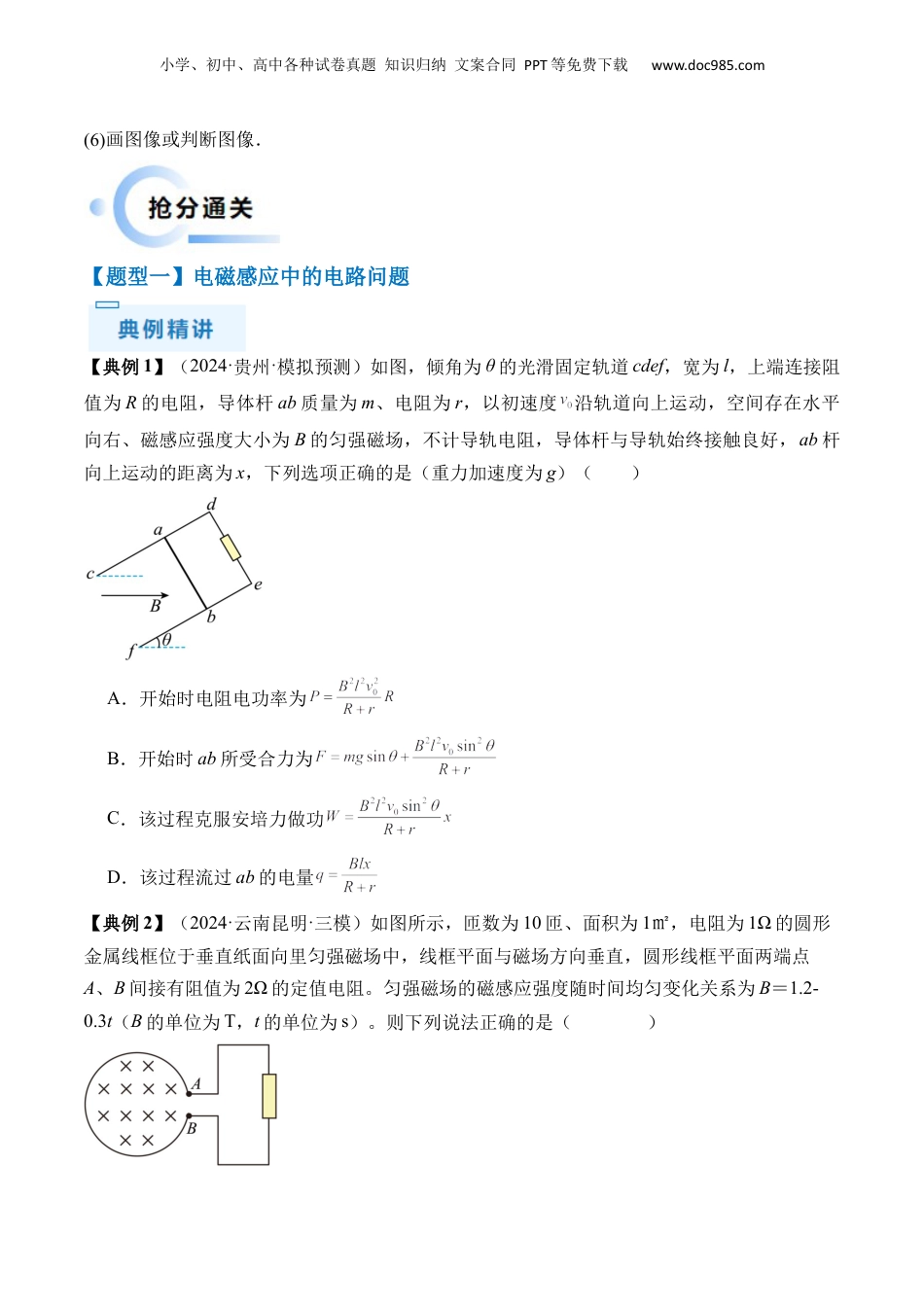

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com秘籍13电磁感应中的电路和图像问题一、电磁感应中电路知识的关系图二、电磁感应中的图像问题电磁感应中图像问题的解题思路：(1)明确图像的种类，即是B－t图还是Φ－t图，或者E－t图、I－t图等；对切割磁感线产生感应电动势和感应电流的情况，还常涉及E－x图像和i－x图像；(2)分析电磁感应的具体过程；(3)用右手定则或楞次定律确定方向的对应关系；(4)结合法拉第电磁感应定律、闭合电路欧姆定律、牛顿运动定律等知识写出相应的函数关系式；(5)根据函数关系式，进行数学分析，如分析斜率的变化、截距等；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(6)画图像或判断图像．【题型一】电磁感应中的电路问题【典例1】（2024·贵州·模拟预测）如图，倾角为θ的光滑固定轨道cdef，宽为l，上端连接阻值为R的电阻，导体杆ab质量为m、电阻为r，以初速度沿轨道向上运动，空间存在水平向右、磁感应强度大小为B的匀强磁场，不计导轨电阻，导体杆与导轨始终接触良好，ab杆向上运动的距离为x，下列选项正确的是（重力加速度为g）（）A．开始时电阻电功率为B．开始时ab所受合力为C．该过程克服安培力做功D．该过程流过ab的电量【典例2】（2024·云南昆明·三模）如图所示，匝数为10匝、面积为1㎡，电阻为1Ω的圆形金属线框位于垂直纸面向里匀强磁场中，线框平面与磁场方向垂直，圆形线框平面两端点A、B间接有阻值为2Ω的定值电阻。匀强磁场的磁感应强度随时间均匀变化关系为B＝1.2-0.3t（B的单位为T，t的单位为s）。则下列说法正确的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．圆形金属线框中感应电流沿逆时针方向B．A点与B点间的电压为3VC．0～2s内通过定值电阻的电荷量为2CD．0～4s内圆形金属线框中产生的焦耳热为4J【典例3】（2024·河北·模拟预测）如图1所示，间距L=1m的足够长倾斜导轨倾角θ=37°，导轨顶端连一电阻R=1Ω。左侧存在一面积S=0.6m2的圆形磁场区域B，磁场方向垂直于斜面向下，大小随时间变化如图2所示，右侧存在着方向垂直于斜面向下的恒定磁场B1=1T，一长为L=1m，电阻r=1Ω的金属棒ab与导轨垂直放置，t=0至t=1s，金属棒ab恰好能静止在右侧的导轨上，之后金属棒ab开始沿导轨下滑，经过一段时间后匀速下滑，已知导轨光滑，取g=10m/s2，不计导轨电阻与其他阻力，sin37°=0.6，cos37°=0.8。求：（1）t=0至t=1s内流过电阻的电流和金属棒ab的质量；（2）金属棒ab匀速时的速度大小。1．（2024·河北·模拟预测）如图装置可形成稳定的辐向磁场，磁场内有匝数为n、半径为R的圆形线圈，在时刻线圈由静止释放，经时间t速度变为v，假设此段时间内线圈所在处磁感应强度大小恒为B，线圈导线单位长度的质量、电阻分别为m、r，重力加速度为g，下列说法正确的是（）A．在t时刻线圈的加速度大小为B．0~t时间内通过线圈的电荷量为小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．0~t时间内线圈下落高度为D．线圈下落过程中，通过线圈的磁通量始终为零2．（2024·全国·模拟预测）如图所示，两光滑平行金属导轨固定于同一水平面内，其左端接一定值电阻，金属杆静置在导轨上，电阻右侧的矩形匀强磁场区域的磁感应强度大小为、方向竖直向下，、分别是磁场横向边界、的中点，导轨和金属杆的电阻不计，导轨光滑且足够长。控制磁场使得该磁场区域以速度匀速地向右扫过金属杆。金属杆在运动过程中始终与导轨垂直且与导轨保持良好接触，金属杆内做定向移动的自由电子总量保持不变。已知当磁场的连线刚扫上金属杆时，金属杆内自由电子沿杆定向移动的速率为；当磁场的连线刚扫上金属杆时，金属杆内自由电子沿杆定向移动的速率为。则当磁场的连线和磁场的连线分别扫上金属杆时（）A．金属杆的速度之比为B．金属杆的加速度之比为C．安培力对金属杆做功的瞬时功率之比为D．电阻的热功率之比为3．（2024·湖南岳阳·一模）如图所示，两根足够长光滑平行金属导轨固定在倾角θ=37°的绝缘斜面上，底部接有一阻值R=2Ω的定值电阻，轨...
