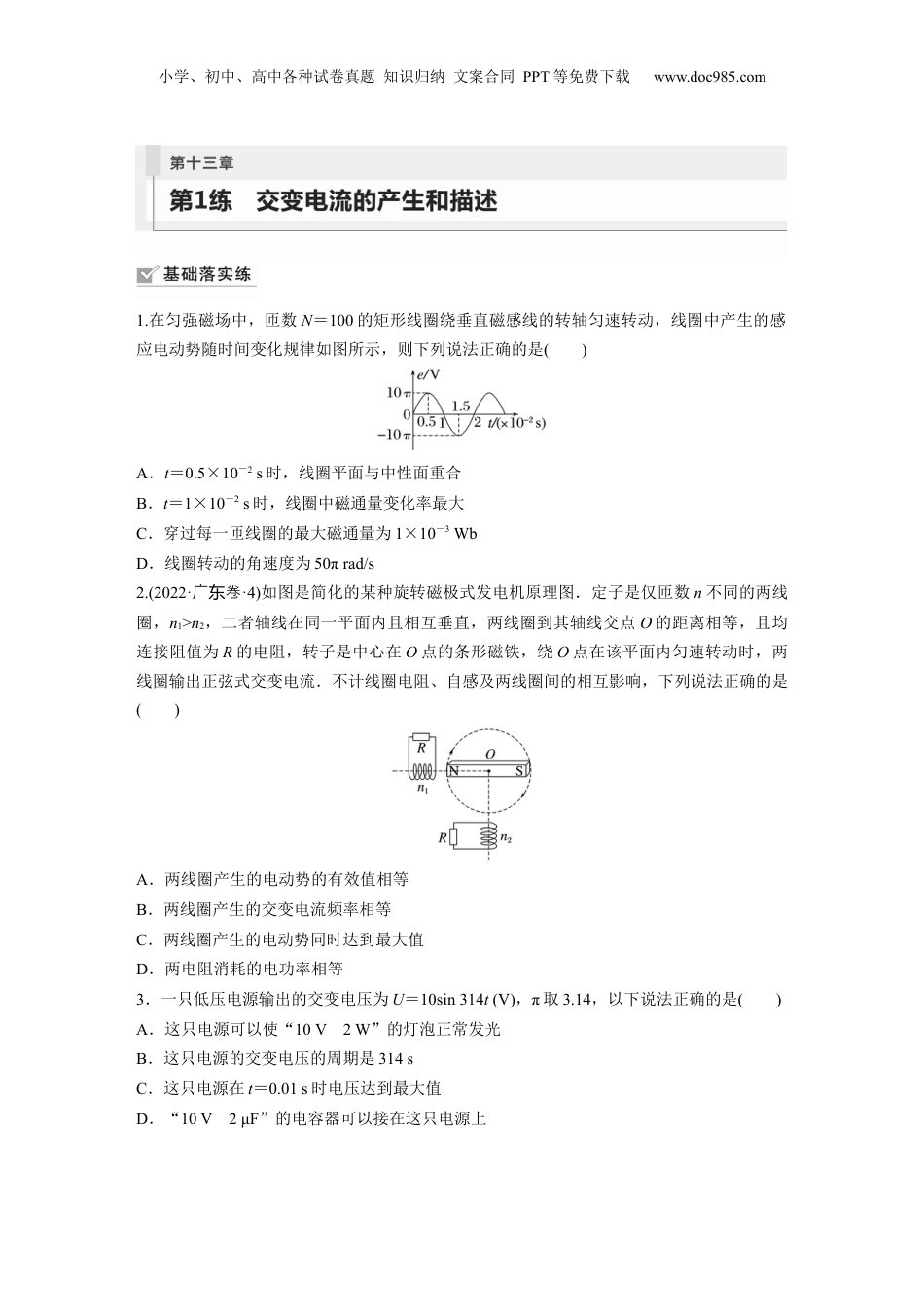

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com1.在匀强磁场中，匝数N＝100的矩形线圈绕垂直磁感线的转轴匀速转动，线圈中产生的感应电动势随时间变化规律如图所示，则下列说法正确的是()A．t＝0.5×10－2s时，线圈平面与中性面重合B．t＝1×10－2s时，线圈中磁通量变化率最大C．穿过每一匝线圈的最大磁通量为1×10－3WbD．线圈转动的角速度为50πrad/s2.(2022·广卷东·4)如图是简化的某种旋转磁极式发电机原理图．定子是仅匝数n不同的两线圈，n1>n2，二者轴线在同一平面内且相互垂直，两线圈到其轴线交点O的距离相等，且均连接阻值为R的电阻，转子是中心在O点的条形磁铁，绕O点在该平面内匀速转动时，两线圈输出正弦式交变电流．不计线圈电阻、自感及两线圈间的相互影响，下列说法正确的是()A．两线圈产生的电动势的有效值相等B．两线圈产生的交变电流频率相等C．两线圈产生的电动势同时达到最大值D．两电阻消耗的电功率相等3．一只低压电源输出的交变电压为U＝10sin314t(V)，π取3.14，以下说法正确的是()A．这只电源可以使“10V2W”的灯泡正常发光B．这只电源的交变电压的周期是314sC．这只电源在t＝0.01s时电压达到最大值D．“10V2μF”的电容器可以接在这只电源上小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com4.(多选)如图所示，图线a是线圈在匀强磁场中匀速转动时所产生正弦式交变电流的图像，当调整线圈转速后，其在同一磁场中匀速转动过程所产生正弦式交变电流的图像如图线b所示．下列关于这两个正弦式交变电流的说法中正确的是()A．在图中t＝0时刻穿过线圈的磁通量均为零B．线圈先后两次转速之比为3∶2C．交变电流a的电动势瞬时值表达式为e＝10sin(5πt)VD．交变电流b的电动势最大值为V5.某研究小组成员设计了一个如图所示的电路，已知纯电阻R的阻值不随温度变化．与R并联的是一个理想的交流电压表，D是理想二极管(它的导电特点是正向电阻为零，反向电阻为无穷大)．在A、B间加一交流电压，其瞬时值的表达式为u＝20sin100πt(V)，则交流电压表的示数为()A．10VB．20VC．15VD．14.1V6．(2018·全卷国Ⅲ·16)一电阻接到方波交流电源上，在一个周期内产生的热量为Q方；若该电阻接到正弦交流电源上，在一个周期内产生的热量为Q正．该电阻上电压的峰值均为u0，周期均为T，如图所示．则Q方∶Q正等于()A．1∶B.∶1C．1∶2D．2∶17．(多选)如图所示，一个半径为r的半圆形线圈，以直径ab为轴匀速转动，转速为n，ab的左侧有垂直于纸面向里(与ab垂直)的匀强磁场，磁感应强度大小为B.M和N是两个集流环，负载电阻为R，线圈、电流表和连接导线的电阻不计，若图示位置为初始时刻，则()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．感应电动势的最大值为2π2Bnr2B．从图示位置起到转过的转时间内，负载电阻R上产生的热量为C．从图示位置起到转过的转时间内，通过负载电阻R的电荷量为D．电流表的示数为8．(多选)(2023·西咸市模陕阳拟)如图所示，发电机内部线圈处于磁体和圆柱形铁芯之间的径向磁场中，磁体的N、S极间的过渡区域宽度很小，可忽略不计．线圈的匝数为N、面积为S、总电阻为r，线圈所在位置的磁感应强度大小为B.当线圈以角速度ω匀速转动时，额定电压为U、电阻为R的小灯泡在电路中恰能正常发光，则()A．发电机输出的电流为矩形波交流电B．灯泡两端电压U＝NBSωC．感应电动势的有效值是(1＋)UD．转动过程中穿过线圈的磁通量始终为零9．(多选)如图甲所示，电阻不计、面积S＝0.04m2的固定矩形线圈水平放置，与线圈平面垂直的空间有均匀分布的匀强磁场，磁场的磁感应强度随时间变化的规律如图乙所示．此时与线圈连接的额定电压是40V的灯泡正常发光，氖泡两端瞬时电压达到40V时开始发光．下列说法正确的是(不计灯丝电阻随温度的变化)()A．氖泡两端电压的瞬时值表达式为u＝40·cos100πt(V)B．矩形线圈匝数N＝50匝C．氖泡的发光频率为50HzD．若将氖泡换成一个耐压值为40V的电容器，电容器可以安全工作10.如图所示，间距为L的光滑平行金属导轨，水平地放置在竖直向上且磁感应强度大小为小学、...
