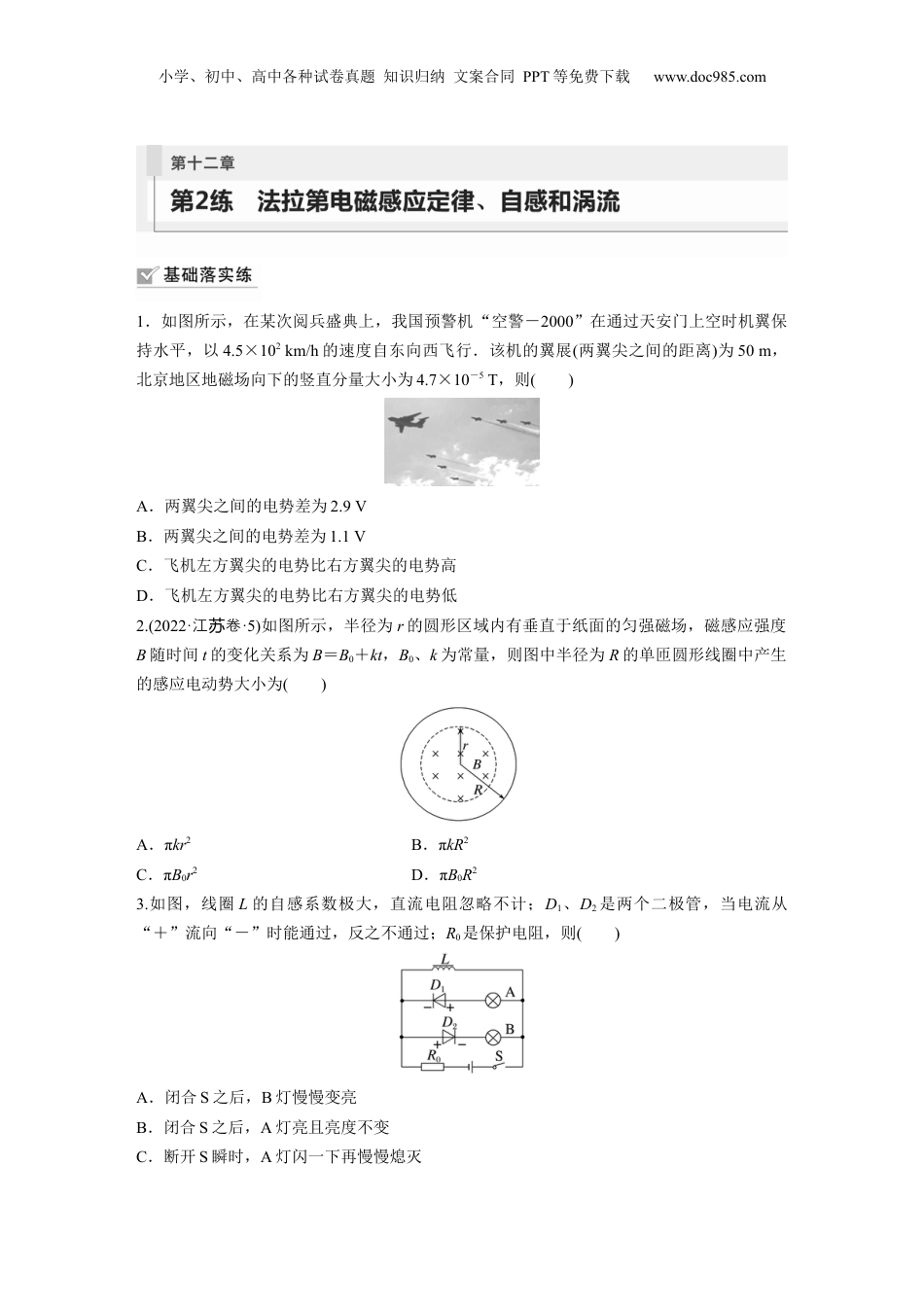

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com1．如图所示，在某次阅兵盛典上，我国预警机“空警－2000”在通过天安门上空时机翼保持水平，以4.5×102km/h的速度自东向西飞行．该机的翼展(两翼尖之间的距离)为50m，北京地区地磁场向下的竖直分量大小为4.7×10－5T，则()A．两翼尖之间的电势差为2.9VB．两翼尖之间的电势差为1.1VC．飞机左方翼尖的电势比右方翼尖的电势高D．飞机左方翼尖的电势比右方翼尖的电势低2.(2022·江卷苏·5)如图所示，半径为r的圆形区域内有垂直于纸面的匀强磁场，磁感应强度B随时间t的变化关系为B＝B0＋kt，B0、k为常量，则图中半径为R的单匝圆形线圈中产生的感应电动势大小为()A．πkr2B．πkR2C．πB0r2D．πB0R23.如图，线圈L的自感系数极大，直流电阻忽略不计；D1、D2是两个二极管，当电流从“＋”流向“－”时能通过，反之不通过；R0是保护电阻，则()A．闭合S之后，B灯慢慢变亮B．闭合S之后，A灯亮且亮度不变C．断开S瞬时，A灯闪一下再慢慢熄灭小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comD．断开S瞬时，B灯闪一下再慢慢熄灭4．(2023·广省模东拟)在油电混合小轿车上有一种装置，刹车时能将车的动能转化为电能，启动时再将电能转化为动能，从而实现节能减排．图中，甲、乙磁场方向与轮子的转轴平行，丙、丁磁场方向与轮子的转轴垂直，轮子是绝缘体，则采取下列哪个措施，能有效地借助磁场的作用，让转动的轮子停下()A．如图甲，在轮上固定如图绕制的线圈B．如图乙，在轮上固定如图绕制的闭合线圈C．如图丙，在轮上固定一些细金属棒，金属棒与轮子转轴平行D．如图丁，在轮上固定一些闭合金属线框，线框长边与轮子转轴平行5.磁电式仪表的基本组成部分是磁体和线圈．缠绕线圈的骨架常用铝框，铝框、指针固定在同一转轴上．线圈未通电时，指针竖直指在表盘中央；线圈通电时发生转动，指针随之偏转，由此就能确定电流的大小．如图所示，线圈通电时指针向右偏转，在此过程中，下列说法正确的是()A．俯视看线圈中通有逆时针方向的电流B．穿过铝框的磁通量减少C．俯视看铝框中产生顺时针方向的感应电流D．使用铝框做线圈骨架能够尽快使表针停在某一刻度处6．(多选)(2023·湖北省模拟)如图所示，在距地面高h＝1.25m处固定有两根间距为l＝0.5m水平放置的平行金属导轨，导轨的左端接有电源E，右端边缘处静置有一长l＝0.5m、质量m＝0.2kg、电阻R＝5.0Ω的导体棒ab，导体棒所在空间有磁感应强度大小B＝1.0T、方向竖直向上的匀强磁场．闭合开关后，导体棒ab以某一初速度水平向右抛出，已知导体棒落地点到抛出点的水平距离d＝2.5m，重力加速度g＝10m/s2，则()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．在空中运动过程中，导体棒a端的电势低于b端的电势B．导体棒抛出时的初速度大小为5m/sC．在空中运动过程中，导体棒上产生的感应电动势大小恒定D．在空中运动过程中，导体棒的速度逐渐变大，棒上产生的感应电动势增大7.如图所示，在半径为R的圆形区域内存在垂直于平面向里的匀强磁场，磁感应强度为B，圆外无磁场．一根长为2R的导体杆ab水平放置，a端处在圆形磁场的下边界，现使杆绕a端以角速度ω逆时针匀速旋转180°，在旋转过程中()A．b端的电势始终高于a端B．ab杆的电动势最大值E＝BR2ωC．全过程中，ab杆平均电动势＝BR2ωD．当杆旋转θ＝120°时，ab间电势差Uab＝BR2ω8.(多选)(2023·广深市光明高中模东圳区级学拟)发光竹蜻蜓是一种常见的儿童玩具．某同学对竹蜻蜓的电路作如下简化：如图所示，导电圆环绕垂直于圆环平面、通过圆心O的金属轴O1O2以角速度ω逆时针(俯视)匀速转动．圆环上接有三根金属辐条OP、OQ、OR，辐条互成120°角．在圆环左半部分张角也为120°角的范围内(两条虚线之间)分布着垂直圆环平面向下、磁感应强度大小为B的匀强磁场，在转轴O1O2与圆环的边缘之间通过电刷M、N与一个LED灯(二极管)相连．除LED灯电阻外，其他电阻不计．下列说法中正确的是()A．若OP棒进入磁场中，P点电势小于O点电势B．金属辐条在磁场中旋转产生的是正弦式交变电流小学、...
