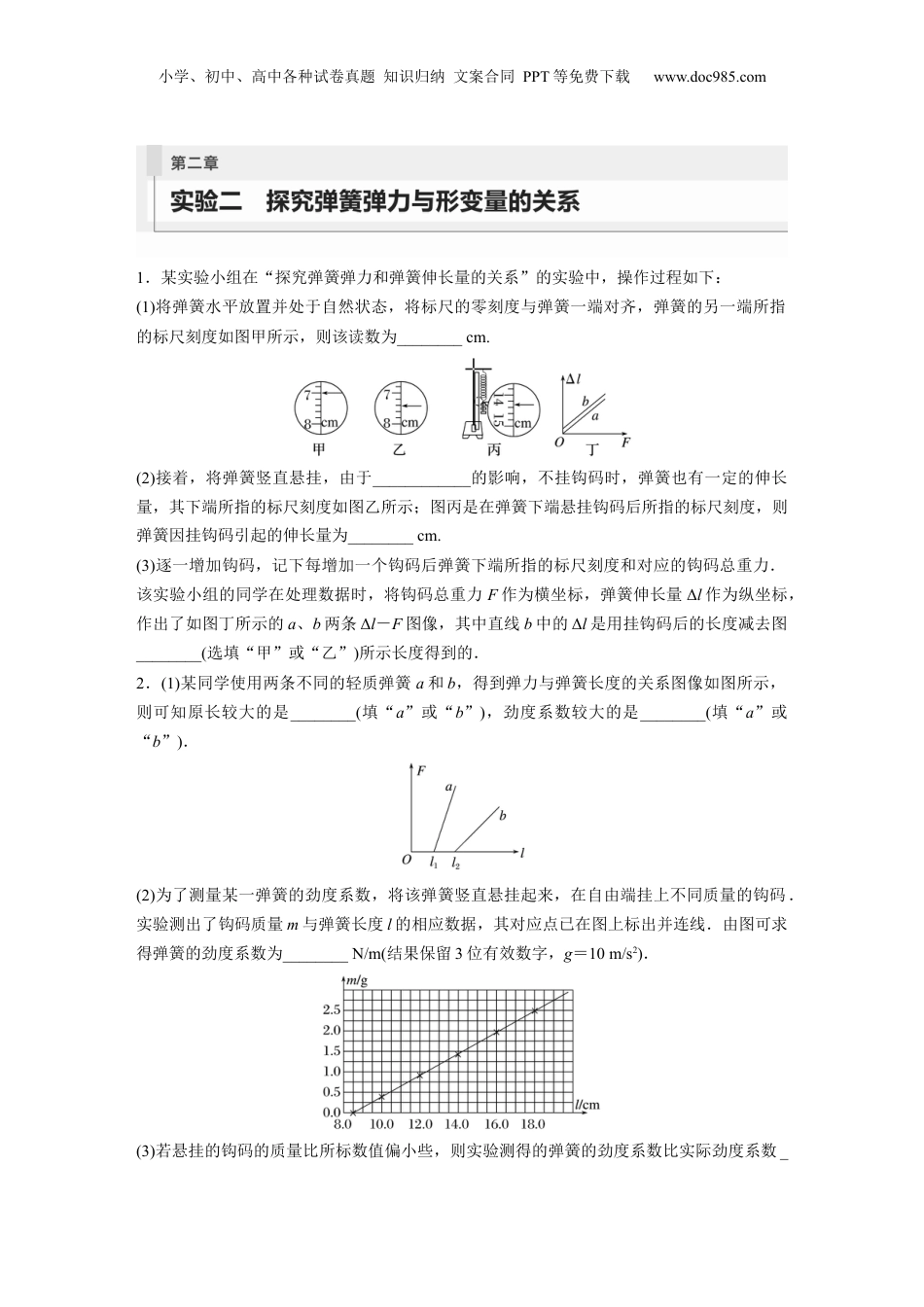

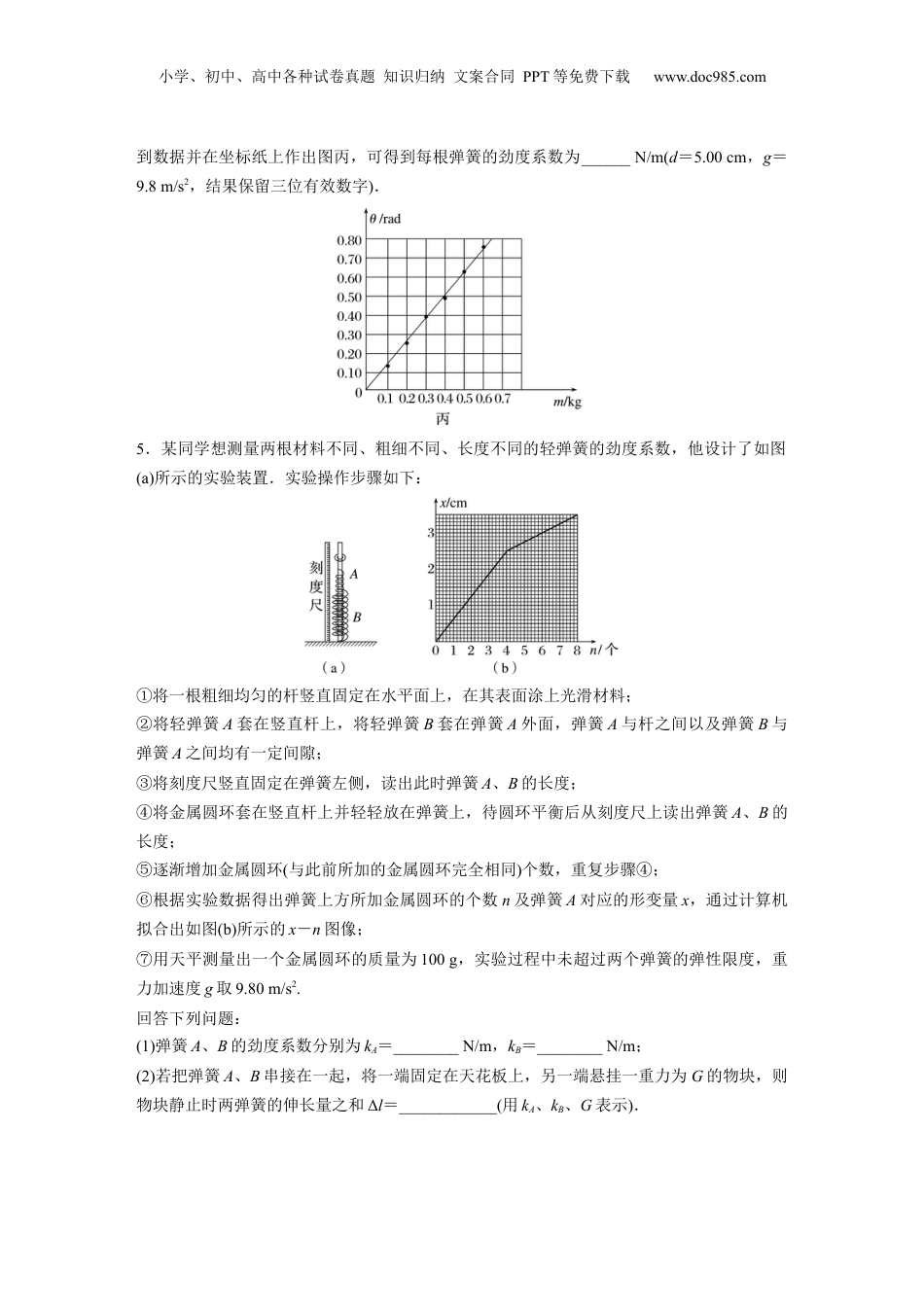

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com1．某实验小组在“探究弹簧弹力和弹簧伸长量的关系”的实验中，操作过程如下：(1)将弹簧水平放置并处于自然状态，将标尺的零刻度与弹簧一端对齐，弹簧的另一端所指的标尺刻度如图甲所示，则该读数为________cm.(2)接着，将弹簧竖直悬挂，由于____________的影响，不挂钩码时，弹簧也有一定的伸长量，其下端所指的标尺刻度如图乙所示；图丙是在弹簧下端悬挂钩码后所指的标尺刻度，则弹簧因挂钩码引起的伸长量为________cm.(3)逐一增加钩码，记下每增加一个钩码后弹簧下端所指的标尺刻度和对应的钩码总重力．该实验小组的同学在处理数据时，将钩码总重力F作为横坐标，弹簧伸长量Δl作为纵坐标，作出了如图丁所示的a、b两条Δl－F图像，其中直线b中的Δl是用挂钩码后的长度减去图________(选填“甲”或“乙”)所示长度得到的．2．(1)某同学使用两条不同的轻质弹簧a和b，得到弹力与弹簧长度的关系图像如图所示，则可知原长较大的是________(填“a”或“b”)，劲度系数较大的是________(填“a”或“b”)．(2)为了测量某一弹簧的劲度系数，将该弹簧竖直悬挂起来，在自由端挂上不同质量的钩码．实验测出了钩码质量m与弹簧长度l的相应数据，其对应点已在图上标出并连线．由图可求得弹簧的劲度系数为________N/m(结果保留3位有效数字，g＝10m/s2)．(3)若悬挂的钩码的质量比所标数值偏小些，则实验测得的弹簧的劲度系数比实际劲度系数_小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com_______(填“偏大”或“偏小”)．3．(2023·宁葫芦市高三辽岛检测)某同学用如图甲所示实验装置进行“探究弹簧的弹力和弹簧伸长量的关系”的实验．直尺和光滑的细杆水平固定在铁架台上，一根弹簧穿在细杆上(细杆未画出)，其左端固定，右端与细绳连接．细绳跨过光滑定滑轮，其下端可以悬挂钩码，弹簧与定滑轮间的细绳水平．实验时先测出不挂钩码时弹簧的自然长度，再将5个钩码逐个挂在绳子的下端，每次测出对应的弹簧总长度L，并将所挂钩码的重力大小作为弹簧的弹力大小F.(弹簧始终在弹性限度内)(1)把以上测得的数据描点连线，如图乙所示，则该弹簧的原长L0＝________cm，劲度系数k＝________N/m.(结果均保留3位有效数字)(2)若该同学先把弹簧竖直悬挂，下端不挂钩码测出弹簧原长为L1，再按照图甲所示方法悬挂钩码，测出弹簧伸长后的长度L，以L－L1作为弹簧伸长量x，以钩码重力大小作为弹力F大小．由于弹簧自身重力的影响，得到的图线可能是________．4．某同学探究图甲中台秤的工作原理．他将台秤拆解后发现内部简易结构如图乙所示，托盘A、竖直杆B、水平横杆H与齿条C固定连在一起，齿轮D可无摩擦转动，与齿条C完全啮合，在齿轮上固定指示示数的轻质指针E，两根完全相同的弹簧将横杆H吊在秤的外壳I上．他想根据指针偏转角度测量弹簧的劲度系数，经过调校，托盘中不放物品时，指针E恰好指在竖直向上的位置．若放上质量为m的物体指针偏转了θ弧度(θ<2π)，齿轮D的直径为d，重力加速度为g.(1)指针偏转了θ弧度的过程，弹簧变长了________________(用题干中所给的参量表示)．(2)每根弹簧的劲度系数表达式为________(用题干所给的参量表示)．(3)该同学进一步改进实验，引入了角度传感器测量指针偏转角度，先后做了六次实验，得小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com到数据并在坐标纸上作出图丙，可得到每根弹簧的劲度系数为______N/m(d＝5.00cm，g＝9.8m/s2，结果保留三位有效数字)．5．某同学想测量两根材料不同、粗细不同、长度不同的轻弹簧的劲度系数，他设计了如图(a)所示的实验装置．实验操作步骤如下：①将一根粗细均匀的杆竖直固定在水平面上，在其表面涂上光滑材料；②将轻弹簧A套在竖直杆上，将轻弹簧B套在弹簧A外面，弹簧A与杆之间以及弹簧B与弹簧A之间均有一定间隙；③将刻度尺竖直固定在弹簧左侧，读出此时弹簧A、B的长度；④将金属圆环套在竖直杆上并轻轻放在弹簧上，待圆环平衡后从刻度尺上读出弹簧A、B的长度；⑤逐渐增加金属圆环(与此前所加的金属圆环完全...
