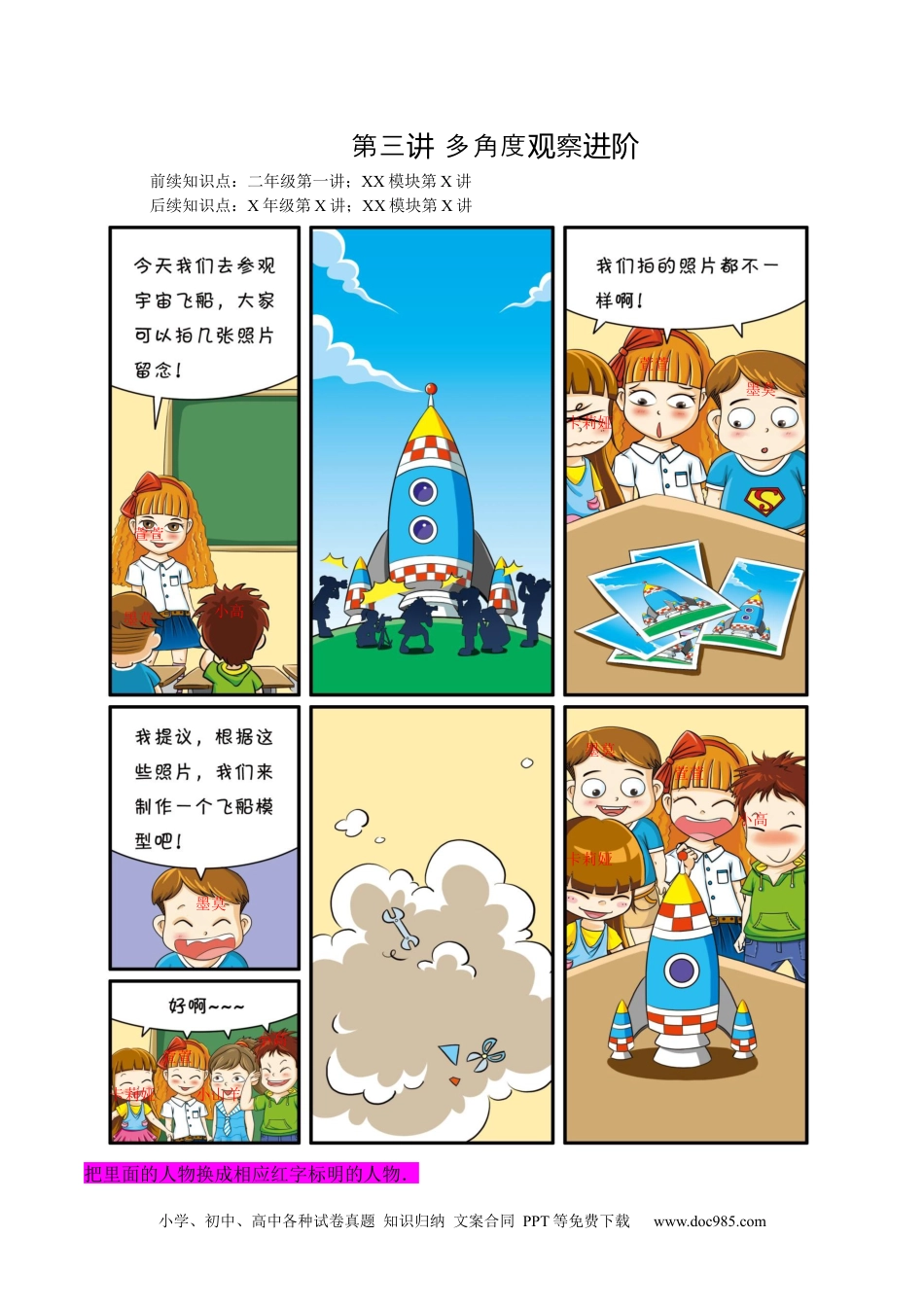

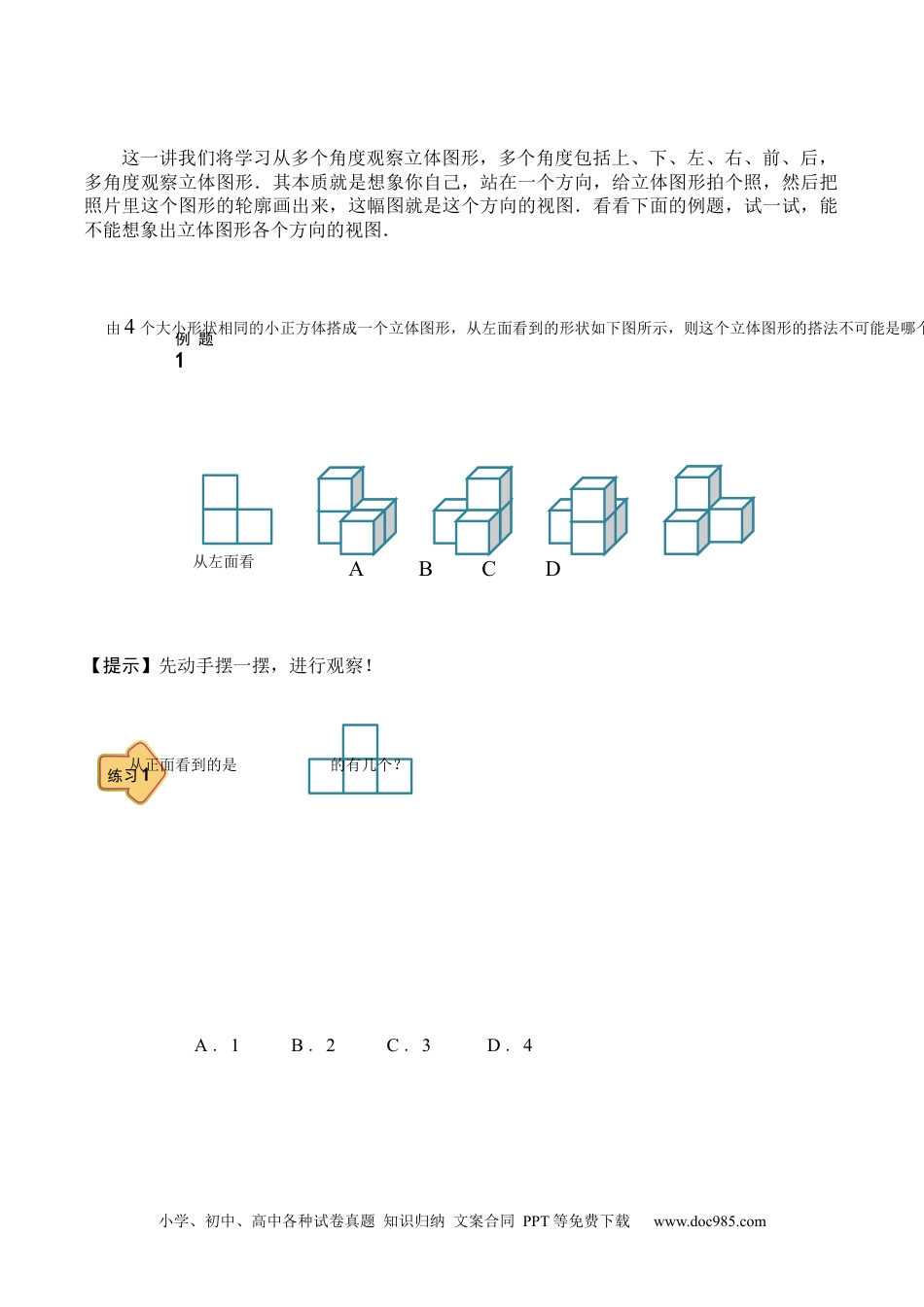

萱萱小高墨莫墨莫萱萱卡莉娅卡莉娅萱萱小山羊小高墨莫卡莉娅萱萱小高墨莫小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第三多角度察讲观进阶前续知识点：二年级第一讲；XX模块第X讲后续知识点：X年级第X讲；XX模块第X讲把里面的人物换成相应红字标明的人物．由4个大小形状相同的小正方体搭成一个立体图形，从左面看到的形状如下图所示，则这个立体图形的搭法不可能是哪个例题1从左面看ABCD练习1A．1B．2C．3D．4从正面看到的是的有几个？小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com这一讲我们将学习从多个角度观察立体图形，多个角度包括上、下、左、右、前、后，多角度观察立体图形．其本质就是想象你自己，站在一个方向，给立体图形拍个照，然后把照片里这个图形的轮廓画出来，这幅图就是这个方向的视图．看看下面的例题，试一试，能不能想象出立体图形各个方向的视图．【提示】先动手摆一摆，进行观察！丁丁用很多一样的正方体拼成下图，观察一下，从哪面看到的正方形最多？例题2练习2从哪面看到的正方形最少？想一想，动动手，根据所给的三视图，判断组成立体图形的小正方体最少有几个？例题3从上面看从正面看从左面看小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com【提示】把图形的三视图动手画出来吧！练习3根据所给的三视图，判断组成立体图形的小正方体最少有几个？从上面看从左面看从正面看用5相同的小正方体搭成一立体形，使得上面和面都只能看到个个图从侧2小正方形，可以做到个吗？例题4小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com【提示】我们把它想象成“盖房子”，那么“地基”是由几个小正方体组成的呢？当我们直接想象比较困难的时候，可以尝试根据条件，动手摆一摆．【提示】用正方体积木摆一摆．练习4用4相同的小正方体搭成一立体形，使得前面和面都只能看到个个图从侧3小正方形，可个以做到？吗用“透视图法”快速数出下图中小正方体有几个？例题5例题6课堂内外小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com【提示】这个“房子”总共有几层呢？用4个小正方体，把它们任意摆一摆，说说你从正面、上面和左面看到了什么？并试着画出来．【提示】动手摆一摆！透的生视产“透视”是一种绘画活动中的观察方法和研究视觉画面空间的专业术语，通过这种方法可以归纳出视觉空间的变化规律．用笔准确地将三度空间的景物描绘到二度空间的平面上，这个过程就是透视过程．用这种方法可以在平面上得到相对稳定的立体特征的画面空间，这就是“透视图”．因为有了光我们才得以看到自然界中的一切，这个过程就是光线照射到物体上并通过眼球内水晶体把光线反射到我们眼内视网膜上而形成图像．我们把光线在眼球水晶体的折射焦点叫做视点，视网膜上所呈现的图像称为画面．只是人脑通过自身的机能处理将倒过来的图像转换成正立图像．如果我们在眼前假定一个平面或放置一透明平面，以此来截获物体反射到眼球内的光线，就会得到与实物一致的图像，这个假定平面，也就是我们平时画画的画面．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com作业ABCD从正面看从左面看小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com1.由5个小正方体拼成的立体图形，从正面看到的形状是，从左面看到的形状是，这个立体图形不是下列的哪个模型？2.从哪个面看到的正方形最多？3.下图就是从正面和左面观察到的图形，这个立体图形最少由几个小正方体拼成的？4.用6个相同的小正方体搭成一个立体图形，使得从正面、侧面和上面都只能看到4个小正方形，可以做到吗？5.下图的积木模型是由几个小正方体搭成的？
