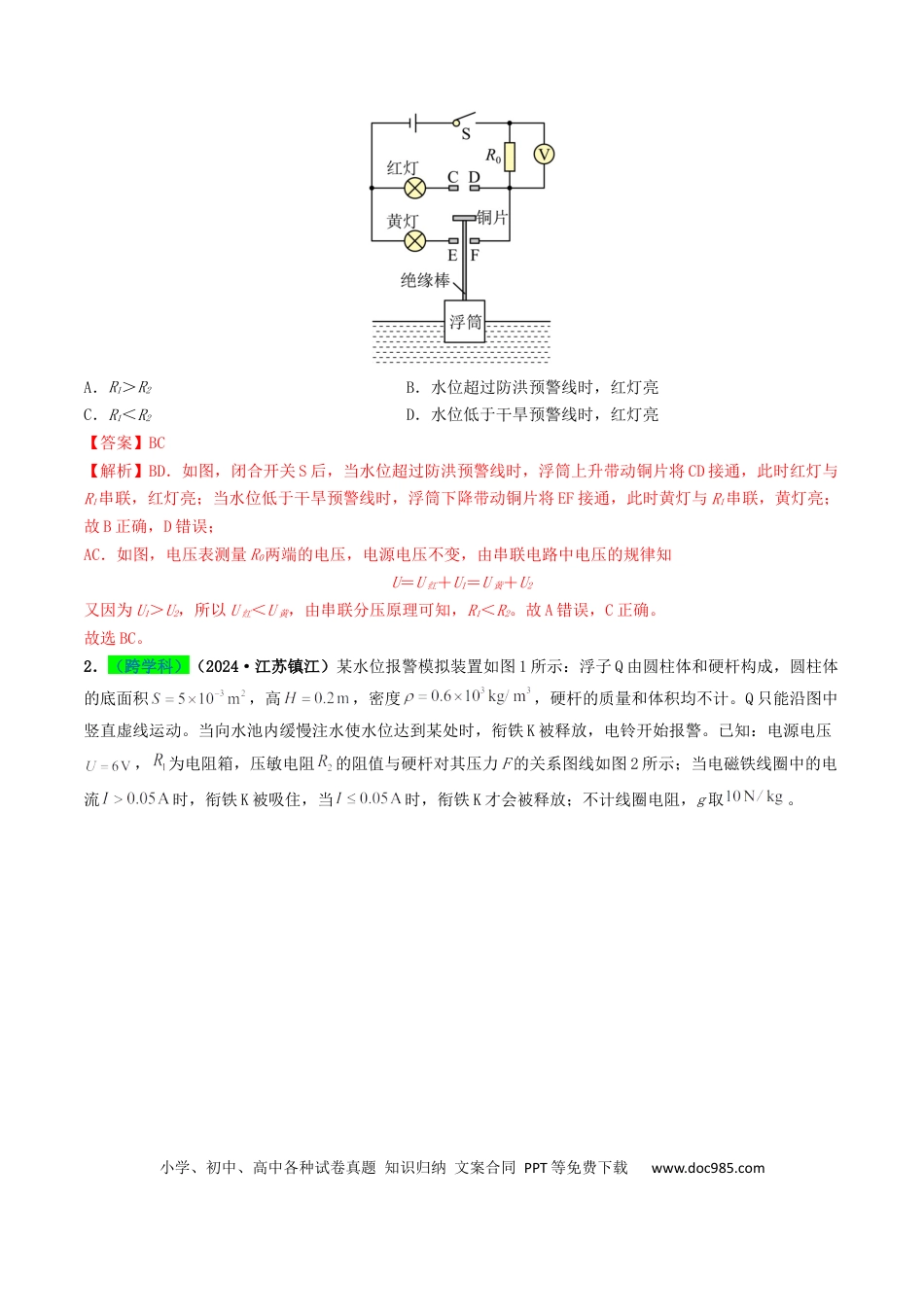

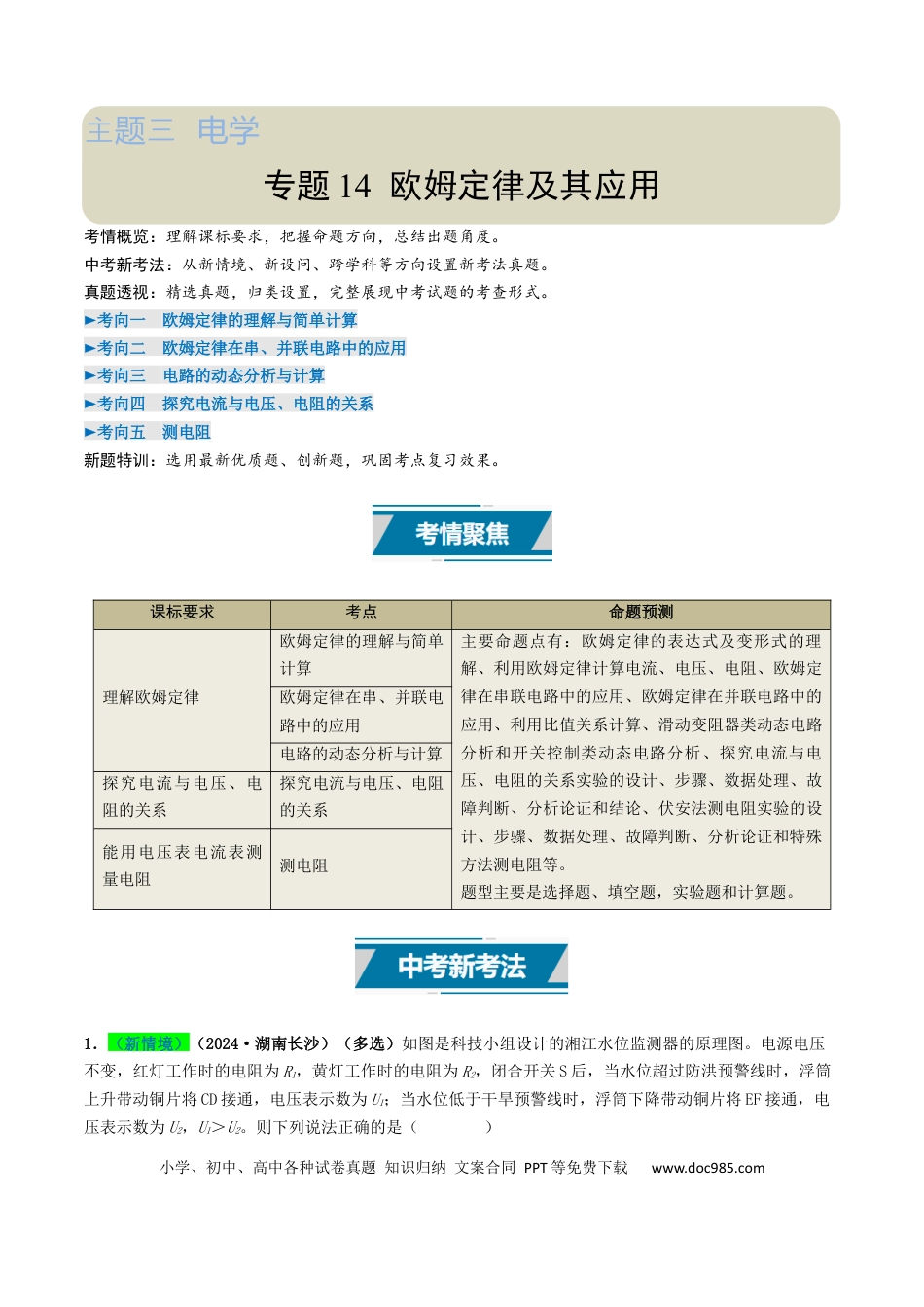

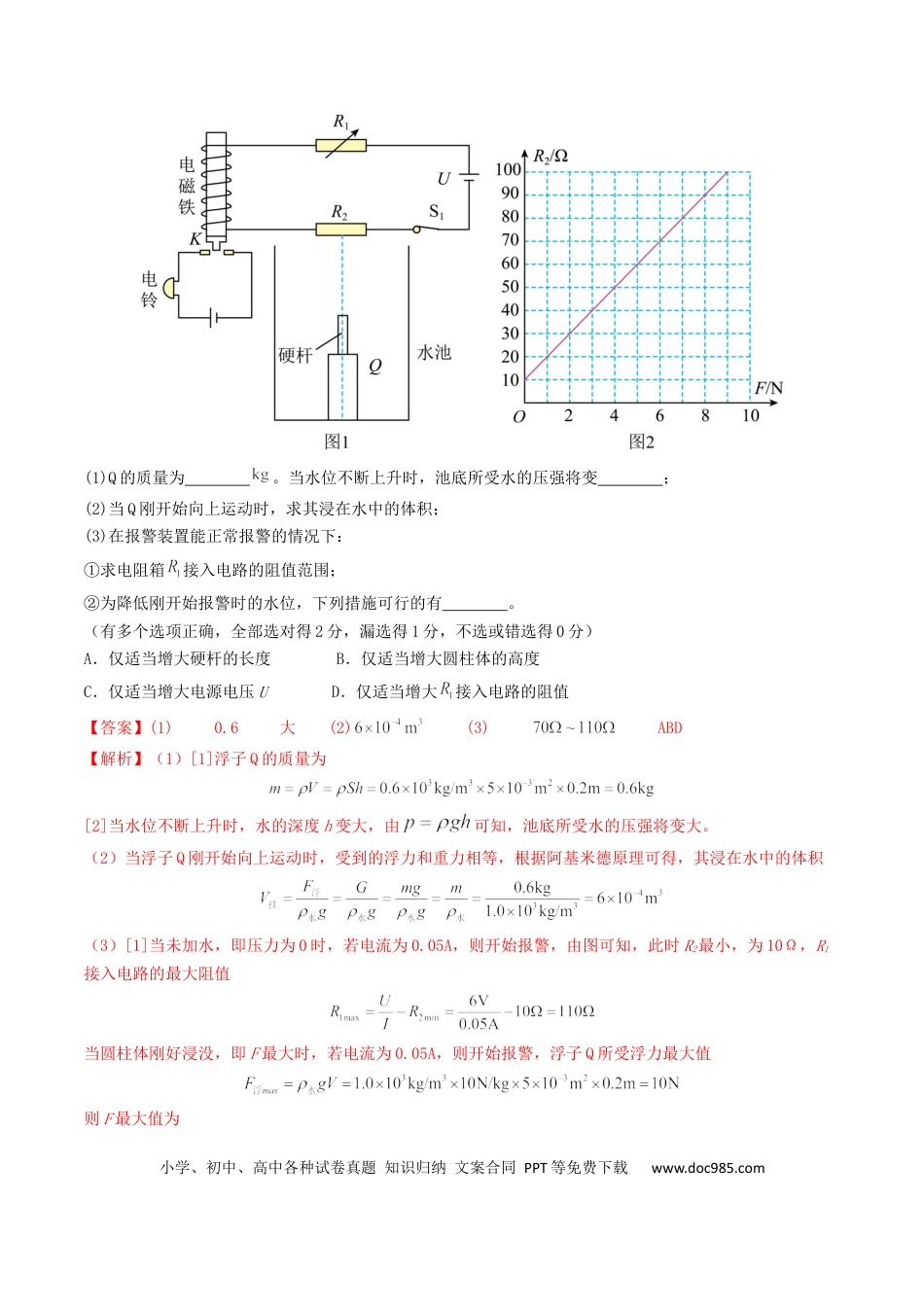

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com主题三电学专题14欧姆定律及其应用考情概览：理解课标要求，把握命题方向，总结出题角度。中考新考法：从新情境、新设问、跨学科等方向设置新考法真题。真题透视：精选真题，归类设置，完整展现中考试题的考查形式。考向一►欧姆定律的理解与简单计算考向二欧姆定律在串、并联电路中的应用►考向三►电路的动态分析与计算考向四探究电流与电压、电阻的关系►考向►五测电阻新题特训：选用最新优质题、创新题，巩固考点复习效果。课标要求考点命题预测理解欧姆定律欧姆定律的理解与简单计算主要命题点有：欧姆定律的表达式及变形式的理解、利用欧姆定律计算电流、电压、电阻、欧姆定律在串联电路中的应用、欧姆定律在并联电路中的应用、利用比值关系计算、滑动变阻器类动态电路分析和开关控制类动态电路分析、探究电流与电压、电阻的关系实验的设计、步骤、数据处理、故障判断、分析论证和结论、伏安法测电阻实验的设计、步骤、数据处理、故障判断、分析论证和特殊方法测电阻等。题型主要是选择题、填空题，实验题和计算题。欧姆定律在串、并联电路中的应用电路的动态分析与计算探究电流与电压、电阻的关系探究电流与电压、电阻的关系能用电压表电流表测量电阻测电阻1．（新情境）（2024·湖南长沙）（多选）如图是科技小组设计的湘江水位监测器的原理图。电源电压不变，红灯工作时的电阻为R1，黄灯工作时的电阻为R2，闭合开关S后，当水位超过防洪预警线时，浮筒上升带动铜片将CD接通，电压表示数为U1；当水位低于干旱预警线时，浮筒下降带动铜片将EF接通，电压表示数为U2，U1＞U2。则下列说法正确的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．R1＞R2B．水位超过防洪预警线时，红灯亮C．R1＜R2D．水位低于干旱预警线时，红灯亮【答案】BC【解析】BD．如图，闭合开关S后，当水位超过防洪预警线时，浮筒上升带动铜片将CD接通，此时红灯与R1串联，红灯亮；当水位低于干旱预警线时，浮筒下降带动铜片将EF接通，此时黄灯与R1串联，黄灯亮；故B正确，D错误；AC．如图，电压表测量R0两端的电压，电源电压不变，由串联电路中电压的规律知U＝U红＋U1＝U黄＋U2又因为U1＞U2，所以U红＜U黄，由串联分压原理可知，R1＜R2。故A错误，C正确。故选BC。2．（跨学科）（2024·江苏镇江）某水位报警模拟装置如图1所示：浮子Q由圆柱体和硬杆构成，圆柱体的底面积，高，密度，硬杆的质量和体积均不计。Q只能沿图中竖直虚线运动。当向水池内缓慢注水使水位达到某处时，衔铁K被释放，电铃开始报警。已知：电源电压，为电阻箱，压敏电阻的阻值与硬杆对其压力F的关系图线如图2所示；当电磁铁线圈中的电流时，衔铁K被吸住，当时，衔铁K才会被释放；不计线圈电阻，g取。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)Q的质量为。当水位不断上升时，池底所受水的压强将变；(2)当Q刚开始向上运动时，求其浸在水中的体积；(3)在报警装置能正常报警的情况下：①求电阻箱接入电路的阻值范围；②为降低刚开始报警时的水位，下列措施可行的有。（有多个选项正确，全部选对得2分，漏选得1分，不选或错选得0分）A．仅适当增大硬杆的长度B．仅适当增大圆柱体的高度C．仅适当增大电源电压UD．仅适当增大接入电路的阻值【答案】(1)0.6大(2)(3)ABD【解析】（1）[1]浮子Q的质量为[2]当水位不断上升时，水的深度h变大，由可知，池底所受水的压强将变大。（2）当浮子Q刚开始向上运动时，受到的浮力和重力相等，根据阿基米德原理可得，其浸在水中的体积（3）[1]当未加水，即压力为0时，若电流为0.05A，则开始报警，由图可知，此时R2最小，为10Ω，R1接入电路的最大阻值当圆柱体刚好浸没，即F最大时，若电流为0.05A，则开始报警，浮子Q所受浮力最大值则F最大值为小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com由图可知，此时R2最大，为50Ω，R1接入电路的最小阻值所以电阻箱R1接入电路阻值范围70Ω~110Ω。[2]A．仅适当增大硬杆的长度，浮子Q能上浮距...
