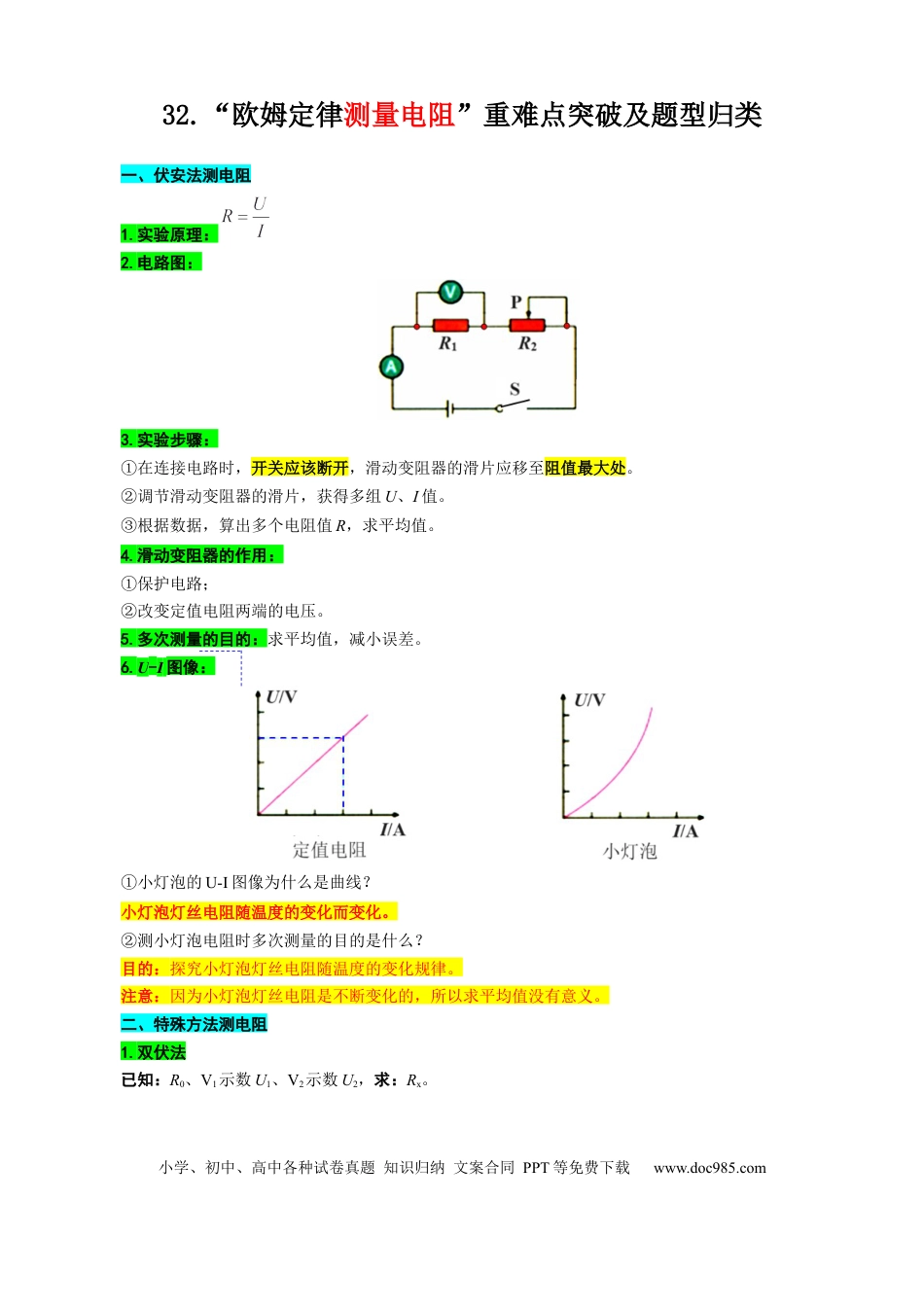

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com32.“欧姆定律测量电阻”重难点突破及题型归类一、伏安法测电阻1.实验原理：2.电路图：3.实验步骤：①在连接电路时，开关应该断开，滑动变阻器的滑片应移至阻值最大处。②调节滑动变阻器的滑片，获得多组U、I值。③根据数据，算出多个电阻值R，求平均值。4.滑动变阻器的作用：①保护电路；②改变定值电阻两端的电压。5.多次测量的目的：求平均值，减小误差。6.U-I图像：①小灯泡的U-I图像为什么是曲线？小灯泡灯丝电阻随温度的变化而变化。②测小灯泡电阻时多次测量的目的是什么？目的：探究小灯泡灯丝电阻随温度的变化规律。注意：因为小灯泡灯丝电阻是不断变化的，所以求平均值没有意义。二、特殊方法测电阻1.双伏法已知：R0、V1示数U1、V2示数U2，求：Rx。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com根据串分压：2.双安法已知：R0、A1示数I1、A2示数I2，求：Rx。根据并分流：3.单伏法（1）普通版（分两次测）用一个先后分别测出Rx和R0两端电压，推导过程同“双伏法”。（2）高级版：已知R0，求Rx。S①、S1均闭合时，示数为U1；（R0被短路，电路中只有Rx，U1=U总）S②闭合，S1断开时，示数为U2；（Rx和R0串联，U2=URx，∴UR0=U1－U2）③根据串联分压：4.单安法（1）普通版（分两次测）用一个先后分别测出Rx和R0两条路上的电流，推导过程同“双安法”。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（2）高级版：S①和S1都闭合时，示数为I1；（Rx和R0并联，I1=I总）S②闭合，S1断开时，示数为I2；（电路中只有R0，I2=IR0，∴URx=I1－I2）③根据并联分流：5.等效替代法①闭合S、S1，断开S2，示数为I；S②1断开时，闭合S、S2，调节电阻箱R的阻值为R0，使的示数仍然为I；③表达式：Rx=R0。三、附补：保护弱小——串小流并小压例题：L1“0.3A6Ω”、L2“0.5A3Ω”，阻值不变。（1）串联，电源U最大多大？（2）并联，干路电流最大多大？解析：（1）保证电路安全，电流最大取0.3AU=I（R1+R2）=0.3A×（6Ω+3Ω）=2.7V小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（2）保证电路安全，电压最大取1.5VU1=I1R1=0.3A×6Ω=1.8VU2=I2R2=0.5A×3Ω=1.5V对点演练：L1“0.4A15Ω”、L2“0.6A5Ω”（1）串联，电源U最大________V；（2）并联，干路电流最大________A。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com
