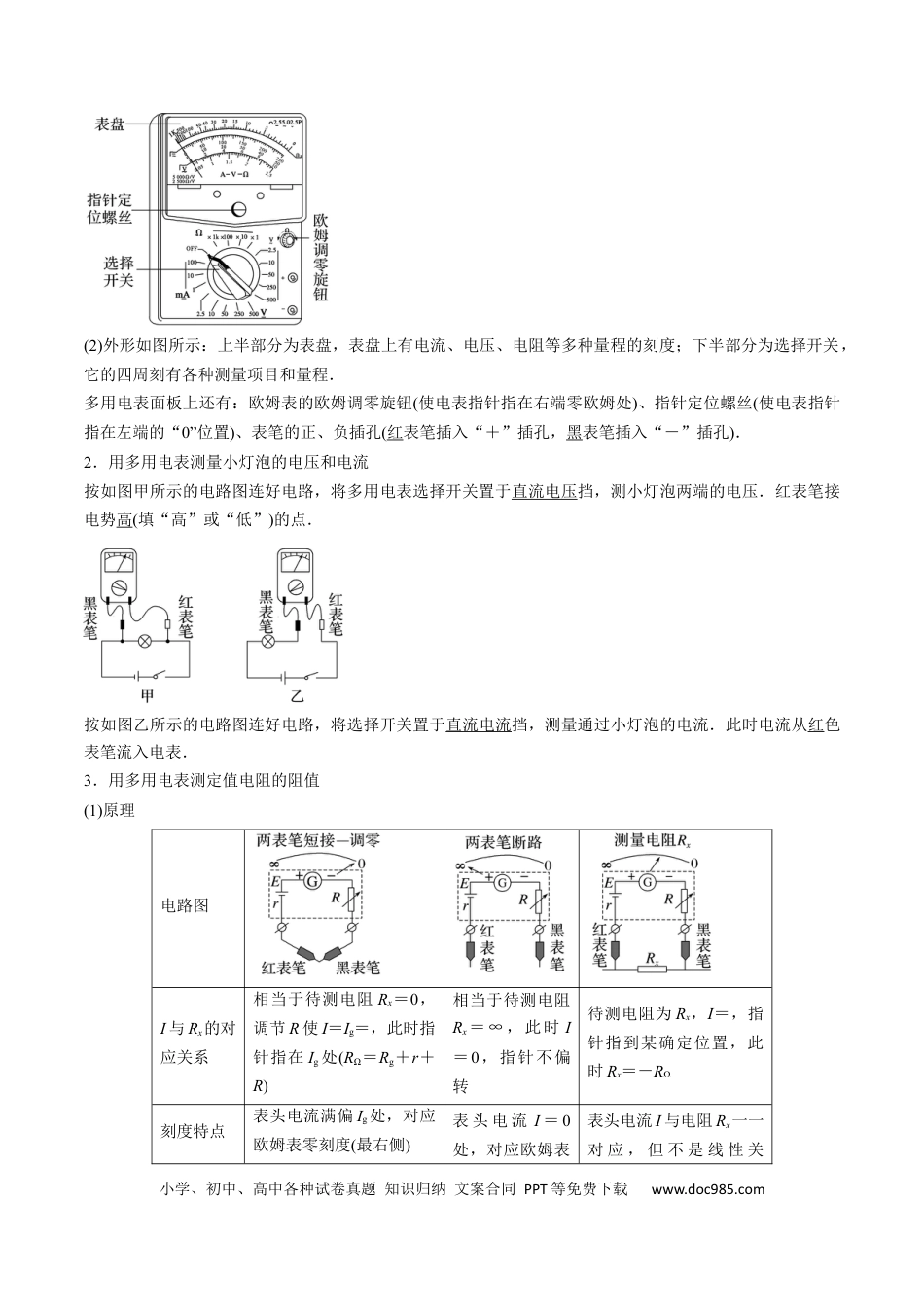

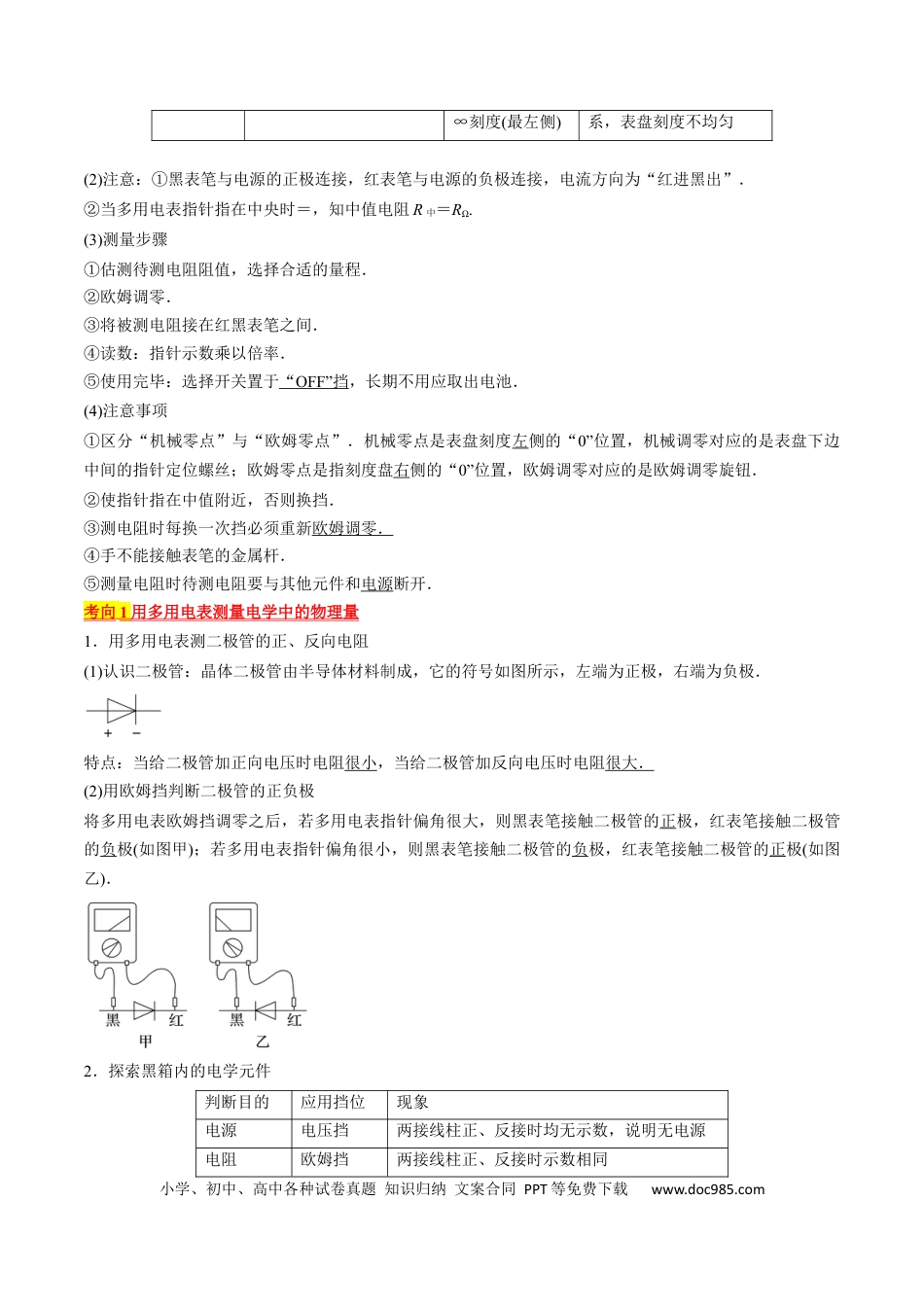

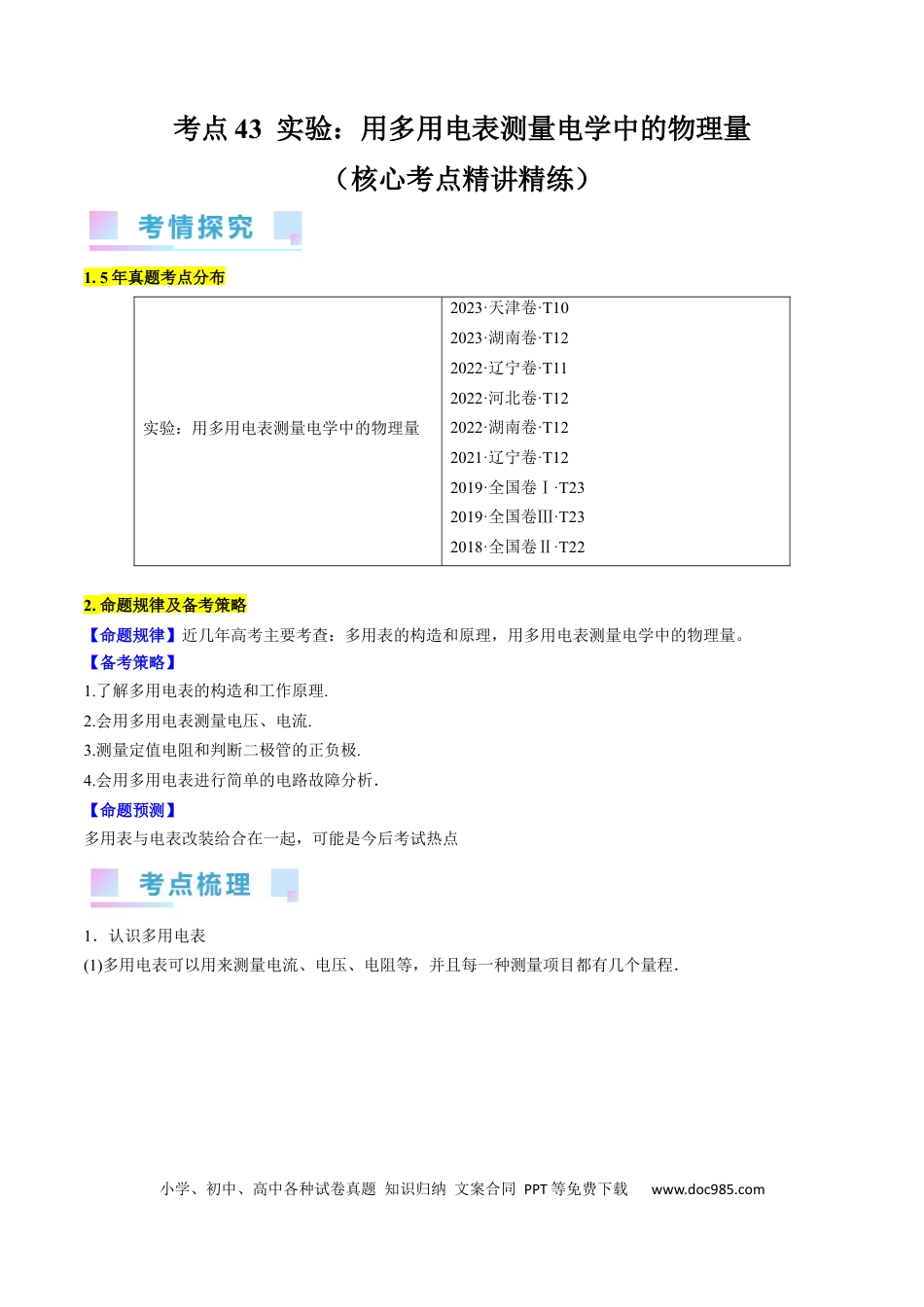

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点43实验：用多用电表测量电学中的物理量（核心考点精讲精练）1.5年真题考点分布实验：用多用电表测量电学中的物理量2023·天津卷·T102023·湖南卷·T122022·辽宁卷·T112022·河北卷·T122022·湖南卷·T122021·辽宁卷·T122019·全国卷Ⅰ·T232019·全国卷Ⅲ·T232018·全国卷Ⅱ·T222.命题规律及备考策略【命题规律】近几年高考主要考查：多用表的构造和原理，用多用电表测量电学中的物理量。【备考策略】1.了解多用电表的构造和工作原理.2.会用多用电表测量电压、电流.3.测量定值电阻和判断二极管的正负极.4.会用多用电表进行简单的电路故障分析．【命题预测】多用表与电表改装给合在一起，可能是今后考试热点1．认识多用电表(1)多用电表可以用来测量电流、电压、电阻等，并且每一种测量项目都有几个量程．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(2)外形如图所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，它的四周刻有各种测量项目和量程．多用电表面板上还有：欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正、负插孔(红表笔插入“＋”插孔，黑表笔插入“－”插孔)．2．用多用电表测量小灯泡的电压和电流按如图甲所示的电路图连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压．红表笔接电势高(填“高”或“低”)的点．按如图乙所示的电路图连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流．此时电流从红色表笔流入电表．3．用多用电表测定值电阻的阻值(1)原理电路图I与Rx的对应关系相当于待测电阻Rx＝0，调节R使I＝Ig＝，此时指针指在Ig处(RΩ＝Rg＋r＋R)相当于待测电阻Rx＝∞，此时I＝0，指针不偏转待测电阻为Rx，I＝，指针指到某确定位置，此时Rx＝－RΩ刻度特点表头电流满偏Ig处，对应欧姆表零刻度(最右侧)表头电流I＝0处，对应欧姆表表头电流I与电阻Rx一一对应，但不是线性关小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com∞刻度(最左侧)系，表盘刻度不均匀(2)注意：①黑表笔与电源的正极连接，红表笔与电源的负极连接，电流方向为“红进黑出”．②当多用电表指针指在中央时＝，知中值电阻R中＝RΩ.(3)测量步骤①估测待测电阻阻值，选择合适的量程．②欧姆调零．③将被测电阻接在红黑表笔之间．④读数：指针示数乘以倍率．⑤使用完毕：选择开关置于“OFF”挡，长期不用应取出电池．(4)注意事项①区分“机械零点”与“欧姆零点”．机械零点是表盘刻度左侧的“0”位置，机械调零对应的是表盘下边中间的指针定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，欧姆调零对应的是欧姆调零旋钮．②使指针指在中值附近，否则换挡．③测电阻时每换一次挡必须重新欧姆调零．④手不能接触表笔的金属杆．⑤测量电阻时待测电阻要与其他元件和电源断开．考向1用多用电表测量电学中的物理量1．用多用电表测二极管的正、反向电阻(1)认识二极管：晶体二极管由半导体材料制成，它的符号如图所示，左端为正极，右端为负极．特点：当给二极管加正向电压时电阻很小，当给二极管加反向电压时电阻很大．(2)用欧姆挡判断二极管的正负极将多用电表欧姆挡调零之后，若多用电表指针偏角很大，则黑表笔接触二极管的正极，红表笔接触二极管的负极(如图甲)；若多用电表指针偏角很小，则黑表笔接触二极管的负极，红表笔接触二极管的正极(如图乙)．2．探索黑箱内的电学元件判断目的应用挡位现象电源电压挡两接线柱正、反接时均无示数，说明无电源电阻欧姆挡两接线柱正、反接时示数相同小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com二极管欧姆挡正接时示数很小，反接时示数很大3．多用电表使用的“八大注意”(1)使用前要机械调零。(2)两表笔在使用时，电流总是“红进”“黑出”。(3)选择开关的功能区域，要分清是测电压、电流、电阻，还要分清是交流还是直流。(4)电压、电流挡为量程范围挡，欧姆挡...
