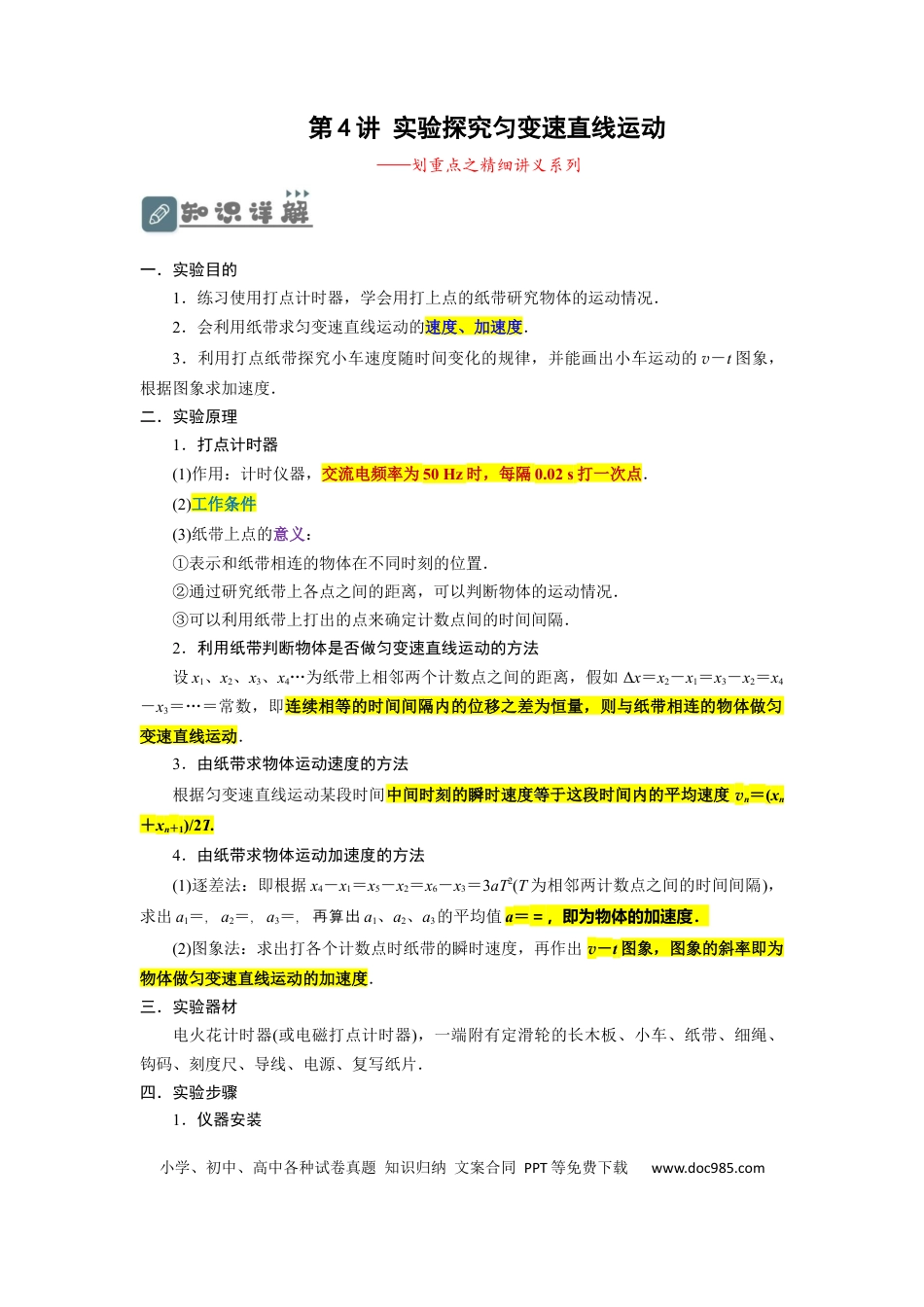

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第4讲实验探究匀变速直线运动——划重点之精细讲义系列一．实验目的1．练习使用打点计时器，学会用打上点的纸带研究物体的运动情况．2．会利用纸带求匀变速直线运动的速度、加速度．3．利用打点纸带探究小车速度随时间变化的规律，并能画出小车运动的v－t图象，根据图象求加速度．二．实验原理1．打点计时器(1)作用：计时仪器，交流电频率为50Hz时，每隔0.02s打一次点．(2)工作条件(3)纸带上点的意义：①表示和纸带相连的物体在不同时刻的位置．②通过研究纸带上各点之间的距离，可以判断物体的运动情况．③可以利用纸带上打出的点来确定计数点间的时间间隔．2．利用纸带判断物体是否做匀变速直线运动的方法设x1、x2、x3、x4…为纸带上相邻两个计数点之间的距离，假如Δx＝x2－x1＝x3－x2＝x4－x3＝…＝常数，即连续相等的时间间隔内的位移之差为恒量，则与纸带相连的物体做匀变速直线运动．3．由纸带求物体运动速度的方法根据匀变速直线运动某段时间中间时刻的瞬时速度等于这段时间内的平均速度vn＝(xn＋xn＋1)/2T.4．由纸带求物体运动加速度的方法(1)逐差法：即根据x4－x1＝x5－x2＝x6－x3＝3aT2(T为相邻两计数点之间的时间间隔)，求出a1＝，a2＝，a3＝，再算出a1、a2、a3的平均值a＝＝，即为物体的加速度．(2)图象法：求出打各个计数点时纸带的瞬时速度，再作出v－t图象，图象的斜率即为物体做匀变速直线运动的加速度．三．实验器材电火花计时器(或电磁打点计时器)，一端附有定滑轮的长木板、小车、纸带、细绳、钩码、刻度尺、导线、电源、复写纸片．四．实验步骤1．仪器安装小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)把附有滑轮的长木板放在实验桌上，并使滑轮伸出桌面，把打点计时器固定在长木板上没有滑轮的一端，连接好电路．(2)把一条细绳拴在小车上，细绳跨过定滑轮，下边挂上合适的钩码，把纸带穿过打点计时器，并把它的一端固定在小车的后面．实验装置见下图所示，放手后，看小车能否在木板上平稳地加速滑行．2．测量与记录(1)把小车停在靠近打点计时器处，先接通电源，后放开小车，让小车拖着纸带运动，打点计时器就在纸带上打下一系列的点，换上新纸带，重复三次．(2)从三条纸带中选择一条比较理想的，舍掉开头一些比较密集的点，从后边便于测量的点开始确定计数点，为了计算方便和减小误差，通常用连续打点五次的时间作为时间单位，即T＝0.1s．正确使用毫米刻度尺测量每相邻两计数点间的距离，并填入设计的表格中．(3)利用某一段时间的平均速度等于这段时间中间时刻的瞬时速度求得各计数点的瞬时速度．(4)增减所挂钩码数，再重复实验两次．五．数据处理及实验结论1．由实验数据得出v－t图象(1)根据表格中的v、t数据，在平面直角坐标系中仔细描点，如右图所示可以看到，对于每次实验，描出的几个点都大致落在一条直线上．(2)作一条直线，使同一次实验得到的各点尽量落到这条直线上，落不到直线上的点，应均匀分布在直线的两侧，这条直线就是本次实验的v－t图象，它是一条倾斜的直线．2.由实验得出的v－t图象进一步得出小车运动的速度随时间变化的规律，有两条途径进行分析(1)分析图象的特点得出：小车运动的v－t图象是一条倾斜的直线，如图所示，当时小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com间增加相同的值Δt时，速度也会增加相同的值Δv，由此得出结论：小车的速度随时间均匀变化．(2)通过函数关系进一步得出：既然小车的v－t图象是一条倾斜的直线，那么v随t变化的函数关系式为v＝kt＋b，显然v与t成“线性关系”，小车的速度随时间均匀变化．①注意事项1．平行：纸带、细绳要和木板平行．2．两先两后：实验中应先接通电源，后让小车运动；实验完毕应先断开电源，后取纸带．3．防止碰撞：在到达长木板末端前应让小车停止运动，防止钩码落地和小车与滑轮相撞．4．减小误差：小车的加速度宜适当大些，可以减小长度的测量误差，加速度大小以能在约50cm的纸带上清楚地取出6～7个计数点为宜．5．作出速度—时间图象，通过图...
