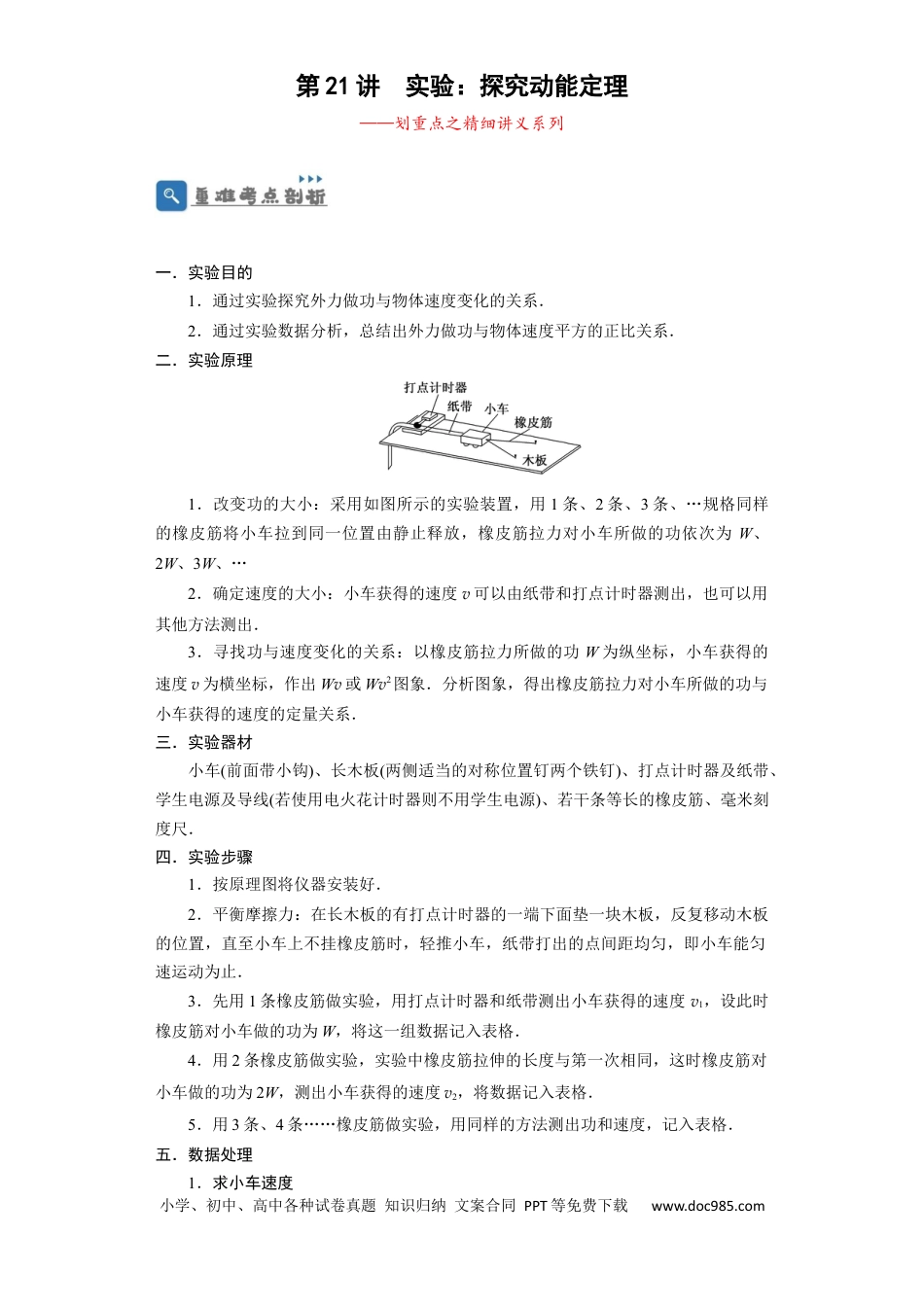

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第21讲实验：探究动能定理——划重点之精细讲义系列一．实验目的1．通过实验探究外力做功与物体速度变化的关系．2．通过实验数据分析，总结出外力做功与物体速度平方的正比关系．二．实验原理1．改变功的大小：采用如图所示的实验装置，用1条、2条、3条、…规格同样的橡皮筋将小车拉到同一位置由静止释放，橡皮筋拉力对小车所做的功依次为W、2W、3W、…2．确定速度的大小：小车获得的速度v可以由纸带和打点计时器测出，也可以用其他方法测出．3．寻找功与速度变化的关系：以橡皮筋拉力所做的功W为纵坐标，小车获得的速度v为横坐标，作出Wv或Wv2图象．分析图象，得出橡皮筋拉力对小车所做的功与小车获得的速度的定量关系．三．实验器材小车(前面带小钩)、长木板(两侧适当的对称位置钉两个铁钉)、打点计时器及纸带、学生电源及导线(若使用电火花计时器则不用学生电源)、若干条等长的橡皮筋、毫米刻度尺．四．实验步骤1．按原理图将仪器安装好．2．平衡摩擦力：在长木板的有打点计时器的一端下面垫一块木板，反复移动木板的位置，直至小车上不挂橡皮筋时，轻推小车，纸带打出的点间距均匀，即小车能匀速运动为止．3．先用1条橡皮筋做实验，用打点计时器和纸带测出小车获得的速度v1，设此时橡皮筋对小车做的功为W，将这一组数据记入表格．4．用2条橡皮筋做实验，实验中橡皮筋拉伸的长度与第一次相同，这时橡皮筋对小车做的功为2W，测出小车获得的速度v2，将数据记入表格．5．用3条、4条……橡皮筋做实验，用同样的方法测出功和速度，记入表格．五．数据处理1．求小车速度小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com实验获得如图所示纸带，利用纸带上点迹均匀的一段测出两点间的距离，如纸带上A、C两点间的距离x，则v＝(其中T为打点周期)．2．计算W、2W、3W、…时对应v、v2的数值，填入下面表格.W2W3W4W5Wvv23.作图象在坐标纸上分别作出Wv和Wv2图线，从中找出功与速度变化的关系．六．误差分析1．误差的主要来源是橡皮筋的长度、粗细不一，使橡皮筋的拉力做功W与橡皮筋的条数不成正比．2．没有完全平衡摩擦力或平衡摩擦力时倾角过大也会造成误差．3．利用打上点的纸带计算小车的速度时，测量不准带来误差．七．注意事项1．平衡摩擦力时，将木板一端垫高，使小车重力沿斜面向下的分力与摩擦力平衡．方法是轻推小车，由打点计时器打在纸带上的点的均匀程度判断小车是否匀速运动，找到木板一个合适的倾角．2．测小车速度时，纸带上的点应选均匀部分的，即选小车做匀速运动的部分．3．橡皮筋应选规格一样的．力对小车做的功以一条橡皮筋做的功为单位即可，不必计算出具体数值．4．小车质量应大一些，使纸带上打的点多一些．考点一实验原理与实验操作【典例1】某实验小组用如图所示的实验装置和实验器材做“探究动能定理”实验，在实验中，该小组同学把砂和砂桶的总重力当作小车受到的合外力．(1)(多选)为了保证实验结果的误差尽量小，在实验操作中，下面做法必要的是________．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．实验前要对装置进行平衡摩擦力的操作B．实验操作时要先放小车，后接通电源C．在利用纸带进行数据处理时，所选的两个研究点离得越近越好D．在实验过程中要保证砂和砂桶的总质量远小于小车的质量(2)除实验装置中的仪器外，还需要的测量仪器有________________________________________________.(3)如图为实验中打出的一条纸带，现选取纸带中的A、B两点来探究“动能定理”．已知打点计时器的打点周期为T，重力加速度为g.图中已经标明了要测量的物理量，另外，小车的质量为M，砂和砂桶的总质量为m.请你把要探究的结果用题中给出的字母表达出来________．考点二数据处理与误差分析【典例2】某同学为探究“合力做功与物体动能改变的关系”设计了如下实验，他的操作步骤：(1)按图连接实验装置，其中小车质量M＝0.20kg，钩码总质量m＝0.05kg.(2)释放小车，然后接通打点计时器的电源(电源频率为f＝50Hz)，打出一条纸带．(3)他在多次重复...
